用Vmware+Vista SDK进行Vista Credential Provider开发

By MikeFeng

1          前言
    Vista出来也有一段时间了，用户跟着微软的潮流用新功能，搞程序的就得被微软牵着鼻子做Vista的移植。最典型的例子就是QQ，2006标准版是不能在Vista上使用的，否则就等着点击密码框的时候蓝屏吧。2007版大概改了键盘驱动的动态加载方法，现在可以用了。

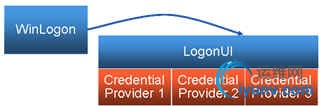

  跑题了，转回来。大家可能知道在XP下屏蔽或者修改三指礼(ctrl+alt+delete)响应时间的方法，就是重写XP提供的Gina函数。出于安全性的考虑，在Vista中Gina的功能被Credential Provider替代了。整个架构如下

我们要写的东西实际上是一个COM组建，它由一个叫LogonUI的进程调用。说白了还是自己写一系列回调函数，交由LogonUI去调用。


2          准备环境

              打算在XP下开发的话用Vmware 5.5，在Vista下开发用Vmware 6.0
              Windows Vista SDK，其中包括windbg

              Vista任意版本
              Visual Studio 2005
              Microsoft网站上的Credential Provider文档及实例


3          准备知识

3.3         COM组件开发的基本知识
1.      实现AddRef和Release：用于对于COM组建的引用计数
2.      实现QueryInterface：用于获得COM指针
3.      实现CreateInstance：用于创建COM实例
4.      将编译生成的COM DLL拷贝到系统system32目录下
5.      为生成的COM DLL编写注册表导入程序，以供其他程序调用
有以下注册表路径需要添加：
HKEY_LOCAL_MACHINE/SOFTWARE/Microsoft/Windows/CurrentVersion/ Authentication/Credential Providers/{ GUID }
默认值为该CP的名字
HKEY_CLASSES_ROOT/CLSID/{ GUID }
默认值为该CP的名字
HKEY_CLASSES_ROOT/CLSID/{ GUID }/InprocServer32

“ThreadingModel"="Apartment


3.4         Windbg连虚拟机调试

可以参照著名的《借助VMware实现单机使用WinDbg》（Jiurl著）。使用vmware+windbg开发Credential Provider的必要性是显而易见的，因为用VS 2005无法在用户切换以及登录的时候进行调试。当然，如果条件允许也可以两条机器串口直连。这需要购买专用的连接线。

3.4.1        Vista调试模式的设置
Vista调试模式的设置方法和XP不同，需要通过命令行进行设置，我的设置代码如下：

C:/>bcdedit /dbgsettings serial baudrate:115200 debugport:1
操作成功完成。
C:/>bcdedit /copy {current} /d DebugEntry
已将该项成功复制到 {f7d91743-cdd2-11da-9a96-000c29641053}。
C:/>bcdedit /displayorder {current} {f7d91743-cdd2-11da-9a96-000c29641053}
操作成功完成。
C:/>bcdedit /debug {f7d91743-cdd2-11da-9a96-000c29641053} ON
操作成功完成。

完成后可以使用bcdedit查看当前配置。顺便提一下，国外有人专门开发了一个Vista启动管理工具，叫Vista Boot Pro，配合msconfig可能也可以设置，不过我没试成功。截两张图上来，有兴趣的可以试试。

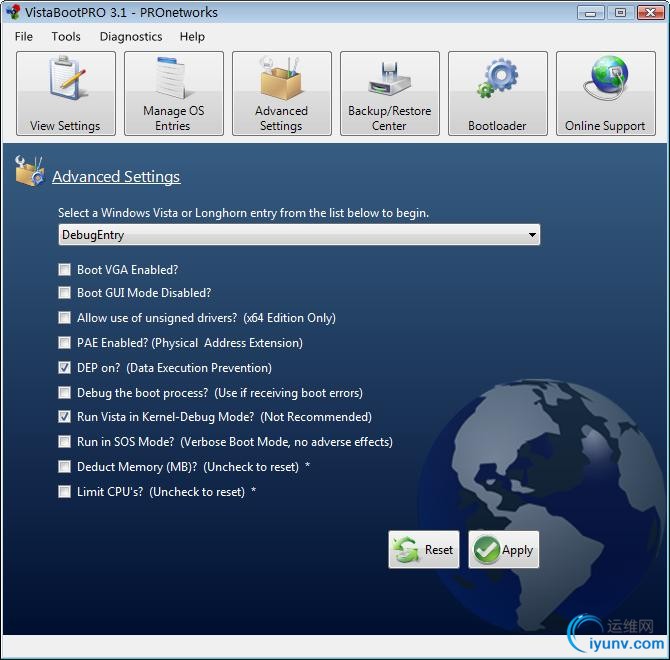

Vista Boot Pro

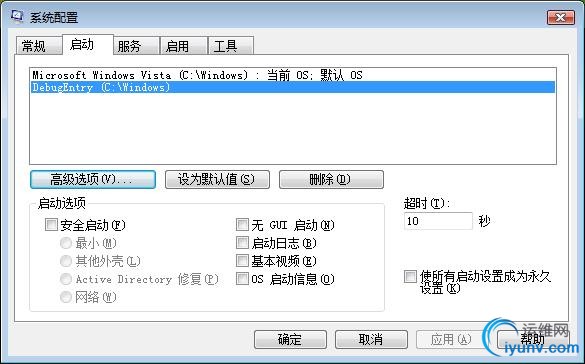

msconfig 1

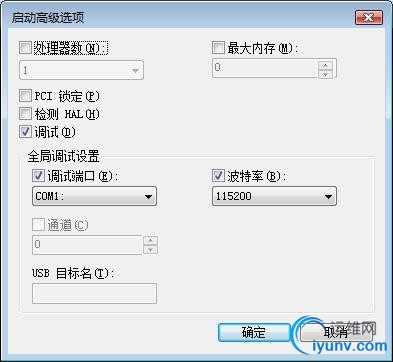

msconfig 2

3.4.2        虚拟机的设置

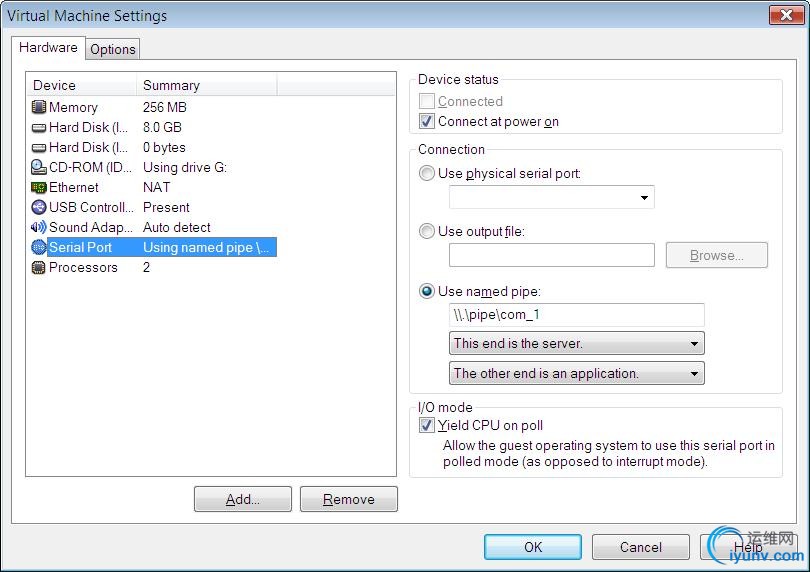

在虚拟机中添加一个Serial Port，配置如下图：

3.4.3        编辑Windbg快捷方式
使快捷方式中命令带上-k com:port=//./pipe/com_1,baud=11520,pipe的参数
例如：
"D:/Program Files/Debugging Tools for Windows/windbg.exe" -k com:port=//./pipe/com_1,baud=11520,pipe

3.4.4        调试Credential Provider

连上Vista虚拟机后应该如何调试呢？首先在要调试的地方添加一个int 3中断，可以是DLLMain函数，也可以是你想要调试的任意函数。关键是要确认这个函数一定会被执行到，不要弄在逻辑分支里就行了。如下：
__asm int 3;
这样在调试模式下就会触发中断，Windbg收到中断之后就可以进行调试了。


然后在Windbg中设定符号链接路径。File菜单->Symbol File Path中将要调试的Source编译出来的pdb文件所在路径添加进来，以便调试。打开要调试的Source，下断点，F10单步，F8跟进，F5继续，配合查看变量的窗口，就可以进行调试了。具体命令请参照Windbg的Help。


3.5         Vista Credential Provider相关知识
在Vista SDK的帮助文档中，Win32 and COM Development | User Interface | Windows Shell | Shell Reference | Shell Interfaces | ICredentialProvider* 是一些会用到的COM类，如果在具体编程中不明白某个接口的作用可以在这里查到。
在HKEY_LOCAL_MACHINE/SOFTWARE/Microsoft/Windows/CurrentVersion/ Authentication/Credential Providers/路径下可以看到Vista默认有几个CP，包括常用的Password认证方式。还有SmartCard认证方式等。
    每一种认证方式在COM组件里都对应一个Provider，即证书提供者。这个Provider下面可以有多个Credential，即证书。除了这两个概念之外，还有一个Filter，用来过滤不需要起作用的证书。如果我们自己写Credential Provider COM组件，并且使用这个组件登录，我们可以利用Filter功能来屏蔽其他Provider的功能。
    由于这个COM组件是一个DLL，因此它必须有导出函数提供给它的调用者LogonUI来进行初始化等工作。在微软提供的例子中我们看到.def中有两个导出函数

EXPORTS

    DllCanUnloadNow                                 PRIVATE

    DllGetClassObject                               PRIVATE

    似乎不需要特别的更改。



3.6         关于Microsoft Credential Provider的说明文档
在微软的例子中，附带了一个CP的说明文档。虽然这个是为Vista 5384设计的，对于6000的RTM版仍然适用。
具体的例子在下面分析，这边只说一下如果系统不稳定的情况下怎么恢复。在文档中介绍到，我们可以在启动时按F8进入安全模式，在这个模式下一切其他的Credential Provider都不起作用，只有默认的Password认证模式。然后我们就可以通过例子附带的unregister.reg或者手动更改注册表Credential Provider相关内容进行恢复。如果万一删除了默认的3个CP，在HKLM/SOFTWARE/Microsoft/Windows/CurrentVersion/Authentication/Credential Providers路径中保证以下内容的存在即可。

Provider	Key
GenericProvider	{25CBB996-92ED-457e-B28C-4774084BD562}
PasswordProvider	{6f45dc1e-5384-457a-bc13-2cd81b0d28ed}
Smartcard Credential Provider	{8bf9a910-a8ff-457f-999f-a5ca10b4a885}

修改完毕之后重启。注：如果不再需要system32目录下的COM DLL，也可将其删除。


3.7         创建自己的CP项目

    微软的文档上推荐从SampleCredentialProvider这个例子开始学习。下面是以SampleCredentialProvider为蓝本，在VS 2005中建一个Credential Provider项目的过程。

1.      在VS 2005的Tools | Options中设置好Vista SDK的include, libs, executables

2.      打开SampleCredentialProvider 项目，将项目名字改为”MyCredentialProvider”

3.      确保Vista SDK 的include和lib目录能被改项目使用（X:/Program Files/Microsoft SDKs/Windows/v6.0/Include和X:/Program Files/Microsoft SDKs/Windows/v6.0/lib）。这个可以在1中做，也可以在项目的属性菜单中添加

4.      打开samplecredentialprovider.def，将”SAMPLECREDENTIALPROVIDER.DLL”改为”MYCREDENTIALPROVIDER.DLL”并保存

5.      打开guid.h，将GUID改为由Tool | Create GUID菜单生成的GUID

6.      更改Register.reg，替换GUID，并且将”sampleprovider”改为”MyCredentialProvider，将”SmapleCredentialProvider.dll”改为”MyCredentialProvider.dll”，保存Register.reg

7.      打开Unregister.reg，更改方法和6类似

8.      编译并将MyCredentialProvider.dll拷贝至目标机器（我们这里是vista虚拟机）的System32目录

9.      将Register.reg拷贝指目标机器，并且运行。

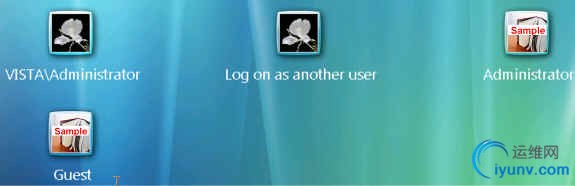

10.  在开始菜单中选择Switch Users，画面如下图所示

11.  可以用Administrator登录，Guest账户能否登录取决于本机安全设置

12.  如果要恢复原来的登录界面，请将Unregister.reg拷贝至目标机器并运行。

3.8         自动化COM DLL的部署：

如果你的编译环境就在测试机上，那么可以在Configuration Properties | Build Events | Post-Build Event中添加以下代码

copy "$(OutDir)/$(ProjectName).dll" %systemroot%/system32 /Y

              Register.reg
