别以为真懂Openstack: 虚拟机创建的50个步骤和100个知识点(1)

qaqa12345667

　　还是先上图吧，无图无真相

　　别以为真懂Openstack！先别着急骂我，我也没有说我真懂Openstack
　　我其实很想弄懂Openstack，然而从哪里下手呢？作为程序员，第一个想法当然是代码，Code Talks，什么都可以忽悠，代码是实实在在的，何况原来也深入读过Lucene, Hadoop的源代码，总以为从代码下手，背后的原理变了然了。
　　说干就干，我喜欢读取代码的方式是按照情景阅读，比如在Lucene中跟踪索引的过程，跟踪搜索的过程，比如在Hadoop中，跟踪写入文件的过程，跟踪Map-Reduce的过程，于是在Openstack中决定跟踪虚拟机创建的整个过程
　　好在很多先贤已经做过这方面的事情，想来也没有那么的困难。
　　比较推荐一篇 Request Flow for Provisioning Instance in Openstack(http://ilearnstack.com/2013/04/26/request-flow-for-provisioning-instance-in-openstack/)，如果被墙挡住了，我转到了[转]Request Flow for Provisioning Instance in Openstack

　　然而真的开始了这个旅程，却发现Openstack中涉及的知识绝非只有python代码，而必须有大量的外围知识方可理解。
　　Openstack社区强大，各门各派武林高手竞相亮招，不断的贡献各种各样的插件，模块：

• 模块繁多：除了Iaas平台的基本组件keystone, nova, glance, neutron, cinder之外，很多人都想在Openstack里面创建新的模块，如雨后春笋冒了出来，Telemetry (Ceilometer), Orchestration (Heat), Database Service (Trove), Data processing (Sahara), Bare metal (Ironic), Queue service (Marconi), Key management (Barbican), DNS Services (Designate), Deployment (TripleO)，哦，太多了，研究不过来，好吧，先收缩一下雄心壮志，专注IaaS层吧，所以有关这些模块的知识点，本文没有涉及。

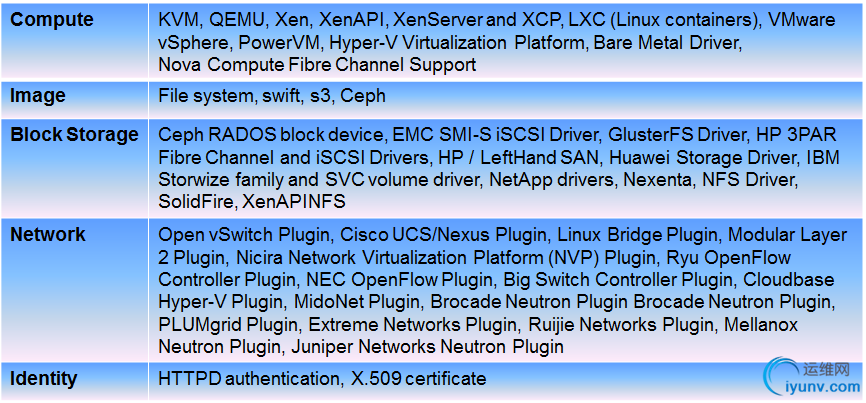

• 插件繁多：除了Openstack支持的一些开源插件外，各大厂商都争先恐后的开发自己的插件，似乎害怕被Openstack社区拒之门外。我没有钱去买去试这么多厂家的设备和插件，所以只能使用开源免费默认的KVM，LVM，Openvswitch等，所以有关各种厂商的插件的知识点，本文没有涉及。


　　
　　好了，我已经退缩到不能再退缩的scope了，下面就进入Openstack的虚拟机创建之旅。
　　我学习知识采用贪心算法，遇到在哪个步骤先遇到某个知识点就研究，可能这个知识点在其他的模块也有应用，到时候就发现这个知识点已经被遍历过了，当然也没有太过贪心，遇到过于繁复，过于生僻的，也当机立断，进行剪枝。
一、Keystone

步骤1: 任何客户端想要访问任何服务，都需要先从keystone拿到Token
　　还记得原来那个短短的UUID的Token么？例如"aef56cc3d1c9192b0257fba1a420fc37"
　　后来变成了一长串不知道是什么的东东:
　　MIIDsAYJKoZIhvcNAQcCoIIDoTCCA50CAQExCTAHBgUrDgMCGjCCAokGCSqGSIb3DQEHAaCCAnoEggJ2ew0KICAgICJhY2Nlc3MiOiB7DQogICAgICAgICJtZXRhZGF0YSI6IHsNCiAgICAgICAgICAgIC4uLi5tZXRhZGF0YSBnb2VzIGhlcmUuLi4uDQogICAgICAgIH0sDQogICAgICAgICJzZXJ2aWNlQ2F0YWxvZyI6IFsNCiAgICAgICAgICAgIC4uLi5lbmRwb2ludHMgZ29lcyBoZXJlLi4uLg0KICAgICAgICBdLA0KICAgICAgICAidG9rZW4iOiB7DQogICAgICAgICAgICAiZXhwaXJlcyI6ICIyMDEzLTA1LTI2VDA4OjUyOjUzWiIsDQogICAgICAgICAgICAiaWQiOiAicGxhY2Vob2xkZXIiLA0KICAgICAgICAgICAgImlzc3VlZF9hdCI6ICIyMDEzLTA1LTI1VDE4OjU5OjMzLjg0MTgxMSIsDQogICAgICAgICAgICAidGVuYW50Ijogew0KICAgICAgICAgICAgICAgICJkZXNjcmlwdGlvbiI6IG51bGwsDQogICAgICAgICAgICAgICAgImVuYWJsZWQiOiB0cnVlLA0KICAgICAgICAgICAgICAgICJpZCI6ICI5MjVjMjNlYWZlMWI0NzYzOTMzZTA4YTRjNDE0M2YwOCIsDQogICAgICAgICAgICAgICAgIm5hbWUiOiAidXNlciINCiAgICAgICAgICAgIH0NCiAgICAgICAgfSwNCiAgICAgICAgInVzZXIiOiB7DQogICAgICAgICAgICAuLi4udXNlcmRhdGEgZ29lcyBoZXJlLi4uLg0KICAgICAgICB9DQogICAgfQ0KfQ0KMYH/MIH8AgEBMFwwVzELMAkGA1UEBhMCVVMxDjAMBgNVBAgTBVVuc2V0MQ4wDAYDVQQHEwVVbnNldDEOMAwGA1UEChMFVW5zZXQxGDAWBgNVBAMTD3d3dy5leGFtcGxlLmNvbQIBATAHBgUrDgMCGjANBgkqhkiG9w0BAQEFAASBgEh2P5cHMwelQyzB4dZ0FAjtp5ep4Id1RRs7oiD1lYrkahJwfuakBK7OGTwx26C+0IPPAGLEnin9Bx5Vm4cst/0+COTEh6qZfJFCLUDj5b4EF7r0iosFscpnfCuc8jGMobyfApz/dZqJnsk4lt1ahlNTpXQeVFxNK/ydKL+tzEjg
　　这里面是什么，不可能是一般的乱码吧。
　　于是看到了这篇文章
　　Understanding OpenStack Authentication: Keystone PKI (https://www.mirantis.com/blog/understanding-openstack-authentication-keystone-pki/)
　　[转]Understanding OpenStack Authentication: Keystone PKI
　　才了解了这个过程

　　看懂这个图，如果没有点信息安全课程的底子，还真不行。什么各种CA, Certificate, Key，直接就晕了。
　　于是看了《Principles of Information Security,4ed》的第八章Cryptography，以及《Information Security Principle and Practice》才有所了悟。
　　下面这篇博客也对相关的概念作了形象的描述
　　数字证书原理(http://blog.sina.com.cn/s/blog_44ee37cd01016r1h.html)
　　这些概念都是了解SSL和https的必须的，而且我们在部署Openstack的时候，所有的服务最好也部署成HTTPS的。

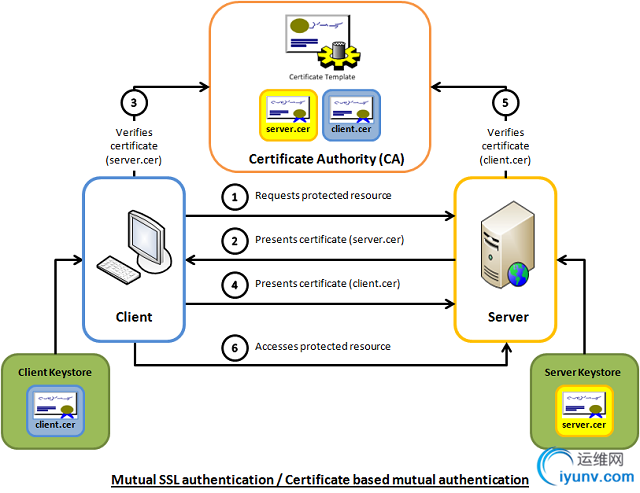

　　下面这两篇文章会帮你更好的了解SSL
　　http://httpd.apache.org/docs/2.2/ssl/ssl_intro.html
　　http://www.codeproject.com/Articles/326574/An-Introduction-to-Mutual-SSL-Authentication

　　
　　要使用SSL，两个必备的工具Openssl和certtool，其中Openssl比较常用，而certtool是用于配置libvirt远程连接的官方推荐的工具。
　　对于Openssl，推荐下面的链接
　　http://pages.cs.wisc.edu/~zmiller/ca-howto/如果被墙屏蔽了可以访问How To Setup a CA
　　Openssl的证书操作
　　
　　对于certtool，推荐libvirt的官方文档，讲的非常的形象具体
　　http://wiki.libvirt.org/page/TLSSetup
　　keystone除了authentication的功能，还有authorization。
　　对于访问控制Access Control，发现有多种http://en.wikipedia.org/wiki/Access_control，而Openstack采用的是Role Based Access Control RBAC。
　　其中在V2中采用的每个Service下面的policy.json文件，访问控制是每个Service自己决策的。后来在V3中，除了policy.json文件，还可以将Policy在数据库中创建，实现了keystone的统一管理。
　　推荐下面的文章
　　Customizing OpenStack RBAC policies
　　[转] Customizing OpenStack RBAC policies
　　Mandatory Access Control (MAC)在Openstack中也有应用，就是对Libvirt对Host文件的访问控制AppArmor。当你使用virsh命令进行操作的时候，如果发现自己是root，但是还没有权限，八成就是它的原因了。
　　推荐http://ubuntuforums.org/showthread.php?t=1008906
　　[转] Introduction to AppArmor
　　用户管理也是Keystone的一大工作

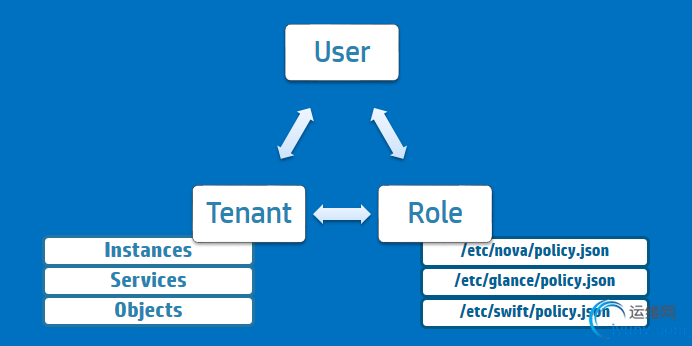

　　在V2中，结构比较简单，用一个三角形就可以明白

　　Keystone V3中的概念就比较多了，也相对复杂，文档较少，比较推荐下面的文章。
　　http://www.florentflament.com/blog/setting-keystone-v3-domains.html
　　[转]Setting Keystone v3 domains
　　我也画了一幅图，来帮助理解这个过程。
　　Keystone v3 domains 应用场景

　　
　　
　　
　　如果有人问我，看懂各个Service代码的钥匙是什么，我必须说，是paste文件，看懂了这个文件，就很容易找到对应的入口代码。
　　对于Paste，我推荐
　　WSGI and Paste
　　http://pythonpaste.org/deploy/
　　http://indico.cern.ch/event/44/session/9/#all其中Developing Applications with the Web Server Gateway Interface
