linux网卡的vlan配置

sfwe2

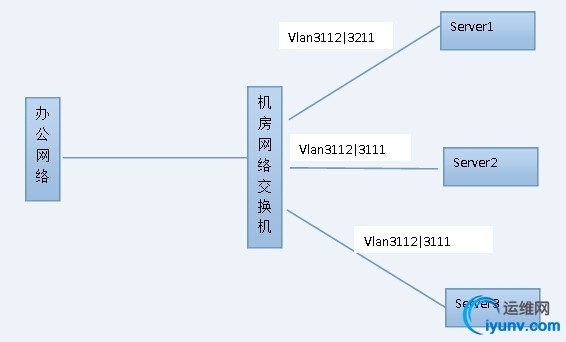

如果服务器上连的交换机端口已经预先设置了TRUNK,并允许特定的VLAN可以通过，那么服务器的网卡在配置时就必须指定所属的VLAN，否则就不通了，这种情形在虚拟化部署时较常见。   例如在一个办公环境中，办公所在VLAN为1020，虚拟化的物理主机上有两块万兆网卡，分属与3111和3112VLAN，这三个VLAN间可以互通，那么该如何配置呢？


一.首先要确认Linux系统内核是否已经支持VLAN功能：
当前使用内核以及操作系统版本：

[iyunv@test ~]# cat /etc/redhat-release
Red Hat Enterprise Linux Server release 6.5 (Santiago)
首先yum安装vconfig,如果有就不用装了
yum install vconfig
查看核心是否提供VLAN 功能，执行
dmesg | grep -i 802
[iyunv@test]# dmesg | grep -i 802

802.1Q VLAN Support v1.8 Ben Greear<greearb@candelatech.com>
[iyunv@test]# modprobe 8021q
[iyunv@test~]#lsmod |grep 8021q         //查看系统内核是否支持802.1q协议
8021q                  18633 0

[iyunv@test ~]# lspci       //确认网卡驱动是否已经正常加载

00:00.0 Host bridge: Intel Corporation 440BX/ZX/DX - 82443BX/ZX/DX Host bridge (rev 01)
00:01.0 PCI bridge: Intel Corporation 440BX/ZX/DX - 82443BX/ZX/DX AGP bridge (rev 01)
00:07.0 ISA bridge: Intel Corporation 82371AB/EB/MB PIIX4 ISA (rev 08)
00:07.1 IDE interface: Intel Corporation 82371AB/EB/MB PIIX4 IDE (rev 01)
00:07.3 Bridge: Intel Corporation 82371AB/EB/MB PIIX4 ACPI (rev 08)
00:07.7 System peripheral: VMware Virtual Machine Communication Interface (rev 10)
00:0f.0 VGA compatible controller: VMware SVGA II Adapter
00:11.0 PCI bridge: VMware PCI bridge (rev 02)
00:15.0 PCI bridge: VMware PCI Express Root Port (rev 01)
00:15.1 PCI bridge: VMware PCI Express Root Port (rev 01)
00:15.2 PCI bridge: VMware PCI Express Root Port (rev 01)


二.物理网卡、子网卡、虚拟VLAN网卡的关系：
1.物理网卡：物理网卡这里指的是服务器上实际的网络接口设备，在系统中可以看到的，比如2个物理网卡分别对应是eth0和eth1这两个网络接口。

2. 子网卡：子网卡在这里并不是实际上的网络接口设备，但是可以作为网络接口在系统中出现，如eth0:1、eth1:2这种网络接口。它们必须要依赖于物理网卡，虽然可以与物理网卡的网络接口同时在系统中存在并使用不同的IP地址，而且也拥有它们自己的网络接口配置文件。但是当所依赖的物理网卡不启用时（Down状态）这些子网卡也将一同不能工作。

3.虚拟VLAN网卡：这些虚拟VLAN网卡也不是实际上的网络接口设备，也可以作为网络接口在系统中出现，但是与子网卡不同的是，他们没有自己的配置文件。他们只是通过将物理网加入不同的VLAN而生成的VLAN虚拟网卡。如果将一个物理网卡添加到多个VLAN当中去的话，就会有多个VLAN虚拟网卡出现，他们的信息以及相关的VLAN信息都是保存在/proc/net/vlan/config这个临时文件中的，而没有独自的配置文件。它们的网络接口名是eth0.1、eth1.2这种名字。

注：当需要启用VLAN虚拟网卡工作的时候，关联的物理网卡网络接口上必须没有IP地址的配置信息。

[iyunv@test ~]# vi/etc/sysconfig/network-scripts/ifcfg-eth1
————————————————–
DEVICE=eth1
ONBOOT=yes
BOOTPROTO=static
设定静态地址并且不给IP地址设定。

三、在Linux配置VLAN Trunk：
由于在Linux上eth1要被设定为Trunk，并且属于特定的3111VLAN。eth2也要被设定为Trunk，并且属于特定的3112VLAN。
1.将eth1添加到VLAN 3111中：
[iyunv@test]# vconfig add eth1 3111
WARNING: Could not open/proc/net/vlan/config. Maybe you need to load the 8021q module, or maybe youare not using PROCFS??
Added VLAN with VID == 3111 to IF -:eth1:-
第一次添加VLAN虚拟网卡的时候就一定会出现上面的那句提示，原因是因为默认下/proc/net/vlan/config这个专门用来保存VLAN信息的文件是没有的。由于第一次添加VLAN网卡，那么这个文件也会被自动建立起来。另外，在/proc/目录下面的文件都是系统的临时文件，因此重新启动后必定丢失休息，所以在配置并测试VLAN成功后，可以将一些相关命令添加到rc.local这个启动脚本当中去。在执行该命令之前可以先到/proc/net/目录查看下，并不存在vlan文件夹，执行后会创建一个vlan文件夹，并生成config配置文件，以及对应的虚拟vlan网卡配置文件 eth1.3111等.



2.同样将eth2添加到VLAN3112中：
[iyunv@test ~]# vconfig add eth2 3112
Added VLAN with VID == 3112 to IF -:eth2:-


3.检查添加的VLAN虚拟网卡信息：
[iyunv@test ~]# cat/proc/net/vlan/config
--------------------------------------------------
VLAN Dev name    | VLAN ID
Name-Type:VLAN_NAME_TYPE_RAW_PLUS_VID_NO_PAD
eth1.3111         | 3111 |      eth1
eth2.3112         | 3112 |      eth2
可以看到所有的VLAN虚拟网卡以及它们所归属的主物理网卡。
(如果只有一个物理网卡，也可配置为文件ifcfg-eth1.3111和ifcfg-eth1.3112)


4.为VLAN虚拟网卡设定IP地址并且进行启用：
[iyunv@test ~]# ifconfig eth1.3111 192.168.20.1 up
[iyunv@test ~]# ifconfig eth2.3112 192.168.30.1 up
这是临时的，可以这样做
利用cp命令复制接口的ip地址配置
cp ifcfg-eth1 ifcfg-eth1.3111
cp ifcfg-eth2 ifcfg-eth2.3112
把ifcfg-eth1和ifcfg-eth2中的原有地址去掉，再vi修改ifcfg-eth1.3111和ifcfg-eth2.3112文件，设置IP地址等信息。

5.最后重启network服务，令配置生效。
重新启动网络服务
[iyunv@test ~]# service network restart
--------------------------------------------------
Shutting down interface eth1:                            [ OK ]
Shutting down interface eth2:                            [ OK ]
Shutting down loopback interface:                        [ OK ]
Bringing up loopback interface:                          [ OK ]
Bringing up interface eth1:                              [ OK ]
Bringing up interface eth2:                              [ OK ]
--------------------------------------------------

6.检查Linux系统下的所有网络接口信息：
[iyunv@test ~]# ifconfig |more
到这里已经基本上将VLAN的主要配置完成了。


7、验证连通性

[iyunv@test ~]# ping 192.168.20.254
PING 192.168.20.254 (192.168.20.254) 56(84) bytes of data.
64 bytes from 192.168.20.254: icmp_seq=1 ttl=255 time=8.42 ms
64 bytes from 192.168.20.254: icmp_seq=2 ttl=255 time=1.47 ms
64 bytes from 192.168.20.254: icmp_seq=3 ttl=255 time=1.51 ms
64 bytes from 192.168.20.254: icmp_seq=4 ttl=255 time=1.58 ms
^C
--- 192.168.20.254 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 6325ms
rtt min/avg/max/mdev = 1.470/2.550/8.427/2.400 ms

[iyunv@test ~]# ping 192.168.30.254

PING 192.168.30.254 (192.168.30.254) 56(84) bytes of data.

64 bytes from 192.168.30.254: icmp_seq=1 ttl=255 time=8.42 ms

64 bytes from 192.168.30.254: icmp_seq=2 ttl=255 time=1.47 ms

64 bytes from 192.168.30.254: icmp_seq=3 ttl=255 time=1.51 ms

64 bytes from 192.168.30.254: icmp_seq=4 ttl=255 time=1.58 ms

^C

--- 192.168.30.254 ping statistics ---

4 packets transmitted, 4 received, 0% packet loss, time 6325ms

rtt min/avg/max/mdev = 1.470/2.550/8.427/2.400 ms
