Exploring the Oracle Database Architecture
探讨Oracle 数据库体系结构
　　Oracle 11g    g代表网格
　　grid infrastructure 即GI  ，单实例可以不装GI，RAC必须装GI ，ASM 自动存储管理
　　Client  -->     Middle  tier  --> server  ， 中间件：如APP Server ，1提高安全性，2并发性（多中间件）

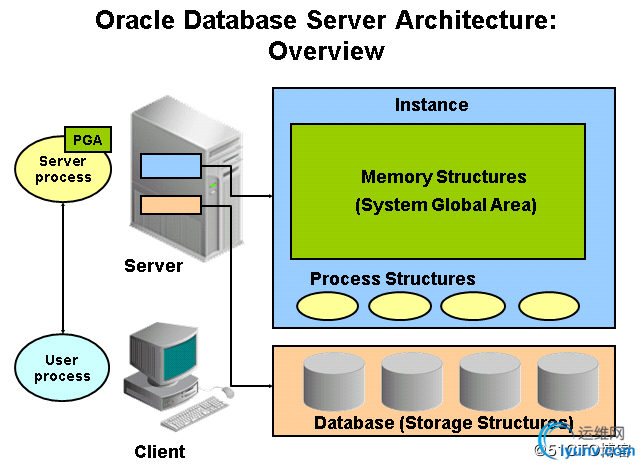

　　数据库：实例+存储，
　　实例：内存+进程 ， 内存：SGA系统全局区+PGA程序全局区
　　内存：SGA系统全局区+PGA程序全局区

　　RAC ( real application clusters)“实时应用集群”的优点：排除单点故障，负载均衡等

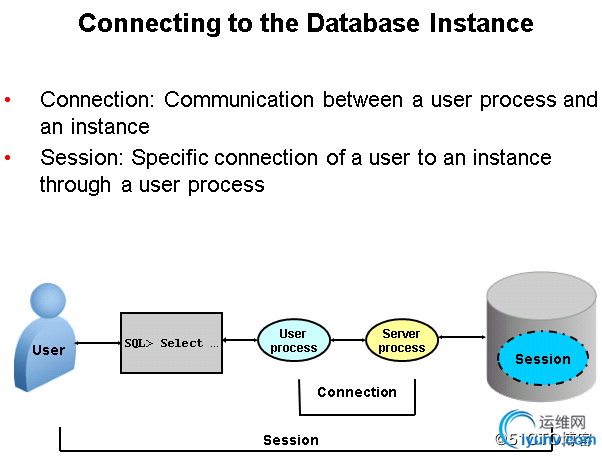

　　连接到数据库，连接+会话， 连接：用户进程+服务进程

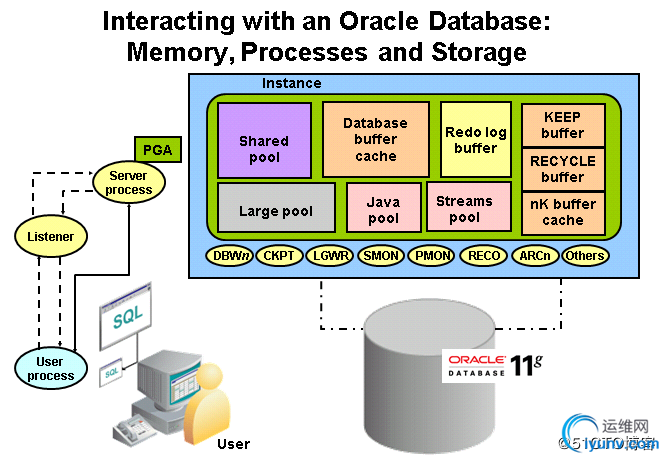

　　SGA+PGA的结构：

　　SGA的shared pool共享池
　　shared  pool ：
　　1、库缓存（共享SQL区：语法解析、执行计划，保留在内存里）
　　2、数据字典缓存（实例启动就装入内存）
　　3、控制结构
　　show   parameter  shared_pool_size;

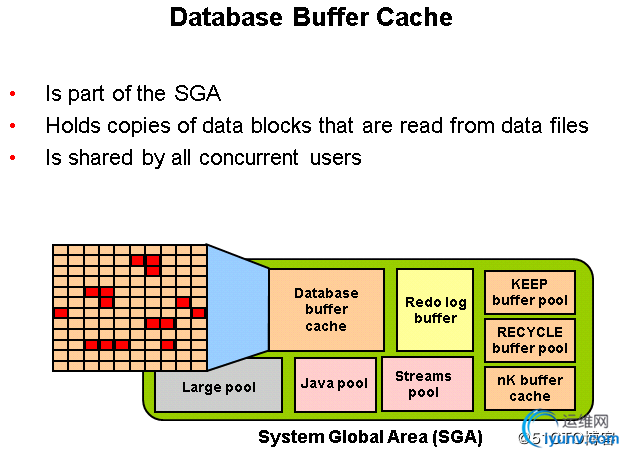

　　SGA的database buffer cache数据库缓冲区
　　block ，块，最小单位，内存块是磁盘块的整数倍。
　　磁盘块-->拷贝到内存块（cache）-->select  *  from  hr.emp;
　　所有操作内存优先，被所有连接用户共享
　　show  parameter  db_cache_size;

　　SGA的redo  log  buffer
　　redo重做，写入online log
　　保留改变的信息，如update等增删改操作
　　内存db_cache --> 日志redo log
　　日志总是先于数据被成功写入磁盘, 比如DDL和DML操作日志
　　在线日志一定放在性能好的磁盘上，log  buffer非常重要
　　show  parameter  log_buffer;

　　SGA的 large pool
　　1、会话共享服务和XA interface
　　2、I/O服务进程（异步好）
　　3、备份和恢复操作
　　show  parameter  large_pool;

　　SGA的java pool and  streams pool
　　streams pool已被OGG替代

　　SGA的keep buffer  pool  保持缓存池 （频繁读写的）
　　SGA的recycle buffer  pool   读完即丢弃
　　SGA的 nk buffer  cache  非标准块缓存
　　PGA  用户私有，为用户提供进程服务
　　show  parameter  multiple  block_size;

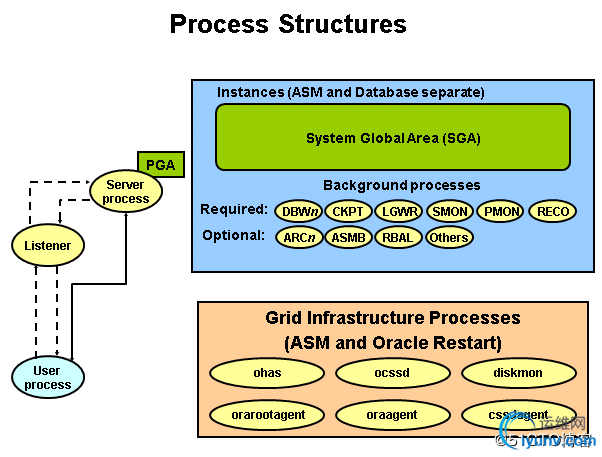

　　进程架构
　　1、User process ，如APP，SQL*PLUS , SQL DEVELOPER等
　　Is the application or tool that connects to the Oracle database
　　2、Database processes
　　Server process: Connects to the Oracle instance and is started when a user establishes a session
　　服务进程为连接会话到实例
　　Background processes: Are started when an Oracle instance is started
　　实例启动就会启动后台进程
　　3、Daemon / Application processes  守护进程
　　Networking listeners    网络监听，监听比如为保安的角色
　　Grid infrastructure daemons   GI守护

　　DataBase Write  number 即DBWn 进程
　　n为变量,  数据库写进程
　　内存database buffer cache (脏数据)  ----(DBWn) ----->  磁盘datafile
　　SQL> ! ps -ef |grep  dbw;
　　Log  Write  Process   即  LGWR进程
　　日志写进程 ,  commit即OK
　　内存redo  log  buffer  ---(LGWR) --> 磁盘redo  log file
　　Check  Point Process  即CKPT进程
　　检查点进程
　　CKPT --> control  file  ,   CKPT -->data file
　　alter  system  checkpoint ;关数据库之前，做这个同步操作，将脏数据写入磁盘。
　　SMON进程
　　1、实例恢复（DB重启后）
　　2、执行临时段
　　PMON 进程
　　1、用户进程失败时，清理缓存
　　2、空闲资源，  空闲会话超时，动态注册通过监听到DB服务
　　lsnrctl  status  ready;  动态监听
　　RECO 进程    recover process  恢复进程
　　分布式事务，分布式DB
　　ARCn  归档进程
　　（1）-->（2）-->（3）-->（1）-->(1)ARCn归档
　　通过redo log 保留， 主 --（日志同步）-->备，如DG架构。

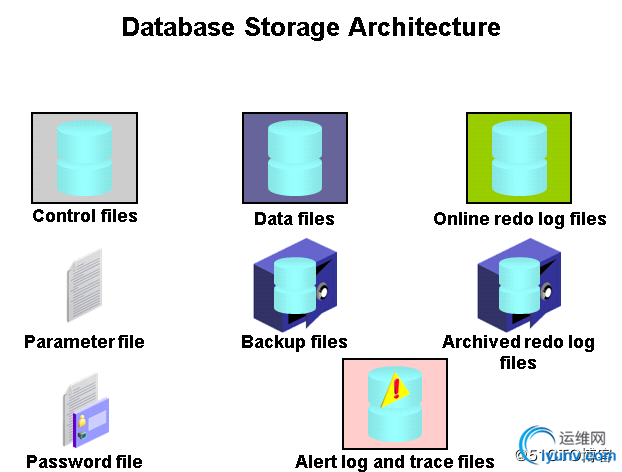

　　DB存储架构
　　1、控制文件
　　2、参数文件
　　3、密码文件
　　4、数据文件
　　5、备份文件
　　6、在线日志文件
　　7、归档redo日志文件
　　8、告警和跟踪文件

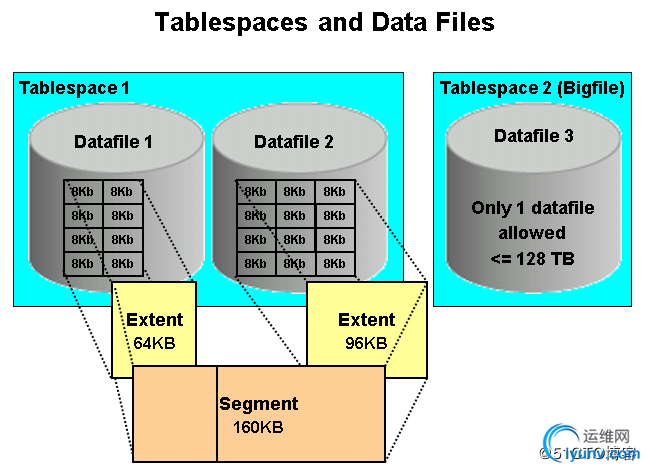

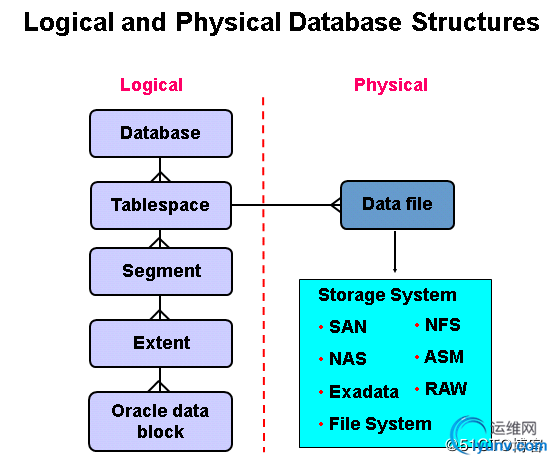

　　表空间：1张表就是1个段（小文件）8KB 块， 有且只有1个数据文件（大文件）最大128TB；

　　system 和 sysaux 表空间
　　system 表空间存数据字典， sysaux表空间存EM知识库，这2个表空间必须在线
　　不要在这2个表空间放用户数据

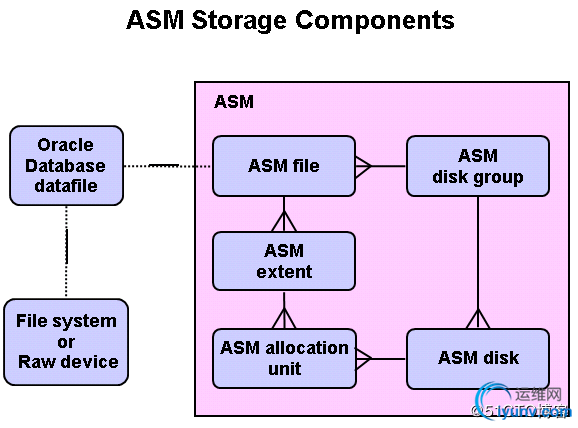

　　ASM  ,  ACFS文件系统
　　ASM：加入DATA磁盘组，条带化写入，软件方式，读写负载均衡。
