Oracle索引结构分析

mahonglin123456

　　友情提示： 图片太多 看不清楚 清下载附件或者放大后查看

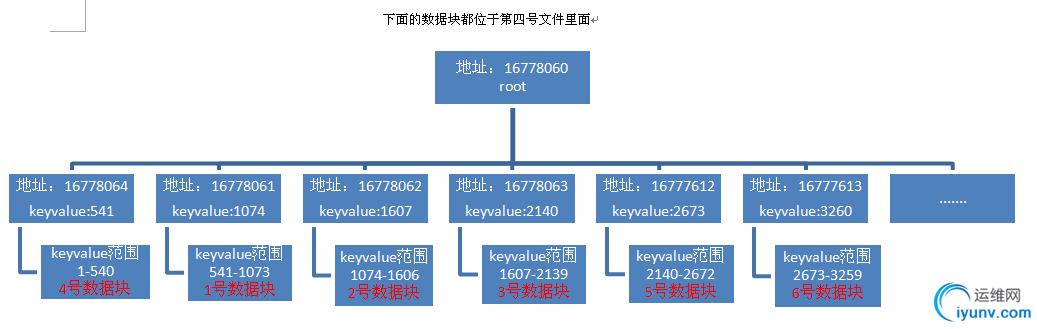

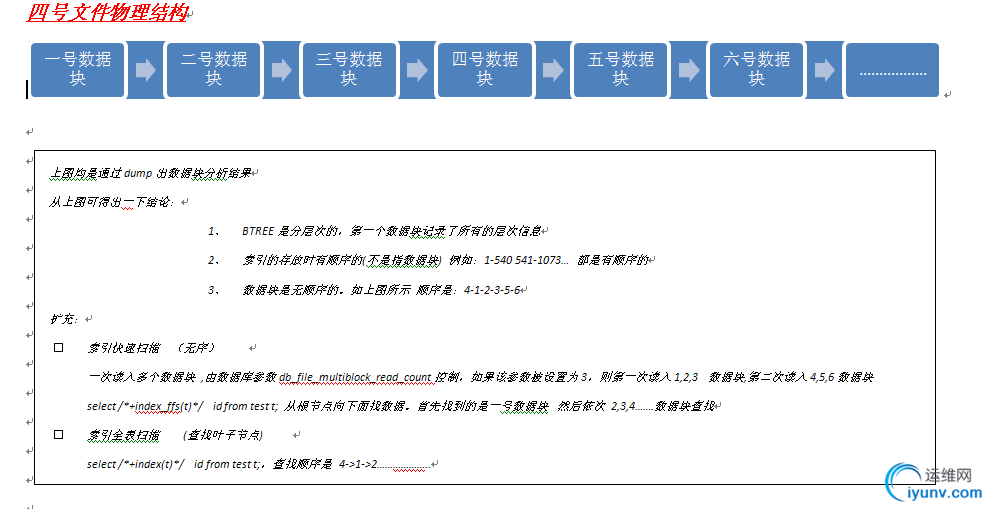

　　Oracle之Btree结构分析
　　第N块数据块是相对于root所在的数据块 root所在数据块的地址:16778060

部分文件内容： 详细参照文件　　

• Dump file f:\oracle\product\10.2.0\admin\orcl\udump\orcl_ora_4152.trc

• Fri Sep 03 13:48:36 2010

• ORACLE V10.2.0.1.0 - Production vsnsta=0

• vsnsql=14 vsnxtr=3

• Oracle Database 10g Enterprise Edition Release 10.2.0.1.0 - Production

• With the Partitioning, OLAP and Data Mining options

• Windows XP Version V5.1 Service Pack 3

• CPU                 : 2 - type 586, 2 Physical Cores

• Process Affinity    : 0x00000000

• Memory (Avail/Total): Ph:705M/1918M, Ph+PgF:2315M/3811M, VA:1280M/2047M

• Instance name: orcl

•

• Redo thread mounted by this instance: 1

•

• Oracle process number: 28

•

• Windows thread id: 4152, image: ORACLE.EXE (SHAD)

•

• *** 2010-09-03 13:48:36.453

• *** ACTION NAME:(Command Window - New) 2010-09-03 13:48:36.437

• *** MODULE NAME:(PL/SQL Developer) 2010-09-03 13:48:36.437

• *** SERVICE NAME:(SYS$USERS) 2010-09-03 13:48:36.437

• *** SESSION ID:(141.27) 2010-09-03 13:48:36.437

• ----- begin tree dump                                  第一块是存放的 两个一 少了一个 2 所以最后还是一共540行数据

• branch: 0x100034c 16778060 (0: nrow: 15, level: 1)    存在分支 该块是分支块

•    leaf: 0x1000350 16778064 (-1: nrow: 540 rrow: 540) 索引的keyvalue 1--540       叶子节点块 记录都是叶子节点   16778064 同一个文件第848块(数据块地址 可以通过dbms_utility转换成文件号码，和文件内块号)

•    leaf: 0x100034d 16778061 (0: nrow: 533 rrow: 533)  索引的keyvalue 541--1073    叶子节点块 记录都是叶子节点   16778061 同一个文件第845块(数据块地址 可以通过dbms_utility转换成文件号码，和文件内块号)

•    leaf: 0x100034e 16778062 (1: nrow: 533 rrow: 533)  索引的keyvalue 1074-1606    叶子节点块 记录都是叶子节点   16778062 同一个文件第846块(数据块地址 可以通过dbms_utility转换成文件号码，和文件内块号)

•    leaf: 0x100034f 16778063 (2: nrow: 533 rrow: 533)  1607              .......

•    leaf: 0x100018c 16777612 (3: nrow: 533 rrow: 533)  2140              .......

•    leaf: 0x100018d 16777613 (4: nrow: 533 rrow: 533)  2673              .......

•    leaf: 0x100018e 16777614 (5: nrow: 533 rrow: 533)  3206              .......

•    leaf: 0x100018f 16777615 (6: nrow: 533 rrow: 533)

•    leaf: 0x1000190 16777616 (7: nrow: 533 rrow: 533)

•    leaf: 0x1000189 16777609 (8: nrow: 533 rrow: 533)

•    leaf: 0x100018a 16777610 (9: nrow: 533 rrow: 533)

•    leaf: 0x100018b 16777611 (10: nrow: 533 rrow: 533)

•    leaf: 0x10001a0 16777632 (11: nrow: 533 rrow: 533)

•    leaf: 0x100019a 16777626 (12: nrow: 533 rrow: 533)

•    leaf: 0x100019b 16777627 (13: nrow: 531 rrow: 531)

• ----- end tree dump


　　

　　执行数据检索
　　

• select /*+index_ffs(t)*/  id from test t;

•        ID----------

•        541

•        542

•        543

•        544

•        545

•        546

•        547

•        548

•        549

•        550

•        551

•        552

•        553

•        554

•        555

•        556

•        557

•        558

•        559

•        560


　　

　　

• select /*+index(t)*/  id from test t;

•

•         ID

• ----------

•          1

•          1

•          3

•          4

•          5

•          6

•          7

•          8

•          9

•         10

•         11

•         12

•         13

•         14

•         15

•         16

•         17

•         18

•         19

•         20
