　　用MySQL Workbench工具分析OSSIM数据库
　　MySQL Workbench是一款专为MySQL设计的E/R数据库建模工具。它是著名的数据库设计工具DBDesigner4的继任者。可以用MySQL Workbench设计和创建新的数据库图示，建立数据库文档，以及进行复杂的MySQL 迁移。MySQL Workbench是下一代的可视化数据库设计、管理的工具，它同时有开源和商业化的两个版本。可运行在Windows、Linux、Mac平台下，以下操作实例在Windows 7下讲解。
　　目的：利用Workbench工具远程分析OSSIM数据库。
　　环境：
　　l  本机访问虚拟机中的OSSIM数据库。
　　l  本机IP为192.168.0/24网段。
　　l  虚拟机： Vmware Workstation 12。
　　l  VM：   OSSIM 网卡采用NAT模式。
　　l  OSSIM IP ：192.168.120.77 。
　　l  网关：      192.168.120.1。
　　注意：建议读者不要使用汉化MySQL workbench，那样程序常会出现意想不到的错误。
　　（1）设置
　　在MySQL中进行如下操作，以便进行远程连接，如图1所示。

　　（2）为了调试方便，将iptables –F 临时去掉规则。接下来我们在Windows上安装workbench，开始备份ossim数据。首先新建连接，名称为ossim_db，连接方法采用标准的TCP/IP 协议，然后输入OSSIM主机的IP地址“192.168.120.77”，数据库端口3306,登录用户root,输入口令，如图2所示。

　　图2登录界面
　　（3）系统显示到处数据库进程，如图3所示，大家要留意导出路径。

　　图3 备份数据库
　　导入数据库的过程，也相当容易，如图4所示。

　　图4 导入数据库
　　（4）分析OSSIM数据库关系-（绘制E-R图）

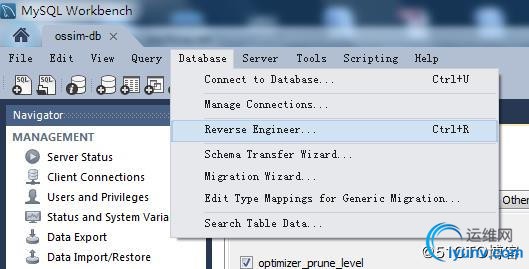

　　第一步：选择DataBase菜单下“Reverse engineer”按钮，注意先不着急连接数据库。如图5所示。

　　图5 Reverse Engineer

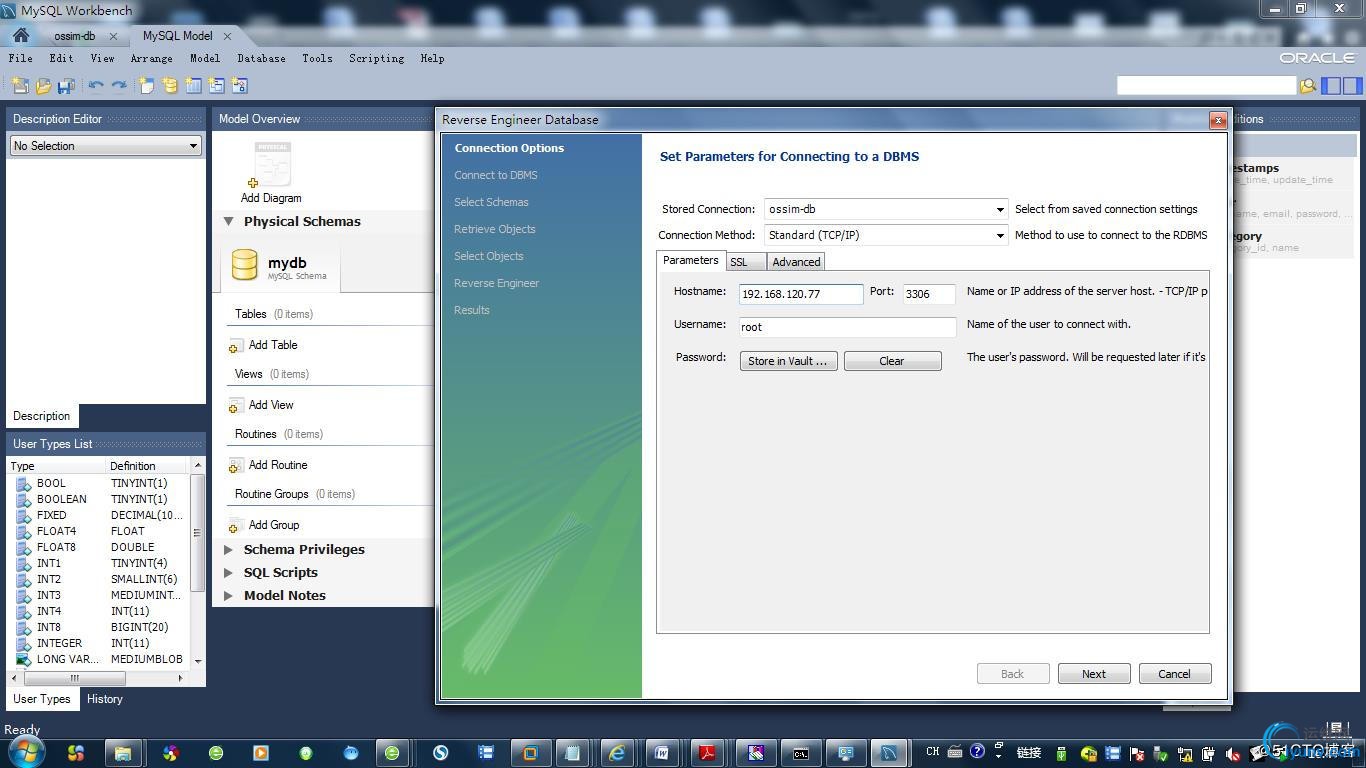

　　第二步：配置参数，输入主机IP和端口如图6所示。

　　图6 配置主机IP和端口
　　接着,选取“Conect  to  DBMS”和“Retrieve Schema List from Database”选择下一步按钮如图7。

　　图7 连接数据库

　　图8 选择数据库
　　OSSIM4.10中存在15个数据库这时根据需要选择一个或多个，这里选择“avcener”，如图9所示。接下来选择执行按钮，并根据提示选择.

　　图9

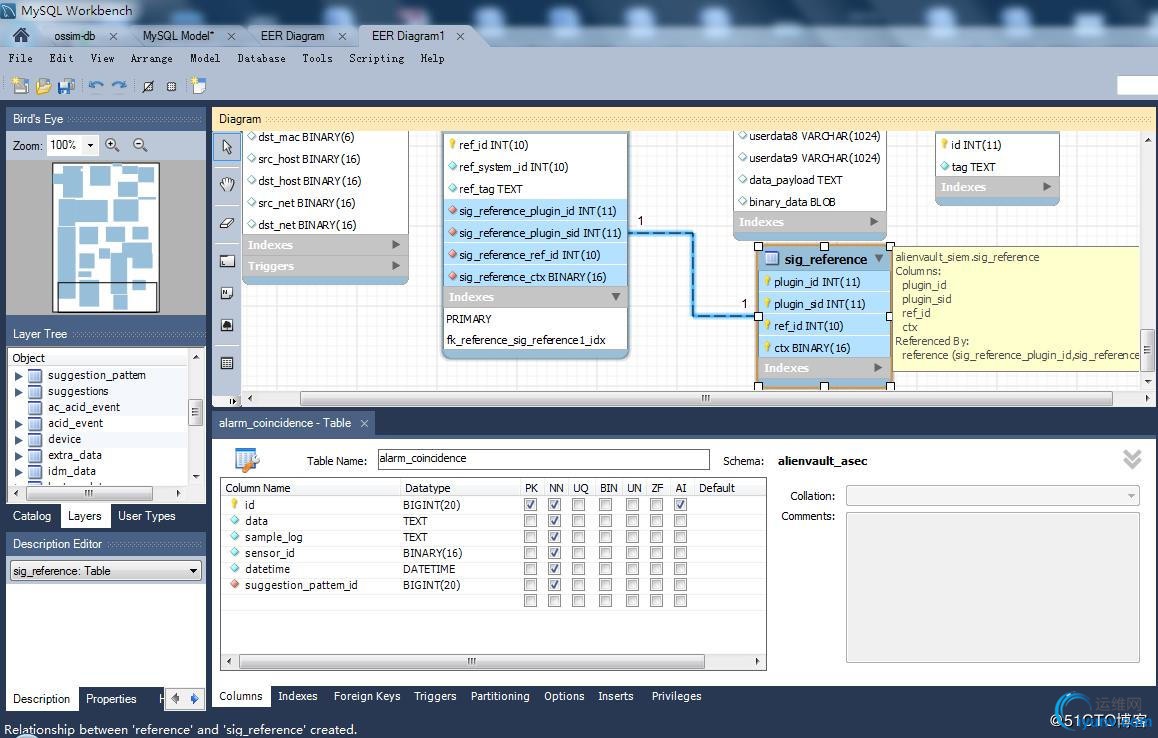

　　设置关联，如图10所示。

　　图10 查看数据库关联
　　在分析OSSIM数据库上采用MySQL Workbench效率更高，今后将为大家介绍更多精彩内容。
