nginx+upsync+consul 构建动态nginx配置系统

janneyabc

　　参考：
　　http://www.php230.com/weixin1456193048.html  【upsync模块说明、性能评测】
　　https://www.jianshu.com/p/76352efc5657
　　https://www.jianshu.com/p/c3fe55e6a5f2
　　说明：
　　动态nginx负载均衡的配置，可以通过Consul+Consul-template方式，但是这种方案有个缺点：每次发现配置变更都需要reload nginx，而reload是有一定损耗的。而且，如果你需要长连接支持的话，那么当reloadnginx时长连接所在worker进程会进行优雅退出，并当该worker进程上的所有连接都释放时，进程才真正退出（表现为worker进程处于worker process is shutting down）。因此，如果能做到不reload就能动态更改upstream，那么就完美了。
　　目前的开源解决方法有3种：
　　1、Tengine的Dyups模块
　　2、微博的Upsync模块+Consul
　　3、使用OpenResty的balancer_by_lua，而又拍云使用其开源的slardar（Consul + balancer_by_lua）实现动态负载均衡。
　　这里我们使用的是upsync模块+consul 来实现动态负载均衡。操作笔记如下：
　　consul的命令很简单，官方文档有详细的样例供参考，这里略过。
　　实验环境：
　　3台centos7.3机器
　　cat /etc/hosts 如下：
　　192.168.5.71  node71
　　192.168.5.72  node72
　　192.168.5.73  node73
　　consul 我们使用3节点都是server角色。如果集群内某个节点宕机的话，集群会自动重新选主的。
　　nginx-Upsync模块：新浪微博开源的，，它的功能是拉取 consul 的后端 server 的列表，并更新 Nginx 的路由信息。且reload对nginx性能影响很少。
1、安装nginx+ nginx-upsync-module（3台机器上都执行安装）
　　nginx-upsync-module模块： https://github.com/weibocom/nginx-upsync-module
　　nginx版本：1.13.8
　　yum install gcc gcc-c++ make libtool zlib zlib-devel openssl openssl-devel pcre pcre-devel -y
　　cd /root/
　　git clone https://github.com/weibocom/nginx-upsync-module.git
　　# 建议使用git clone代码编译，刚开始我使用release的tar.gz 编译nginx失败了
　　groupadd nginx
　　useradd -g nginx -s /sbin/nologin nginx
　　mkdir -p /var/tmp/nginx/client/
　　mkdir -p /usr/local/nginx
　　tar xf nginx-1.13.8.tar.gz
　　cd /root/nginx-1.13.8
　　./configure --prefix=/usr/local/nginx --user=nginx --group=nginx --with-http_ssl_module --with-http_flv_module --with-http_stub_status_module --with-http_gzip_static_module --with-http_realip_module --http-client-body-temp-path=/var/tmp/nginx/client/ --http-proxy-temp-path=/var/tmp/nginx/proxy/ --http-fastcgi-temp-path=/var/tmp/nginx/fcgi/ --http-uwsgi-temp-path=/var/tmp/nginx/uwsgi --http-scgi-temp-path=/var/tmp/nginx/scgi --with-pcre --add-module=/root/nginx-upsync-module
　　make && make install
　　echo 'export PATH=/usr/local/nginx/sbin:$PATH' >> /etc/profile
　　source /etc/profile
2、配置nginx虚拟主机
　　在node1上配置虚拟主机：
　　cat /usr/local/nginx/conf/nginx.conf 内容如下：
　　user  nginx;
　　worker_processes  4;
　　events {
　　worker_connections  1024;
　　}
　　http {
　　include       mime.types;
　　default_type  application/octet-stream;
　　sendfile        on;
　　tcp_nopush     on;
　　keepalive_timeout  65;
　　gzip  on;
　　server {
　　listen       80;
　　server_name  192.168.5.71;
　　location / {
　　root   /usr/share/nginx/html;
　　index  index.html index.htm;
　　}
　　}
　　}
　　创建网页文件：
　　echo 'node71' > /usr/share/nginx/html/index.html
　　在node3上启动虚拟主机：
　　cat /usr/local/nginx/conf/nginx.conf 内容如下：
　　user  nginx;
　　worker_processes  4;
　　events {
　　worker_connections  1024;
　　}
　　http {
　　include       mime.types;
　　default_type  application/octet-stream;
　　sendfile        on;
　　tcp_nopush     on;
　　keepalive_timeout  65;
　　gzip  on;
　　server {
　　listen       80;
　　server_name  192.168.5.73;
　　location / {
　　root   /usr/share/nginx/html;
　　index  index.html index.htm;
　　}
　　}
　　}
　　创建网页文件：
　　echo 'node73' > /usr/share/nginx/html/index.html
　　在node2上配置虚拟主机：
　　此处的node2作为LB负载均衡+代理服务器使用
　　cat /usr/local/nginx/conf/nginx.conf 内容如下：
　　user  nginx;
　　worker_processes  1;
　　error_log  logs/error.log  notice;
　　pid        logs/nginx.pid;
　　events {
　　worker_connections  1024;
　　}
　　http {
　　include       mime.types;
　　default_type  application/octet-stream;
　　log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
　　'$status $body_bytes_sent "$http_referer" '
　　'"$http_user_agent" "$http_x_forwarded_for"'
　　'$upstream_addr $upstream_status $upstream_response_time $request_time';
　　access_log  logs/access.log  main;
　　sendfile        on;
　　tcp_nopush     on;
　　keepalive_timeout  65;
　　gzip  on;
　　upstream pic_backend {
　　# 兜底假数据
　　# server 192.168.5.72:82;
　　# upsync模块会去consul拉取最新的upstream信息并存到本地的文件中
　　upsync 192.168.5.72:8500/v1/kv/upstreams/pic_backend upsync_timeout=6m upsync_interval=500ms upsync_type=consul strong_dependency=off;
　　upsync_dump_path /usr/local/nginx/conf/servers/servers_pic_backend.conf;
　　}
　　# LB对外信息
　　server {
　　listen 80;
　　server_name  192.168.5.72;
　　location = / {
　　proxy_pass http://pic_backend;
　　proxy_set_header  Host  $host;
　　proxy_set_header  X-Real-IP  $remote_addr;
　　proxy_set_header  X-Forwarded-For  $proxy_add_x_forwarded_for;
　　add_header    real $upstream_addr;
　　}
　　location = /upstream_show {
　　upstream_show;
　　}
　　location = /upstream_status {
　　stub_status on;
　　access_log off;
　　}
　　}
　　# 兜底的后端服务器
　　server {
　　listen       82;
　　server_name  192.168.5.72;
　　location / {
　　root   /usr/share/nginx/html82/;
　　index  index.html index.htm;
　　}
　　}
　　}
　　创建网页文件：
　　mkdir /usr/share/nginx/html82 -p
　　echo 'fake data in SLB_72' > /usr/share/nginx/html82/index.html
　　创建upsync_dump_path(consul、upsync存放upstream主机信息使用到这个目录）
　　mkdir /usr/local/nginx/conf/servers/
3、安装consul（3台机器上都执行安装）
　　cd /root/
　　mkdir /usr/local/consul/
　　unzip consul_1.0.0_linux_amd64.zip
　　mv consul /usr/local/consul/
　　mkdir /etc/consul.d
　　cd /usr/local/consul/
　　echo 'export PATH=/usr/local/consul/:$PATH' >> /etc/profile
　　source /etc/profile
　　node71上：
　　/usr/local/consul/consul agent -server -bootstrap-expect 3 -ui -node=node71 -config-dir=/etc/consul.d --data-dir=/etc/consul.d -bind=192.168.5.71 -client 0.0.0.0
　　node72上：
　　/usr/local/consul/consul agent -server -bootstrap-expect 3 -ui -node=node72 -config-dir=/etc/consul.d --data-dir=/etc/consul.d -bind=192.168.5.72 -client 0.0.0.0 -join 192.168.5.71
　　意思是把本节点加入到192.168.5.71这个ip的节点中
　　node73上：
　　/usr/local/consul/consul agent -server -bootstrap-expect 3 -ui -node=node73 -config-dir=/etc/consul.d --data-dir=/etc/consul.d -bind=192.168.5.73 -client 0.0.0.0 -join 192.168.5.71
　　意思是把本节点加入到192.168.5.71这个ip的节点中
　　这样的话，就在3台主机前台启动了consul程序。
　　可以在任一台主机上执行：
　　consul members 列出当前集群的节点状态

　　consul info  列出当前集群的节点详细信息  （输出信息太多，自己运行时候看去吧）
　　访问consul自带的web界面
　　http://192.168.5.71/upstream_show （3个节点都开了webui，因此我们访问任意节点都行）

　　在任一节点上执行如下命令，即可添加2个key-value信息：
　　curl -X PUT -d '{"weight":10, "max_fails":2, "fail_timeout":10, "down":0}' http://192.168.5.71:8500/v1/kv/upstreams/pic_backend/192.168.5.71:80
　　curl -X PUT -d '{"weight":10, "max_fails":2, "fail_timeout":10, "down":0}' http://192.168.5.71:8500/v1/kv/upstreams/pic_backend/192.168.5.73:80
　　在web界面，就可看到如下所示：

　　删除的命令是：
　　curl -X DELETE http://192.168.5.71:8500/v1/kv/upstreams/pic_backend/192.168.5.71:80
　　curl -X DELETE http://192.168.5.71:8500/v1/kv/upstreams/pic_backend/192.168.5.73:80
　　调整后端服务的参数：
　　curl -X PUT -d '{"weight":10, "max_fails":2, "fail_timeout":10, "down":0}' http://192.168.5.71:8500/v1/kv/upstreams/test/192.168.5.71:80
4、测试consul+nginx调度
　　在node1、node2、node3上都执行 /usr/local/nginx/sbin/nginx 启动nginx服务

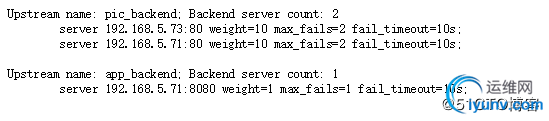

　　访问http://192.168.5.72/upstream_show

　　访问http://192.168.5.72/upstream_status

　　刚才我们在第三步的时候，执行了如下2条命令，自动在consul里面加了2行内容。
　　curl -X PUT -d '{"weight":10, "max_fails":2, "fail_timeout":10, "down":0}' http://192.168.5.71:8500/v1/kv/upstreams/pic_backend/192.168.5.71:80
　　curl -X PUT -d '{"weight":10, "max_fails":2, "fail_timeout":10, "down":0}' http://192.168.5.71:8500/v1/kv/upstreams/pic_backend/192.168.5.73:80
　　我们node2的nginx在启动的时候，会去nginx.conf里面配置的consul地址去寻找对应的upstream信息。同时会dump一份upstream的配置到/usr/local/nginx/conf/servers目录下。
　　[root@node72 /usr/local/nginx/conf/servers ]# cat servers_pic_backend.conf
　　server 192.168.5.73:80 weight=10 max_fails=2 fail_timeout=10s;
　　server 192.168.5.71:80 weight=10 max_fails=2 fail_timeout=10s;
　　我们可以写个curl脚本测试下，如下
　　for i in {1..100} ;do curl http://192.168.5.72/; done > /root/log
　　grep -c node71 /root/log ;grep -c node73 /root/log
　　可以看到curl是轮询请求到后端的node1和node3上去的。

　　或者使用for i in {1..100} ;do curl -s -I http://192.168.5.72/|tail -2 |head -1; done
　　
　　如果要下线后端主机进行发布的话，只要把down参数置为1即可，类似如下：
　　curl -X PUT -d '{"weight":2, "max_fails":2, "fail_timeout":10, "down":1}'  http://192.168.5.71:8500/v1/kv/upstreams/test/192.168.5.73:80
　　如果发布完成并验证后，需要上线，可以再次把down参数置为0：
　　curl -X PUT -d '{"weight":2, "max_fails":2, "fail_timeout":10, "down":0}'  http://192.168.5.71:8500/v1/kv/upstreams/test/192.168.5.73:80
　　如果调整在线调整后端服务的upstream参数：
　　curl -X PUT -d '{"weight":2, "max_fails":2, "fail_timeout":10, "down":0}'  http://192.168.5.71:8500/v1/kv/upstreams/test/192.168.5.73:80
　　说明：
　　1、每次去拉取 consul 都会设置连接超时，由于 consul 在无更新的情况下默认会 hang 五分钟，所以响应超时配置时间应大于五分钟。大于五分钟之后，consul 依旧没有返回，便直接做超时处理。
　　2、由于upsync模块会在pull新数据时候，自动在本地存一份upstream配置的副本。因此即便我们上面的3个consul进程全部宕掉了，nginx服务短时间内也不会受到影响。只要我们的监控完善及时将consul进程启动即可。
　　此外，还可使用nginx +consulconsul-template这种架构来控制nginx的配置
　　具体可以参考：
　　https://www.jianshu.com/p/9976e874c099
　　https://www.jianshu.com/p/a4c04a3eeb57?utm_campaign=maleskine&utm_content=note&utm_medium=seo_notes&utm_source=recommendation
　　https://www.cnblogs.com/MrCandy/p/7152312.html
　　https://github.com/hashicorp/consul-template
　　官方提供的nginx参考模板：https://github.com/hashicorp/consul-template/blob/master/examples/nginx.md
