【APP & Web架构】企业web高可用集群实战之Nginx+nginx_ajp实现Tomcat负载均衡集群+Session

bobbai

一、环境：系统环境：centos 5.8 x86_64应用软件：所以应用软件都放在/usr/local/src目录下  nginx-1.2.2.tar.gz  yaoweibin-nginx_ajp_module-v0.2.5-17-ge971b84.zip          pcre-8.12.tar.gz          apache-tomcat-7.0.27.tar.gz  jdk-7u4-linux-x64.gz  apr-1.4.5.tar.gz  apr-iconv-1.2.1.tar.gz  apr-util-1.3.10.tar.gz  tomcat-native-1.1.23各应用软件官方站点：nginx: http://www.nginx.orgnginx_ajp: https://github.com/yaoweibin/nginx_ajp_modulepcre: http://pcre.org/apache-tomcat: http://tomcat.apache.orgjdk: http://www.oracle.com/technetwork/java/javase/downloads/index.html所需服务器：          server1:nginx服务器192.168.8.10   -->安装nginx，作为分发器  server2:jvm1服务器192.168.8.11   -->安装apache-tomcat、jdk  server3:jvm2服务器192.168.8.12   -->安装apache-tomcat、jdk二、安装nginx+ajp

• 　　1.建立运行用户

• 　　groupadd www

• 　　useradd -g www -s /sbin/nologin -M www

• 　　cd /usr/local/src

• 　　2.安装pcre

• 　　tar zxf pcre-8.12.tar.gz

• 　　cd pcre-8.12

• 　　./configure

• 　　make ; make install

• 　　3.安装nginx_ajp和nginx

• 　　unzip yaoweibin-nginx_ajp_module-v0.2.5-17-ge971b84.zip

• 　　tar zxf nginx-1.2.2.tar.gz

• 　　cd nginx-1.2.2

• 　　patch -p1 < ../yaoweibin-nginx_ajp_module-e971b84/ajp.patch

• 　　./configure --prefix=/usr/local/nginx --user=www --group=www  --with-http_stub_status_module  --with-http_ssl_module --without-mail_pop3_module --without-mail_imap_module --without-http_uwsgi_module --without-http_scgi_module  --without-http_memcached_module --without-http_autoindex_module --without-http_ssi_module --add-module=../yaoweibin-nginx_ajp_module-e971b84

• 　　make ; make install


三、安装tomcat、jdk

• 　　1.安装tomcat

• 　　cd /usr/local/src

• 　　tar zxf apache-tomcat-7.0.27.tar.gz

• 　　mv apache-tomcat-7.0.27 /usr/local/tomcat

• 　　2.安装jdk

• 　　tar zxf jdk-7u4-linux-x64.gz

• 　　mv jdk1.7.0_04 /usr/local/jdk

• 　　3.设置java、tomcat运行环境变量

• 　　vi /etc/profile

• 　　在文件最后加入如下内容：

• 　　#Set java & tomcat Environment

• 　　JAVA_HOME=/usr/local/jdk

• 　　export JAVA_HOME

• 　　JRE_HOME=/usr/local/jdk/jre

• 　　export JRE_HOME

• 　　CLASSPATH=/usr=/usr/local/tomcat/common/lib/:/usr/local/jdk/lib:/usr/local/jdk/jre/lib

•
  　　export>

• 　　PATH=$PATH:/usr/local/tomcat/bin/:/usr/local/apache/bin:/usr/local/jdk/bin:/usr/local/jdk/jre/bin

• 　　export PATH

• 　　TOMCAT_HOME=/usr/local/tomcat

• 　　export TOMCAT_HOME

• 　　让环境变量立即生效：

• 　　source /etc/profile


四、安装apr、native

• 　　(1)安装apr

• 　　wget http://archive.apache.org/dist/apr/apr-1.4.5.tar.gz

• 　　tar zxf apr-1.4.5.tar.gz

• 　　cd apr-1.4.5

• 　　./configure --prefix=/usr/local/apr

• 　　make

• 　　make install

• 　　(2)安装apr-iconv

• 　　wget http://archive.apache.org/dist/apr/apr-iconv-1.2.1.tar.gz

• 　　tar -zxf apr-iconv-1.2.1.tar.gz

• 　　cd apr-iconv-1.2.1

• 　　./configure --prefix=/usr/local/apr-iconv --with-apr=/usr/local/apr

• 　　make

• 　　make install

• 　　(3)安装apr-util

• 　　wget http://archive.apache.org/dist/apr/apr-util-1.3.10.tar.gz

• 　　tar zxf apr-util-1.3.10.tar.gz

• 　　cd apr-util-1.3.10

• 　　./configure --prefix=/usr/local/apr-util  --with-apr=/usr/local/apr --with-apr-iconv=/usr/local/apr-iconv/bin/apriconv

• 　　make

• 　　make install

• 　　(4)安装tomcat-native

• 　　安装好tomcat7之后，tomcat-native已经在tomcat的bin目录下了，可以直接使用

• 　　cd /usr/local/tomcat/bin

• 　　tar zxf tomcat-native.tar.gz

• 　　cd tomcat-native-1.1.23-src/jni/native

• 　　./configure --with-apr=/usr/local/apr --with-java-home=/usr/local/jdk

• 　　make

• 　　make install

•

• 　　(5)设置 apr 的环境变量：

• 　　vi /etc/profile

• 　　在文件后面添加以下内容:

• 　　export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:/usr/local/apr/lib

•

• 　　让配置生效： source /etc/profile


PS：对于为什么要安装apr和native，是apache-tomcat-7.0.27这个版本需要这些包的支持，不然启动会出现如下错误:cat /usr/local/tomcat/logs/catalina.out Jul 27, 2012 7:19:34 PM org.apache.catalina.core.AprLifecycleListener initINFO: The APR based Apache Tomcat Native library which allows optimal performance in production environments was not found on the java.library.path: /usr/java/packages/lib/amd64:/usr/lib64:/lib64:/lib:/usr/lib安装上面几个包即可解决！！！！！！！！！！！四、配置nginx在192.168.8.10服务器上操作所以环境都搭建好，下面开始配置！

• 　　1.创建 nginx 配置文件

• 　　cd /usr/local/nginx/conf/

• 　　mv nginx.conf nginx.conf.bak

• 　　vi nginx.conf

• 　　加入如下内容：

• 　　user  www www;

• 　　worker_processes 4;

• 　　worker_cpu_affinity 0001 0010 0100 1000;

• 　　error_log  /usr/local/nginx/logs/nginx_error.log  crit;

• 　　pid        /usr/local/nginx/nginx.pid;

• 　　worker_rlimit_nofile 65535;

• 　　events

• 　　{

• 　　use epoll;

• 　　worker_connections 65535;

• 　　}

• 　　http

• 　　{

• 　　include       mime.types;

• 　　default_type  application/octet-stream;

• 　　charset  utf-8;

• 　　server_names_hash_bucket_size 128;

• 　　client_header_buffer_size 2k;

• 　　large_client_header_buffers 4 4k;

• 　　client_max_body_size 8m;

• 　　sendfile on;

• 　　tcp_nopush     on;

• 　　keepalive_timeout 60;

• 　　open_file_cache max=204800 inactive=20s;

• 　　open_file_cache_min_uses 1;

• 　　open_file_cache_valid 30s;

• 　　tcp_nodelay on;

• 　　gzip on;

• 　　gzip_min_length  1k;

• 　　gzip_buffers     4 16k;

• 　　gzip_http_version 1.0;

• 　　gzip_comp_level 2;

• 　　gzip_types       text/plain application/x-javascript text/css application/xml;

• 　　gzip_vary on;

• 　　upstream tomcats {

• 　　server 192.168.8.11:8009 srun_id=jvm1;

• 　　server 192.168.8.12:8009 srun_id=jvm2;

•

• 　　#jvm_route $cookie_JSESSIONID reverse;

• 　　keepalive 10;

• 　　}

• 　　server

• 　　{

• 　　listen       80 default_server;

• 　　server_name  _;

• 　　index   index.htm index.html;

• 　　root  /data/www/;

• 　　location / {

• 　　ajp_pass tomcats;

• 　　}

• 　　location /status

• 　　{

• 　　stub_status on;

• 　　}

• 　　location ~ .*\.(gif|jpg|jpeg|png|bmp|swf|js|css)$

• 　　{

• 　　expires      30d;

• 　　}

• 　　}

• 　　log_format  access  '$remote_addr - $remote_user [$time_local] "$request" '

• 　　'$status $body_bytes_sent "$http_referer" '

• 　　'"$http_user_agent" $http_x_forwarded_for';

• 　　access_log  /usr/local/nginx/logs/access.log  access;

• 　　}


五、配置tomcat集群在11、12服务器操作修改server.xml配置文件：

• 　　192.168.8.11服务器：

• 　　1.在/usr/local/tomcat/conf/server.xml 中修改Enginx节点信息，大概在103行：

• 　　把

• 　　修改成：

• 　　

• 　　2.加入Cluster节点信息，大概在110行左右处加入如下内容：

•
  　　

•
  　　

• 　　expireSessionsOnShutdown="false"

• 　　notifyListenersOnReplication="true"/>

•
  　　

•
  　　

• 　　address="228.0.0.4"

• 　　port="45564"

• 　　frequency="500"

• 　　dropTime="3000"/>

•
  　　

• 　　address="192.168.8.11"

• 　　port="4000"

• 　　autoBind="100"

• 　　selectorTimeout="5000"

• 　　maxThreads="6"/>

•
  　　

•
  　　

• 　　

•
  　　

•
  　　

• 　　

•
  　　

• 　　filter=""/>

•
  　　

•
  　　

• 　　tempDir="/tmp/war-temp/"

• 　　deployDir="/tmp/war-deploy/"

• 　　watchDir="/tmp/war-listen/"

• 　　watchEnabled="false"/>

•
  　　

•
  　　

• 　　

• 　　192.168.8.12服务器：

• 　　1.在/usr/local/tomcat/conf/server.xml 中修改Enginx节点信息，大概在103行：

• 　　把

• 　　修改成：

• 　　

• 　　2.加入Cluster节点信息，大概在110行左右处加入如下内容：

•
  　　

•
  　　

• 　　expireSessionsOnShutdown="false"

• 　　notifyListenersOnReplication="true"/>

•
  　　

•
  　　

• 　　address="228.0.0.4"

• 　　port="45564"

• 　　frequency="500"

• 　　dropTime="3000"/>

•
  　　

• 　　address="192.168.8.12"

• 　　port="4000"

• 　　autoBind="100"

• 　　selectorTimeout="5000"

• 　　maxThreads="6"/>

•
  　　

•
  　　

• 　　

•
  　　

•
  　　

• 　　

•
  　　

• 　　filter=""/>

•
  　　

•
  　　

• 　　tempDir="/tmp/war-temp/"

• 　　deployDir="/tmp/war-deploy/"

• 　　watchDir="/tmp/war-listen/"

• 　　watchEnabled="false"/>

•
  　　

•
  　　

• 　　

• 　　3.测试目录负载均衡

• 　　在11、12服务器上建立测试目录，观察负载均衡情况。

• 　　mkdir -p /data/www/

• 　　cat /data/www/test.jsp

• 　　


• 　　4.启动各服务器服务

• 　　10服务器：

• 　　/usr/local/nginx/sbin/nginx

• 　　11、12服务器

• 　　startup.sh

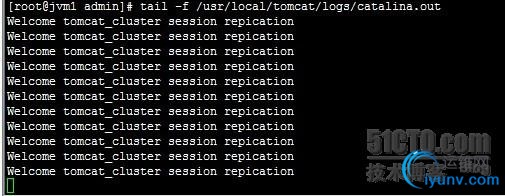

• 　　在浏览器上输入：192.168.8.10/test.jsp,然后分别在11、12服务器查看输出日志：

• 　　11服务器：


12服务器：

　　5.测试负载session
　　在/data/www目录下创建admin目录，再在admin目录下创建WEB-INF目录
　　mkdir -p /data/www/admin/WEB-INF

• 　　cd /data/www/admin/WEB-INF

• 　　vi web.xml

• 　　加入如下内容：

• 　　

• 　　TomcatDemo

• 　　

• 　　

• 　　PS: 这个必须加进去，不然也实现不了复制！

• 　　在admin目录下创建测试代码：

• 　　cat index.jsp

• 　　

• 　　

• 　　Cluster App Test

• 　　

• 　　Server Info:

• 　　

•
