nginx反代mogilefs实现海量小文件存储

cyc1111

　　一、简介
　　1、介绍
　　MogileFS 是一个开源的分布式文件系统，用于组建分布式文件集群，由 LiveJournal 旗下 Danga Interactive 公司开发，Danga 团队开发了包括 Memcached、MogileFS、Perlbal 等不错的开源项目：(注：Perlbal 是一个强大的 Perl 写的反向代理服务器)
　　2、MogileFS的特性
　　（1）工作在应用层提供服务
　　（2）无单点（至少存在两份副本在不同的节点上）
　　（3）自动文件复制
　　mogilefs将多个文件组织成一个单位进行复制，复制的最小单元是class
　　（4）传输中立，无特殊协议，可通过NFS或HTTP进行通信
　　（5）简单的命名空间
　　mogilefs是基于域（domain）来访问的，没有目录，所有的数据都直接存储在各存储空间中
　　3、MogileFS的几个部分
　　（1）database
　　使用mogdbsetup程序来初始化数据库。数据库保存了Mogilefs的所有元数据，因此数据库部分非常重要，如果这儿挂了，那么整个Mogilefs将处于不可用状态。所以最好是HA结构。
　　（2）mogstored（存储节点）

　　mogstored是数据存储的位置，用来数据的创建、删除、获取等，每一个节点必须向tracker注册，然后才能使用device>　　（3）tracker（跟踪器）
　　MogileFS的核心，是一个高度器，服务进程为mogilefsd。mogadm,mogtool的所有操作都要跟trackers打交道，Client的一些操作也需要定义好tracker，因此最好同时运行多个tracker来做负载均衡。
　　（4）工具
　　主要就是mogadm这个工具，用来在命令行下控制整个mogilefs系统以及查看状态等。
　　（5）Client
　　Client实际上是一个Perl的pm，可以写程序调用该pm来使用mogilefs系统，对整个系统进行读写操作。

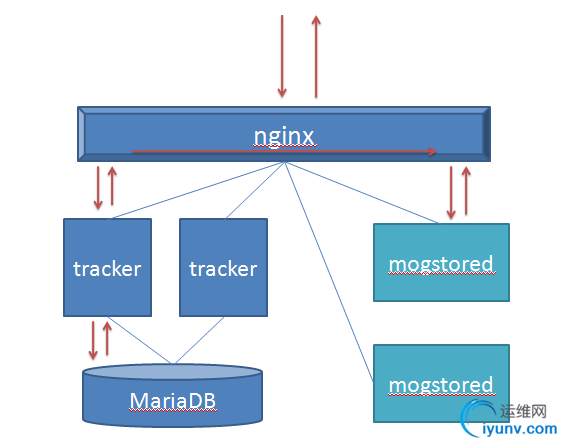

　　二、拓扑流程图

　　三、说明
　　1、规划说明
　　实验共有5台主机，nginx做为前端反向代理接收用户请求；mariadb作为存储mogilefs元数据的数据库；剩下的三台主机分别安装tracker+mogstore。
　　2、nginx反代流程
　　为了能够基于URL进行（而非fid），nginx需要安装一个第三方的mogilefs模块（nginx-mogilfes就是利用mogilefs的API开发的一个应用程序）来自动转换fid到URL的映射；当用户请求来的时候，nginx通过location的判定明确知道这是一个存储在后端mogilefs应用的话，将会启用反向代理机制，nginx把自己扮演为mogilefs的客户端，此时把URL当作键直接向后端发起文件查询请求，tracker就会返回一个地址；nginx再次扮演成客户端到对应的mogstored进程上取，当nginx拿到后就去响应前端的http请求
　　3、实验拓扑：

　　四、分布式文件系统的实现
　　1、配置数据库（172.16.7.10）
MariaDB [mogilefs]> grant all on *.* to 'root'@'172.16.7.10'; #授权root用户所有权限　　
MariaDB [mogilefs]>

　　
MariaDB [mogilefs]> grant all on *.* to  'moguser'@'172.16.%.%'>　　
MariaDB [mogilefs]> flush privileges;
　　2、安装配置mogilefs（三台主机）
　　（1）安装
[root@shuishui ~]# ls　　
anaconda-ks.cfg                        MogileFS-Server-mogilefsd-2.46-2.el6.noarch.rpm  perl-Net-Netmask-1.9015-8.el6.noarch.rpm
　　
install.log                            MogileFS-Server-mogstored-2.46-2.el6.noarch.rpm  perl-Perlbal-1.78-1.el6.noarch.rpm
　　
install.log.syslog                     MogileFS-Utils-2.19-1.el6.noarch.rpm
　　
MogileFS-Server-2.46-2.el6.noarch.rpm  perl-MogileFS-Client-1.14-1.el6.noarch.rpm
　　
[root@shuishui ~]# yum -y install *.rpm perl-IO-AIO
　　（2）配置tracker
　　①、修改mogilefsd的配置文件
[root@shuishui ~]# vim /etc/mogilefs/mogilefsd.conf　　
# Enable daemon mode to work in background and use syslog
　　
daemonize = 1
　　
# Where to store the pid of the daemon (must be the same in the init script)
　　
pidfile = /var/run/mogilefsd/mogilefsd.pid
　　
# Database connection information
　　
db_dsn = DBI:mysql:mogilefs:host=172.16.7.10    #数据库
　　
db_user = moguser        #数据库授权的用户
　　
db_pass = mogpass        #用户密码
　　
# IP:PORT to listen on for mogilefs client requests
　　
listen = 172.16.7.200:7001    #监听的端口及IP
　　
# Optional, if you don't define the port above.
　　
conf_port = 7001
　　
# Number of query workers to start by default.
　　
query_jobs = 10
　　
# Number of delete workers to start by default.
　　
delete_jobs = 1
　　
# Number of replicate workers to start by default.
　　
replicate_jobs = 5
　　
# Number of reaper workers to start by default.
　　
# (you don't usually need to increase this)
　　
reaper_jobs = 1
　　②、为mogilefsd设定数据库
[root@nmshuishui ~]# mogdbsetup --dbhost=172.16.7.10 --dbname=mogilefs --dbrootuser=root --dbuser=moguser --dbpass=mogpass　　③、查看7001端口是否成功监听
[root@nmshuishui ~]# service mogilefsd start

　　④、验证数据库
MariaDB [(none)]> use mogilefs　　
Database changed
　　
MariaDB [mogilefs]>
　　
MariaDB [mogilefs]> show tables;
　　
+----------------------+
　　
| Tables_in_mogilefs   |
　　
+----------------------+
　　
| checksum             |

　　
|>　　
| device               |
　　
| domain               |
　　
| file                 |
　　
| file_on              |
　　
| file_on_corrupt      |
　　
| file_to_delete       |
　　
| file_to_delete2      |
　　
| file_to_delete_later |
　　
| file_to_queue        |
　　
| file_to_replicate    |
　　
| fsck_log             |
　　
| host                 |
　　
| server_settings      |
　　
| tempfile             |
　　
| unreachable_fids     |
　　
+----------------------+
　　（3）配置mogstored
[root@shuishui ~]# mkdir /www/mogdata/dev3 -pv　　
[root@shuishui ~]#
　　
[root@shuishui ~]# chown -R mogilefs.mogilefs /www/mogdata/dev1/ /var/run/mogilefsd//var/run/mogilefsd/
　　
[root@shuishui ~]#
　　
#########配置mogstored#########
　　
[root@shuishui ~]# vim /etc/mogilefs/mogstored.conf
　　
maxconns = 10000
　　
httplisten = 0.0.0.0:7500
　　
mgmtlisten = 0.0.0.0:7501
　　
docroot = /www/mogdata
　　（4）查看7500端口监听状态

　　（5）添加主机
[root@nmshuishui ~]# mogadm --trackers=172.16.7.200:7001 host add 172.16.7.200 --ip=172.16.7.200 --status=alive　　
###查看添加主机命令
　　
[root@nmshuishui ~]# mogadm --trackers=172.16.7.200:7001 host list
　　（6）添加设备
[root@nmshuishui ~]# mogadm --trackers=172.16.7.200:7001 device add 172.16.7.200 1　　
###查看设备命令
　　
[root@nmshuishui ~]# mogadm --trackers=172.16.7.200:7001 device list
　　（7）添加domain
[root@nmshuishui ~]# mogadm --trackers=172.16.7.200:7001 domain add images　　
[root@nmshuishui ~]# mogadm --trackers=172.16.7.200:7001 domain add files
　　
###列出domain###
　　
[root@nmshuishui ~]# mogadm --trackers=172.16.7.200:7001 domain list
　　（8）添加class
[root@nmshuishui ~]# mogadm --trackers=172.16.7.200:7001>
[root@nmshuishui ~]# mogadm --trackers=172.16.7.200:7001>
　　
[root@nmshuishui ~]# mogadm --trackers=172.16.7.200:7001>　　（9）配置其它两台主机的mogilefsd和mogstored
　　因为这三台主机的tracker区用一个数据库，所以在安装配置时，不需再重新设定数据库，只配置相应的mogilefsd和mogstored配置文件就可以了
　　（10）查看最后的状态信息
　　①、列出所有主机

　　②、列出所有设备

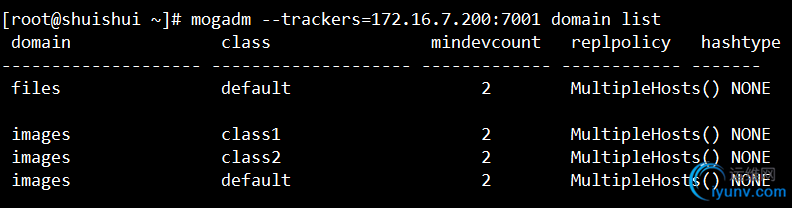

　　③、列出所有domain

　　（11）上传图片资源到mogilefs

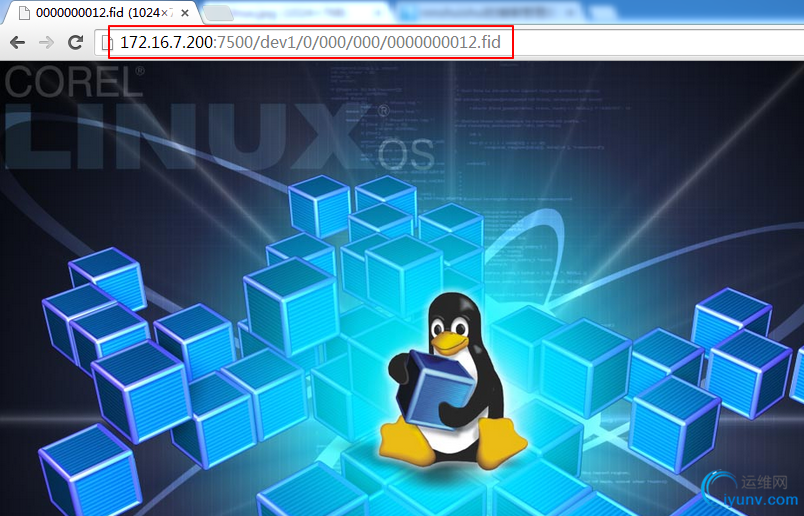

[root@nmshuishui ~]# mogupload --trackers=172.16.7.200:7001 --domain=images --key='linux.jpg' --file='/root/1.jpg'　　（12）使用mogfileinfo获取上传图片的访问路径

　　五、配置nginx服务器（172.16.7.10）
　　1、解压nginx-mogilefs-module-master.zip模块
　　2、先停止nginx服务器，编译安装第三方模块
cd nginx-1.4.7　　
./configure --prefix=/usr/local/nginx --sbin-path=/usr/local/nginx/nginx --conf-path=/etc/nginx/nginx.conf --pid-path=/usr/local/nginx/nginx.pid --with-pcre --add-module=/root/mogilefs/nginx-mogilefs-module-master
　　
make && make install
　　3、修改nginx配置文件
[root@shuishui ~]# vim /etc/nginx/nginx.conf　　
http {
　　include       mime.types;
　　default_type  application/octet-stream;
　　#log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
　　#                  '$status $body_bytes_sent "$http_referer" '
　　#                  '"$http_user_agent" "$http_x_forwarded_for"';
　　#access_log  logs/access.log  main;
　　sendfile        on;
　　#tcp_nopush     on;
　　#keepalive_timeout  0;
　　keepalive_timeout  65;
　　gzip  on;
　　upstream mogcluster {                #定义upstream，做负载均衡轮调
　　server  172.16.7.200:7001;
　　server  172.16.7.201:7001;
　　server  172.16.7.202:7001;
　　}
　　server {
　　listen       80;
　　server_name  localhost;
　　#charset koi8-r;
　　#access_log  logs/host.access.log  main;
　　location / {
　　root   html;
　　index  index.html index.htm;
　　}
　　location /images/ {                    #增加此location
　　mogilefs_tracker mogcluster;
　　mogilefs_domain images;
　　mogilefs_methods GET PUT DELETE;
　　mogilefs_pass {
　　proxy_pass $mogilefs_path;
　　proxy_hide_header Content-Type;
　　proxy_buffering off;
　　}
　　}
　　# redirect server error pages to the static page /50x.html
　　#
　　error_page   500 502 503 504  /50x.html;
　　location = /50x.html {
　　root   html;
　　}
　　}
　　
}

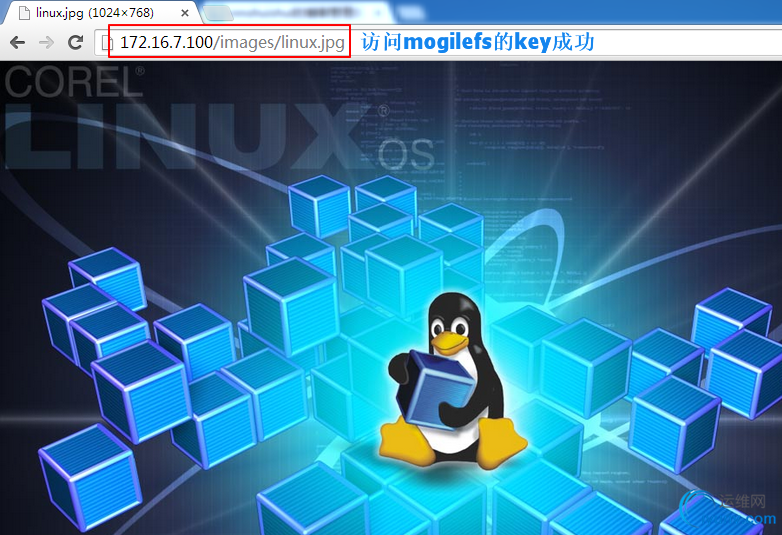

　　六、基于key做访问测试
