说明
上一章节 nginx+tomcat+redis负载均衡,实现session共享，本次我们使用另一种方式来实现session会话共享，以及实现一套线上运行的环境，
重定提示
本次将重点列于 memcache、ansible 以及keepalived功能的实现上
实验环境
jdk: 8u141
tomcat: 8.5.30 * 2
nginx: 1.12.1 * 2
keepalived： yum
memcache: yum * 2
ansible： yum
IP地址： 192.168.172.129-134 总六台 第一次手动加简单的ansible，第二次直接用ansible其它的(学习中)
软件下载：
memcached-session-manager
需要下载的包[memcached-session-manager-tc8-2.3.0、spymemcached-2.12.3、memcached-session-manager-2.3.0、msm-javolution-serializer-2.1.1,javolution-5.4.3.1]
java 需要下载的包jdk-8u141-linux-x64
拓扑图
拓扑-实验说明
1、keepalived实现Nginx负载均衡高可用, keepalived实现服务高可用将在本章节实现它；
2、nginx反向代理tomcat服务器,我们这里反代将不在使用ip地址的方式,直接使用主机名来实现，当tomcatA挂掉之后直接上线tomcatB替代但主机名不变,使用docker network方式；
3、session保持我们将直接使用memcacehd的方式来实现，本章将重点来强调它，以及最后与redis的对比；
4、有木有招人的收了我吧，名称即我Q可随时加我，北京地区。
5、如果想实现数据库的预热功能以及KEY对应memcached的功能，那就需要跟开发对接一下了。
6、两两安装，安装一：使用ansible+脚本方式，安装二：使用ansible+playbooks方式
memcache说明
memcache特点
Memcached是一个开源的，高性能的内存绶存软件，memcached作为高速运行的分布式缓存服务器，具有以下的特点。
- 1、完全基于内存缓存
- 2、节点是完全独立的
- 3、缓存的数据都是以kv的形式存在
- 4、无持久化机制，一旦重启服务器，这部分数据将全部丢失
- 5、当内存缓存的数据容量超过设定的内存值时，就自动使用Lru算法删除过期的kv对
- 6、memcache会对设定的内存进行分块，再把块分组，然后提供服务
- 7、cs架构
- 8、memcached不互相通信的分布式，实现为一致性Hash取模, ( 3台mem每次存储只存一台 N%3，取也是一样 )
memcace教程

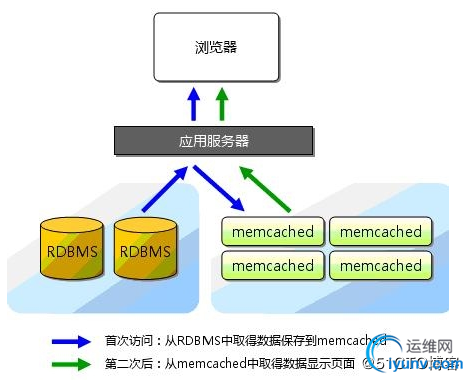

Memcached简洁而强大。它的简洁设计便于快速开发，减轻开发难度，解决了大数据量缓存的很多问题。它的API兼容大部分流行的开发语言。
一般的使用目的是，通过缓存数据库查询结果，减少数据库访问次数，以提高动态Web应用的速度、提高可扩展性。
相关提问
1、Memcached是什么，有什么作用？
Memcached是一个开源的，高性能的内存绶存软件
作用：通过事先规划好的内存空间中临时缓存数据库中的各类数据，以达到减轻数据库的直接并发访问，从而提升数据库的访问性能。
2、memcache内存管理机制
memcache利用slab allocation机制来分配和管理内存，大概原理，先按照预定的大小，将分配memcache的内存分割成特定长度的内存块，再将块分组，这些内存块不会释放，可以重复利用。
Slab Allocator的缺点： 由于分配的是固定的长度，因为无法有效的利用分配内存
3、memcache与redis有哪些区别
数据类型：redis比memcache支持更多的数据类型，数据特性，如set list
性能：memcache是完全基于内存的，而redis是支持持久化的 redis的缓存是比不上memcached的， 但memcached重启之后数据就会完全丢失
持久化： memcache一旦重启，数据将全部丢失，redis有多种机制比如，主从，哨兵+主从，集群的方式
4、Memcached服务分布式集群如何实现？
Memcached集群和web服务集群是不一样的，所有Memcached的数据总和才是数据库的数据。每台Memcached都是部分数据。
MSM工作原理
session保持的方式：在Tomcat实现负载均衡后，客户端的请求会被调度至不同的服务器，session信息往往保存在其中一台服务器的内存中，若之后的请求被调度至其他的服务器上，则客户端无法访问到之前的session信息。解决这一问题的方式有3种：
session绑定：在调度时，将同一个客户端的请求始终调度至同一台服务器；可以在前端的代理服务器上配置相应的参数实现，但是这种方式会影响负载均衡的效果，并且其中的一台服务器故障了，其上的session信息也会全部丢失。
session复制：将多台服务器上的session信息实时进行同步；通过同步session实现，即每一个会话的session信息存在于所有的服务器上，这个不适用于大型的集群环境
session服务器，将所有服务器上的session信息都存放至session服务器；将session信息集中存放至一台专用的服务器上，服务器在处理请求时会首先将session信息从memcache同步至本地，然后进行处理
粘性模式(Sticky Session）：Tomcat本地Session为主Session，Memcached中的Session为备Session；安装在Tomcat上的MSM使用本机内存保存Session，当一个请求执行完毕之后，如果对应的Session在本地不存在（即某用户的第一次请求），则将该Session复制一份至Memcached；当该Session的下一个请求到达时，会使用Tomcat的本地Session，请求处理结束之后，Session的变化会同步更新到 Memcached，保证数据一致。当集群中的一个Tomcat挂掉，下一次请求会被路由到其他Tomcat上。负责处理此此请求的Tomcat并不清楚Session信息，于是从Memcached查找该Session，更新该Session并将其保存至本机。此次请求结束，Session被修改，送回Memcached备份。
非黏性模式：Tomcat本地Session为中转Session，Memcached为主备Session；收到请求，加载备Session至本地容器，若备Session加载失败则从主Session加载；请求处理结束之后，Session的变化会同步更新到Memcached，并清除Tomcat本地Session
ansible+脚本安装
安装方式一： ansible+脚本

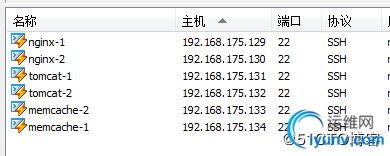

1.1、IP地址分配说明
1.2、机器互信
nginx2上操作
yum -y install ansible
# Host ]# vim /etc/ansible/hosts 最后添加所有主机
[all]
192.168.175.129 虚机问题 地址从 129 改为 125
192.168.175.130
192.168.175.131
192.168.175.132
192.168.175.133
192.168.175.134
[nginx]
192.168.175.129
192.168.175.130
[tomcat]
192.168.175.131
192.168.175.132
[mem]
192.168.175.133
192.168.175.134
# 直接免交互输入
Host ]# ssh-keygen -t rsa -P "" -f ~/.ssh/id_rsa
Host]# cat ~/.ssh/id_dsa.pub >> ~/.ssh/authorized_keys
Host]# scp ~/.ssh/authorized_keys root@192.168.175.130:/root/.ssh/
进行测试
Host]# ansible all -a date
192.168.175.129 | SUCCESS | rc=0 >>
2018年 05月 05日 星期六 23:40:34 CST
....... 成功
1.3、nginx安装
Host ]# ansible nginx -m copy -a "src=nginx dest=/tmp"
192.168.175.129 | SUCCESS => {
"changed": true,
"dest": "/tmp/",
"src": "/root/nginx"
}
....

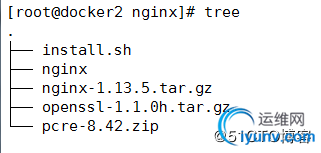

mkdir]# mkdir nginx # 安装目录以及软件都放至这个目录下
需要下载的软件包：
nginx]# cat install.sh
#!/bin/bash
#
# Name: nginx 安装
# Version Number:1.01
# Language:bash shell
# Date:2018年05月05日 23:09:21
# Author:xiong
filepath=$(cd $(dirname "$0");pwd)
nginx_version="1.13.5"
yum -y install gcc gcc-c++ install gd gd-devel perl-ExtUtils-Embed wget unzip tar make
cd ${filepath}
tar xf nginx-${nginx_version}.tar.gz
tar xf openssl-1.1.0h.tar.gz
unzip pcre-8.42.zip
# 配置nginx，为了以后便于理解,分开搞
groupadd -g 1000 nginx && useradd -g 1000 -u 1000 nginx
cd ${filepath}/nginx-${nginx_version}
./configure --prefix=/usr/local/nginx --user=nginx --with-select_module --with-http_ssl_module --with-http_realip_module --with-http_image_filter_module --with-http_sub_module --with-http_dav_module --with-http_flv_module --with-http_gunzip_module --with-http_gzip_static_module --with-http_auth_request_module --with-http_random_index_module --with-http_secure_link_module --with-http_stub_status_module --with-http_perl_module --with-stream --with-stream_ssl_module --with-stream_realip_module --with-pcre=${filepath}/pcre-8.42 --with-openssl=${filepath}/openssl-1.1.0h
cd ${filepath}/nginx-${nginx_version}
make && make install
chown nginx.nginx /usr/local/nginx -R
echo "export PATH=/usr/local/nginx/sbin:\$PATH" >> /etc/profile.d/nginx.sh
source /etc/profile.d/nginx.sh
cd ../
cp -i nginx /etc/init.d
rm -rf /etc/init.d/nginx
chmod +x /etc/init.d/nginx
/etc/init.d/nginx start
启动脚本
nginx]# cat nginx
#!/bin/sh
#
# nginx - this script starts and stops the nginx daemon
#
# chkconfig: - 85 15
# description: Nginx is an HTTP(S) server, HTTP(S) reverse \
# proxy and IMAP/POP3 proxy server
# processname: nginx
# config: /usr/local/nginx/conf/nginx.conf
# Source function library.
. /etc/rc.d/init.d/functions
# Source networking configuration.
. /etc/sysconfig/network
Nginx_path="/usr/local/nginx"
Nginx_conf=${Nginx_path}/conf/nginx.conf
Nginx_bin=${Nginx_path}/sbin/nginx
status(){
/usr/bin/ps -ef | grep nginx | grep master &>/dev/null
[ $? -eq 0 ] && echo "Nginx 正在运行" || echo "Nginx 已关闭"
}
start(){
status
${Nginx_bin} -c ${Nginx_conf}
[ $? -eq 0 ] && echo "Nginx 启动完成" || echo "Nginx 启动失败" ${Nginx_bin} -t
}
stop(){
status
${Nginx_bin} -s stop
[ $? -eq 0 ] && echo "Nginx 已关闭" || echo "Nginx关闭失败,请手动kill进程" ps -ef | grep nginx
}
reload(){
${Nginx_bin} -s>
}
restart(){
stop
start
}
case $1 in
start)
start ;;
stop)
stop ;;
status)
status ;;
reload)
reload ;;
restart)
restart ;;
*)
echo "使用方法 service nginx ( start | stop | status |>
esac
安装： 运行命令
ansible nginx -m copy -a "src=nginx dest=/tmp"
ansible nginx -m shell -a "bash /tmp/nginx/install.sh"
如果想直接使用nginx 命令，需要关闭连接重新打开一下，因为source可能不生效。
1.4、tomcat安装
需要下载的软件： jdk-8u141-linux-x64.rpm， apache-tomcat-8.5.30.tar.gz
注意：每个安装都是不同的目录
#!/bin/bash
#
# Name: tomcat 安装
# Version Number:1.01
# Language:bash shell
# Date:2018年05月06日 00:20:28
# Author:xiong
filepath=$(cd $(dirname "0");pwd)
file_abs_path=${filepath}/tomcat
# 定义tomcat_jdk的版本
tomcat_version=8.5.30
jdk_version=8u141
# 定义tomcat_jdk名称
tomcat_name=apache-tomcat-${tomcat_version}.tar.gz
jdk_name=jdk-${jdk_version}-linux-x64.rpm
if [ ! -d /usr/java/default ];then
rpm -ivh ${file_abs_path}/${jdk_name}
echo -e "export JAVA_HOME=/usr/java/default\nexport PATH=\${JAVA_HOME}/bin:\$PATH" >> /etc/profile.d/java.sh
echo -e "export JRE_HOME=/usr/java/default\nexport PATH=\${JRE_HOME}/bin:\$PATH" >> /etc/profile.d/java.sh
source /etc/profile.d/java.sh
else
echo "jdk 已安装"
fi
if [ ! -d /usr/local/apache-tomcat-8.5.30 ] ;then
tar xf ${file_abs_path}/${tomcat_name} -C /usr/local/
ln -sv /usr/local/apache-tomcat-8.5.30 /usr/local/tomcat
echo -e "export CATALINA_HOME=/usr/local/tomcat\nexport PATH=\${CATALINA_HOME}/bin:\$PATH" >> /etc/profile.d/tomcat.sh
source ${filepath}/tomcat/start.sh
else
echo "tomcat 已安装"
fi
/usr/local/tomcat/bin/catalina.sh start
安装： 安装前先 cd .. 退到上一级
ansible tomcat -m copy -a "src=tomcat dest=/root"
ansible tomcat -m shell -a "bash /root/tomcat/install.sh"
1.5、keepalived+memcached安装
ansible mem -m yum -a "name=memcached state=present"
ansible nginx -m yum -a "name=keepalived state=present"
2、配置
2.1、tomcat+mem实现session共享
需要下载的包[memcached-session-manager-tc8-2.3.0、spymemcached-2.12.3、memcached-session-manager-2.3.0、msm-javolution-serializer-2.1.1,javolution-5.4.3.1]
Host] # mkdir lib
tomcat]# ls lib/
javolution-5.4.3.1.jar memcached-session-manager-tc8-2.3.0.jar spymemcached-2.12.3.jar
memcached-session-manager-2.3.0.jar msm-javolution-serializer-2.1.1.jar
# 复制到tomcat的lib目录下
[root@docker2 tomcat]# ansible tomcat -m copy -a "src=lib dest=/usr/local/tomcat/"
配置server.xml文件
memcachedNodes="n1:192.168.175.131:11211,n2:192.168.175.132:11211"
failoverNodes="n1"
requestUriIgnorePattern=".*\.(ico|png|gif|jpg|css|js)$"
transcoderFactoryClass="de.javakaffee.web.msm.serializer.javolution.JavolutionTranscoderFactory"
/>
其它的都不动 就新加一个
Host]# ansible tomcat -m copy -a "src=server.xml dest=/usr/local/tomcat/conf"
注意：两个tomcat都需要增加，我们这先用来做测试
Host] # mkdir test
vim index.jsp
TomcatA
TomcatA.
Session>
Created on
最后启动：
Host]# ansible tomcat -m shell -a "/usr/local/tomcat/bin/catalina.sh stop"
Host]# ansible tomcat -m shell -a "/usr/local/tomcat/bin/catalina.sh start"
Host]# ansible tomcat -m shell -a "ss -tnl"
2.2、使用Nginx反向代理tomcat
nginx改nginx.conf文件 两个机器相同的配置
#user nobody;
user nginx;
worker_processes auto;
#error_log logs/error.log;
#error_log logs/error.log notice;
#error_log logs/error.log info;
#
pid /var/run/nginx.pid;
events {
worker_connections 51200;
}
http {
include mime.types;
include conf.d/*.conf;
default_type application/octet-stream;
log_format main '$remote_addr - $remote_user [$time_local] "$request" '
'$status $body_bytes_sent "$http_referer" '
'"$http_user_agent" "$http_x_forwarded_for"';
#access_log logs/access.log main;
sendfile on;
client_header_timeout 600s;
client_body_timeout 600s;
client_max_body_size 100m; #允许客户端请求的最大单个文件字节数
client_body_buffer_size 256k; #缓冲区代理缓冲请求的最大字节数，可以理解为先保存到本地再传给用户
gzip on;
gzip_min_length 1k;
gzip_buffers 4 16k;
gzip_http_version 1.1;
gzip_comp_level 9;
gzip_types text/plain application/x-javascript text/css application/xml text/javascript application/x-httpd-php;
gzip_vary on;
server_tokens off;
tcp_nopush on;
keepalive_timeout 65;
upstream tom {
server 192.168.175.131:8080;
server 192.168.175.132:8080;
}
server {
listen 80;
server_name 127.0.0.1;
location / {
proxy_pass http://tom;
}
}
}
效果
两台机器访问可见session>
日志可以说明问题，两个客户 当然必须得是两个session了
2.3、keepalived负载均衡
关于keepalived的配置请查看keepalived实现服务高可用
，具体配置不做讲解
! Configuration File for keepalived
global_defs {
notification_email {
acassen@firewall.loc
failover@firewall.loc
sysadmin@firewall.loc
}
router_id LVS_DEVEL
vrrp_skip_check_adv_addr
vrrp_strict
vrrp_garp_interval 0
vrrp_gna_interval 0
}
vrrp_script chk_http_port {
script "/etc/keepalived/check_nginx.sh"
interval 1
weight -15
fall 3
}
从这里开始才开始改变配置
vrrp_instance VI_1 {
state MASTER # 从改为BACKUP
interface ens38 # 这里是你的接口地址
virtual_router_id 51 # 路由ID两个保持一致，如果修改了组播地址也需要保持一致
priority 100 # 优先级 从改为90
从这里开始 两个配置都是一样的
advert_int 1
authentication {
auth_type PASS
auth_pass xiooo
}
virtual_ipaddress {
192.168.175.100
}
track_script {
chk_http_port
}
}
virtual_server 192.168.175.100 80 {
delay_loop 60
lb_algo rr
lb_kind DR
persistence_timeout 50
protocol TCP
real_server 192.168.175.130 80 {
weight 1
HTTP_GET {
url {
path /
digest 7f9c8adff625e7583b27dca2ceff7753
}
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
}
}
real_server 192.168.175.125 80 {
weight 1
HTTP_GET {
url {
path /
digest 864f178b239923100aa96d2087de374e
}
connect_timeout 3
nb_get_retry 3
delay_before_retry 3
}
}
}
keepalived]# cat check_nginx.sh
#!/bin/bash
#
count=`ps -C nginx --no-heading | wc -l`
time=`date "+%Y-%m-%d %H-%M"`
if [ ${count} == 0 ];then
echo "${time} - keepalived fail " > /tmp/keepalive_status.txt
/usr/bin/systemctl stop keepalived
else
echo "${time} - keepalive ok" > /tmp/keepalive_status.txt
fi
最后启动两个keepalived
虚拟地址为 192.168.175.100
抓包以及其它的请看上面链接的文章，我这就不重复造轮子了。
如果想ping通VIP的话 需要在 keepalived.conf中
# vrrp_strict 注释它。
最后直接使用浏览器就能访问看到效果了，
最后日志应该是每个机器轮询，我这虚拟机有点问题，在真机上是好的。
最后附上所有的配置文件下载链接： 密码：6o3a
ansible+playbook安装
这里使用ansible playbook安装方式 待更新
|
|
|
