keeplive+haproxy+nginx-hades

huangfen2002

　　Nginx ("engine x") 是一个高性能的 HTTP 和 反向代理服务器，也是一个 IMAP/POP3/SMTP 代理服务器。 Nginx 是由 Igor Sysoev 为俄罗斯访问量第二的 Rambler.ru 站点开发的，第一个公开版本0.1.0发布于2004年10月4日。其将源代码以类BSD许可证的形式发布，因它的稳定性、丰富的功能集、示例配置文件和低系统资源的消耗而闻名
　　
　　Keepalivedt做高可用，其高可用，都是站在服务器脚本去说的高可用，而不是服务的角度,也就是说，如果服务器DOWN机或者网络出现故障，高可用是可以实现自动切换的。如果运行的服务，比如Nginx挂掉,这些高可用软件是意识不到的，需要自己写脚本去实现服务的切换
　　HAProxy是一个使用C语言编写的自由及开放源代码软件[1]，其提供高可用性、负载均衡，以及基于TCP和HTTP的应用程序代理。
　　HAProxy特别适用于那些负载特大的web站点，这些站点通常又需要会话保持或七层处理。HAProxy运行在当前的硬件上，完全可以支持数以万计的并发连接。并且它的运行模式使得它可以很简单安全的整合进您当前的架构中， 同时可以保护你的web服务器不被暴露到网络上。
　　HAProxy实现了一种事件驱动, 单一进程模型，此模型支持非常大的并发连接数。多进程或多线程模型受内存限制 、系统调度器限制以及无处不在的锁限制，很少能处理数千并发连接。事件驱动模型因为在有更好的资源和时间管理的用户空间(User-Space) 实现所有这些任务，所以没有这些问题。此模型的弊端是，在多核系统上，这些程序通常扩展性较差。这就是为什么他们必须进行优化以 使每个CPU时间片(Cycle)做更多的工作。
　　master        nginx+keeplive+haproxy  192.168.1.108
　　master/slave    nginx+keeplive+haproxy  192.168.1.103
　　vip          192.168.1.200
　　实验环境
　　centos_6.8(x64)
　　实验软件
　　pcre-8.10.tar.gz
　　nginx-1.1.1.tar.gz
　　keepalived-1.2.1.tar.gz
　　haproxy-1.4.8.tar.gz
　　软件安装
　　yum install -y gcc gcc-c++* make* cmake* zlib* openssl* popt* nmap* ntp* lrzsz* autoconf* automake* libxml*  ncurses* libmcrypt* ipvsadm* libnl-devel* kernel-devel
　　/etc/rc.d/init.d/ntpd start
　　ntpdate 服务器IP
　　clock -w
　　chkconfig --level 35 ntpd on
　　tar zxvf pcre-8.10.tar.gz
　　cd pcre-8.10
　　./configure
　　make && make install
　　tar zxvf nginx-1.1.1.tar.gz
　　cd nginx-1.1.1
　　./configure --prefix=/usr/local/nginx --with-http_stub_status_module
　　make && make install
　　/usr/local/nginx/sbin/nginx -t  检查nginx配置
　　nginx: the configuration file /usr/local/nginx/conf/nginx.conf syntax is ok
　　nginx: configuration file /usr/local/nginx/conf/nginx.conf test is successfu
　　如果看到这行提示，证明nginx配置没有错误

　　/usr/local/nginx/sbin/nginx -s>　　nginx: [error] invalid PID number "" in "/usr/local/nginx/logs/nginx.pid"
　　/usr/local/nginx/sbin/nginx -c /usr/local/nginx/conf/nginx.conf

　　/usr/local/nginx/sbin/nginx -s>　　cp /usr/local/nginx/sbin/nginx /etc/init.d/
　　chmod +x /etc/init.d/nginx
　　/etc/rc.d/init.d/nginx                  启动nginx
　　/usr/local/nginx/sbin/nginx &             也可以使用这种办法启动nginx
　　cp /usr/local/nginx/html/index.html /root/
　　echo > /usr/local/nginx/html/index.html

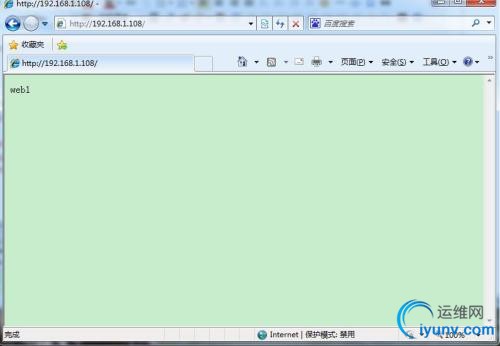

　　echo web1 > /usr/local/nginx/html/index.html  master端192.168.1.108
　　tail /usr/local/nginx/html/index.html
　　web1

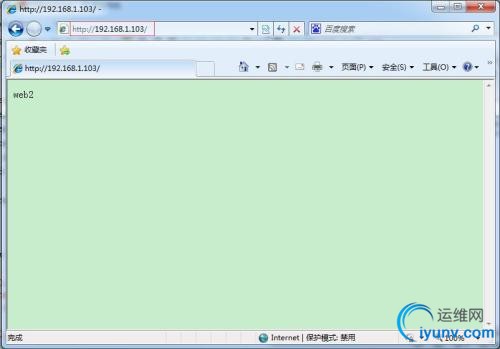

　　echo web2 > /usr/local/nginx/html/index.html  slave端192.168.1.103操作
　　tail /usr/local/nginx/html/index.html
　　web2
　　tar zxvf keepalived-1.2.1.tar.gz
　　cd keepalived-1.2.1
　　ll /usr/src/kernels/
　　total 4
　　drwxr-xr-x 22 root root 4096 May  8 18:01 2.6.32-696.1.1.el6.x86_64
　　./configure --prefix=/usr/local/keeplived
　　--with-kernel-dir=/usr/src/kernels/2.6.32-696.1.1.el6.x86_64
　　Keepalived configuration
　　------------------------
　　Keepalived version       : 1.2.1
　　Compiler                 : gcc
　　Compiler flags           : -g -O2
　　Extra Lib                : -lpopt -lssl -lcrypto
　　Use IPVS Framework       : Yes
　　IPVS sync daemon support : Yes
　　Use VRRP Framework       : Yes  3个必须是yes
　　Use Debug flags          : No
　　make  &&  make install
　　cp /usr/local/keeplived/etc/rc.d/init.d/keepalived   /etc/rc.d/init.d/
　　chmod +x /etc/rc.d/init.d/keepalived
　　cp /usr/local/keeplived/etc/sysconfig/keepalived /etc/sysconfig/
　　cp /usr/local/keeplived/etc/keepalived/keepalived.conf /etc/keepalived/
　　cp /usr/local/keeplived/sbin/keepalived /usr/sbin/
　　chmod +x /usr/sbin/keepalived
　　echo "/usr/local/nginx/sbin/nginx" >>  /etc/rc.local
　　echo "/etc/init.d/keepalived start" >>  /etc/rc.local  开机启动服务
　　/etc/init.d/keepalived start
　　Starting keepalived: [  OK  ]
　　tar zxvf haproxy-1.4.8.tar.gz
　　cd haproxy-1.4.8
　　uname -a
　　Linux centos6 2.6.32-642.el6.x86_64 #1 SMP Tue May 10 17:27:01 UTC 2016 x86_64 x86_64 x86_64 GNU/Linux
　　make TARGET=linux26 PREFIX=/usr/local/haproxy
　　make install PREFIX=/usr/local/haproxy
　　useradd -s /sbin/nologin haproxy
　　chown -R haproxy.haproxy /usr/local/haproxy
　　ll /usr/local/haproxy/
　　total 12
　　drwxr-xr-x 3 haproxy haproxy 4096 May  8 16:36 doc
　　drwxr-xr-x 2 haproxy haproxy 4096 May  8 16:36 sbin
　　drwxr-xr-x 3 haproxy haproxy 4096 May  8 16:36 share   默认没有.cfg 配置文件
　　touch /usr/local/haproxy/haproxy.cfg
　　vim  /usr/local/haproxy/haproxy.cfg
　　global
　　log 127.0.0.1 local0
　　maxconn 5120
　　chroot /usr/local/haproxy
　　user haproxy
　　group haproxy
　　daemon
　　quiet
　　nbproc  1
　　pidfile /usr/local/haproxy/haproxy.pid
　　debug
　　defaults
　　log 127.0.0.1 local3
　　mode http
　　option httplog
　　option httpclose
　　option  dontlognull
　　#option  forwardfor
　　option  redispatch
　　retries 2
　　maxconn 2000
　　balance source
　　contimeout      5000
　　clitimeout      50000
　　srvtimeout      50000
　　listen web_proxy :8080  web页面配置 nginx默认端口80造成IP冲突 修改为8080
　　server www1  nginx_master服务器IP:80  weight 5 check inter 2000 rise 2 fall 5
　　server www2  nginx_slave服务器IP:80  weight 5 check inter 2000 rise 2 fall 5
　　listen  mysql
　　bind 0.0.0.0:7306  7306为代理数据库虚拟端口
　　mode tcp
　　server mysql 后端数据库IP:3306
　　mode http
　　#transparent
　　stats uri / haproxy-stats
　　stats realm Haproxy \ statisti
　　/usr/local/haproxy/sbin/haproxy -f /usr/local/haproxy/haproxy.cfg & 启动服务
　　pkill haproxy  杀死进程
　　touch  /etc/init.d/haproxy
　　vim   /etc/init.d/haproxy
　　-----------------------------------------------------------------------
　　#!/bin/bash
　　#
　　# haproxy
　　#
　　# chkconfig: 35 85 15

　　# description: HAProxy is a free, very fast and>　　# offering high availability, load balancing, and \
　　# proxying for TCP and HTTP-based applications
　　# processname: haproxy
　　# config: /usr/local/haproxy/haproxy.cfg  haproxy配置文件目录
　　# pidfile: /usr/local/haproxy/haproxy.pid
　　# Source function library.
　　. /etc/rc.d/init.d/functions
　　# Source networking configuration.
　　. /etc/sysconfig/network
　　# Check that networking is up.
　　[ "$NETWORKING" = "no" ] && exit 0
　　config="/usr/local/haproxy/haproxy.cfg"  haproxy 配置文件目录
　　exec="/usr/local/haproxy/sbin/haproxy"
　　prog=$(basename $exec)
　　[ -e /etc/sysconfig/$prog ] && . /etc/sysconfig/$prog
　　lockfile=/var/lock/subsys/haproxy
　　check() {
　　$exec -c -V -f $config
　　}
　　start() {
　　$exec -c -q -f $config
　　if [ $? -ne 0 ]; then
　　echo "Errors in configuration file, check with $prog check."
　　return 1
　　fi
　　echo -n $"Starting $prog: "
　　# start it up here, usually something like "daemon $exec"
　　daemon $exec -D -f $config -p /var/run/$prog.pid
　　retval=$?
　　echo
　　[ $retval -eq 0 ] && touch $lockfile
　　return $retval
　　}
　　stop() {
　　echo -n $"Stopping $prog: "
　　# stop it here, often "killproc $prog"
　　killproc $prog
　　retval=$?
　　echo
　　[ $retval -eq 0 ] && rm -f $lockfile
　　return $retval
　　}
　　restart() {
　　$exec -c -q -f $config
　　if [ $? -ne 0 ]; then
　　echo "Errors in configuration file, check with $prog check."
　　return 1
　　fi
　　stop
　　start
　　}
　　reload() {
　　$exec -c -q -f $config
　　if [ $? -ne 0 ]; then
　　echo "Errors in configuration file, check with $prog check."
　　return 1
　　fi
　　echo -n $"Reloading $prog: "
　　$exec -D -f $config -p /var/run/$prog.pid -sf $(cat /var/run/$prog.pid)
　　retval=$?
　　echo
　　return $retval
　　}
　　force_reload() {
　　restart
　　}
　　fdr_status() {
　　status $prog
　　}
　　case "$1" in
　　start|stop|restart|reload)
　　$1
　　;;
　　force-reload)
　　force_reload
　　;;
　　checkconfig)
　　check
　　;;
　　status)
　　fdr_status
　　;;
　　condrestart|try-restart)
　　[ ! -f $lockfile ] || restart
　　;;
　　*)
　　echo $"Usage: $0 {start|stop|status|checkconfig|restart|try-restart|reload|force-reload}"
　　exit 2
　　esac
　　-----------------------------------------------------------------------------
　　chmod +x /etc/init.d/haproxy  使用脚本方式重启服务
　　ps -aux | grep haporxy
　　Warning: bad syntax, perhaps a bogus '-'? See /usr/share/doc/procps-3.2.8/FAQ
　　haproxy   9165  0.1  0.1  14072  1856 pts/0    S    17:01   0:00 /usr/local/haproxy/sbin/haproxy -f /usr/local/haproxy/haproxy.cfg
　　root      9167  0.0  0.0 103316   836 pts/0    S+   17:05   0:00 grep haproxy
　　netstat -tuplna | grep nginx
　　tcp        0      0 0.0.0.0:80                  0.0.0.0:*                   LISTEN      11343/nginx
　　ps -aux | grep nginx
　　Warning: bad syntax, perhaps a bogus '-'? See /usr/share/doc/procps-3.2.8/FAQ
　　root     38686  0.0  0.1  20160  1180 ?        Ss   10:48   0:00 nginx: master process /usr/local/nginx/sbin/nginx -c /usr/local/nginx/conf/nginx.conf
　　nobody   38691  0.0  0.1  20544  1284 ?        S    10:49   0:00 nginx: worker process
　　root     38711  0.0  0.0 103260   836 pts/1    S+   10:51   0:00 grep nginx
　　以上所有操作 master端点 和slave端相同
　　
　　

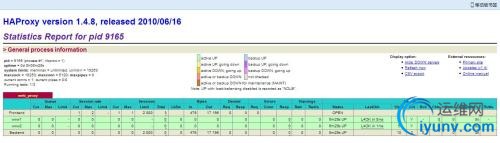

　　http://服务器IP:8080/haproxy-stats
　　
　　
　　

　　http://192.168.1.200 刷新，停止master端nginx 刷新看看是不是切换到了slave主机
　　vim /etc/keepalived/keepalived.conf    master端 192.168.1.108配置
　　! Configuration File for keepalived
　　global_defs {
　　notification_email {
　　xxxx@126.com  通告邮箱
　　}
　　notification_email_from  xxx@126.com
　　smtp_server smtp.126.com
　　smtp_connect_timeout 30
　　router_id master
　　}
　　vrrp_script chk_http_port {
　　script "/root/chk_nginx.sh"
　　interval 2
　　weight 2
　　}
　　track_script {
　　chk_http_port
　　}
　　vrrp_instance VI_1 {
　　state MASTER
　　interface eth0
　　virtual_router_id 101
　　priority 100
　　advert_int 1
　　authentication {
　　auth_type PASS
　　auth_pass 1111
　　}
　　virtual_ipaddress {
　　192.168.1.200  虚拟IP
　　}
　　}
　　vim /etc/keepalived/keepalived.conf  slave端 192.168.1.103 配置
　　! Configuration File for keepalived
　　global_defs {
　　notification_email {
　　xxx@126.com  通告邮箱
　　}
　　notification_email_from  xxxx@126.com
　　smtp_server smtp.126.com
　　smtp_connect_timeout 30
　　router_id backup
　　}
　　vrrp_script chk_http_port {
　　script "/root/chk_nginx.sh"
　　interval 2
　　weight 2
　　}
　　track_script {
　　chk_http_port
　　}
　　vrrp_instance VI_1 {
　　state MASTER/BACKUP    master为主主模式 backup为主从模式
　　interface eth0
　　virtual_router_id 101   主主 主从 模式route_id相同
　　priority 100/99       主主 100/100优先级相同 主从100/99从优先级比主小
　　advert_int 1
　　authentication {
　　auth_type PASS
　　auth_pass 1111
　　}
　　virtual_ipaddress {
　　192.168.1.200     虚拟IP
　　}
　　}
　　/etc/rc.d/init.d/keepalived restart
　　touch chk_nginx.sh
　　chmod +x chk_nginx.sh
　　vim chk_nginx.sh
　　#!/bin/sh
　　# check nginx server status
　　NGINX=/usr/local/nginx/sbin/nginx
　　PORT=80
　　nmap localhost -p $PORT | grep "$PORT/tcp open"
　　#echo $?
　　if [ $? -ne 0 ];then
　　$NGINX -s stop
　　$NGINX
　　sleep 3
　　nmap localhost -p $PORT | grep "$PORT/tcp open"
　　[ $? -ne 0 ] && /etc/init.d/keepalived stop
　　fi
　　sh chk_nginx.sh
　　80/tcp open  http
　　vim /etc/crontab
　　*/5  *  *  *  * sh /root/root/chk_nginx.sh
　　service crond restart
　　vim /etc/sysctl.conf
　　net.ipv4.ip_forward = 1 修改为1 打开路由转发功能
　　sysctl -p
　　net.ipv4.ip_forward = 1
　　[root@centos6 ~]# ip a                master端192.168.1.108配置
　　eth0:  mtu 1500 qdisc pfifo_fast state UP qlen 1000
　　link/ether 00:0c:29:45:17:69 brd ff:ff:ff:ff:ff:ff
　　inet 192.168.1.108/24 brd 192.168.1.255 scope global eth0
　　inet 192.168.1.200/32 scope global eth0      虚拟ip启动成功
　　inet6 fe80::20c:29ff:fe45:1769/64 scope link
　　valid_lft forever preferred_lft forever
　　[root@centos6-1 ~]# ip a               slave端192.168.1.103配置
　　eth0:  mtu 1500 qdisc pfifo_fast state UP qlen 1000
　　link/ether 00:0c:29:3d:5b:1b brd ff:ff:ff:ff:ff:ff
　　inet 192.168.1.103/24 brd 192.168.1.255 scope global eth0
　　inet 192.168.1.200/24 scope global secondary eth0  虚拟ip启动成功
　　inet6 fe80::20c:29ff:fe3d:5b1b/64 scope link
　　valid_lft forever preferred_lft forever
