　　一、介绍
　　Elasticsearch + Logstash + Kibana（ELK）是一套开源的日志管理方案。
　　Elasticsearch是个开源分布式搜索引擎，它的特点有：分布式，零配置，自动发现，索引自动分片，索引副本机制，restful风格接口，多数据源，自动搜索负载等。
　　Logstash是一个完全开源的工具，它可以对你的日志进行收集、分析，并将其存储供以后使用
　　kibana 是一个开源和免费的工具，它可以为 Logstash 和 ElasticSearch 提供的日志分析友好的 Web 界面，可以帮助您汇总、分析和搜索重要数据日志。
　　ELK官网：https://www.elastic.co/
　　ELK官网文档：https://www.elastic.co/guide/index.html
　　ELK中文手册：http://kibana.logstash.es/content/elasticsearch/monitor/logging.html
　　二、本次试验环境说明
　　系统：centos6.5_x86_64
　　软件：elasticsearch-6.1.2、kibana-6.1.2-linux-x86_64、logstash-6.1.2、redis-3.2.6、jdk1.8
　　1、服务端（所有软件全部安装）
　　ip：10.10.123.201
　　公网ip：123.206.57.23
　　hostname：VM_123_201_centos
　　2、客户端（安装jdk和logstash）
　　ip：10.10.30.86
　　hostname：VM_30_86_centos
　　三、服务端安装配置
　　1、安装redis
#!/bin/bash　　
yum -y install make gcc gcc-c++ zlib-devel openssl openssl-devel pcre-devel patch perl tcl
　　
cd /var/ftp/
　　
tar xf redis-3.2.6.tar.gz
　　
mv redis-3.2.6 /usr/local/redis
　　
cd /usr/local/redis
　　
make && make test && make install
　　
if [ ! -d  "/usr/local/bin" ];
　　
then
　　
    mkdir -p /usr/local/bin
　　
fi
　　
ln -s  /usr/local/redis/redis.conf  /etc/redis.conf
　　
sed -i '/^daemonize no/cdaemonize yes' /etc/redis.conf
　　
redis-server /etc/redis.conf         #启动redis服务
　　
echo "vm.overcommit_memory = 1" >> /etc/sysctl.conf
　　
sysctl -p
　　
cat> /etc/init.d/redis  "123.206.57.23"
　　key => "tomcat"
　　data_type => 'list'
　　port => "6379"
　　db => "6"
　　}
　　redis {
　　type => "nginx-10.10.30.86"
　　host => "123.206.57.23"
　　key => "nginx"
　　data_type => 'list'
　　port => "6379"
　　db => "6"
　　}
　　filter {
　　if [type] == "nginx-10.10.30.86"{
　　geoip {
　　source => "clientip"
　　target => "geoip"
　　database => "/usr/deploy/elk/GeoLite2-City.mmdb"
　　add_field => [ "[geoip][coordinates]", "%{[geoip][longitude]}" ]
　　add_field => [ "[geoip][coordinates]", "%{[geoip][latitude]}"  ]
　　}
　　}
　　}
　　output {
　　if [type] == "tomcat-10.10.30.86" {
　　elasticsearch {
　　hosts => ["123.206.57.23:9200"]
　　index => "logstash-tomcat-10.10.30.86-%{+YYYY.MM.dd}"
　　}
　　}
　　if [type] == "nginx-10.10.30.86" {
　　elasticsearch {
　　hosts => ["123.206.57.23:9200"]
　　index => "logstash-nginx-10.10.30.86-%{+YYYY.MM.dd}"
　　}
　　}
　　}
# cd /usr/deploy/elk/　　
# wget http://geolite.maxmind.com/download/geoip/database/GeoLite2-City.mmdb.gz          #地图的库
　　
# gzip -d GeoLite2-City.mmdb.gz
　　
# logstash-plugin install logstash-filter-geoip
　　
# /data/elk/logstash-6.1.2/bin/logstash -f  /data/elk/logstash-6.1.2/config/input.conf       #启动logstash服务
　　4、安装kibana
　　# cd /data/elk/
　　# tar zxvf  kibana-6.1.2-linux-x86_64.tar.gz
　　# vim /usr/deploy/elk/kibana-6.1.2-linux-x86_64/config/kibana.yml
　　server.port: 5601
　　server.host: "0.0.0.0"
　　elasticsearch.url: http://10.10.123.201:9200
　　kibana.index: ".kibana"
　　tilemap.url: http://webrd02.is.autonavi.com/appmaptile?lang=zh_cn&size=1&scale=1&style=7&x={x}&y={y}&z={z}          #地图显示链接
　　# /data/elk/kibana-6.1.2-linux-x86_64/bin/kibana &                             #后台运行kibana服务
　　四、客户端安装配置
　　# cd /data/elk/
　　# tar zxf jdk-8u162-linux-x64.tar.gz
　　# mv  jdk-8u162-linux-x64  /opt/jdk1.8
　　# vim /etc/profile
　　export JAVA_HOME=/opt/jdk1.8
　　export  PATH=$JAVA_HOME/bin:$PATH
　　# source /etc/profile
　　# tar zxvf logstash-6.1.2.tar.gz
　　# vim /data/elk/logstash-6.1.2/config/output.conf
　　input {
　　file {
　　path => "/usr/deploy/server/tomcat/tomcat1/logs/catalina*"
　　type => "tomcat-10.10.30.86"
　　start_position => "beginning"
　　codec => multiline {
　　pattern => "^\["
　　negate => true
　　what => "previous"
　　}
　　}
　　file {
　　path => "/usr/deploy/server/openresty/nginx/logs/access_json.log"
　　codec => json
　　type => "nginx-10.10.30.86"
　　start_position => "beginning"
　　}
　　}
　　output {
　　if [type] == "tomcat-10.10.30.86" {
　　redis {
　　host => "123.206.57.23"
　　key => "tomcat"
　　data_type => 'list'
　　port => "6379"
　　db => "6"
　　}
　　}
　　if [type] == "nginx-10.10.30.86" {
　　redis {
　　host => "123.206.57.23"
　　key => "nginx"
　　data_type => 'list'
　　port => "6379"
　　db => "6"
　　}
　　}
　　}
　　客户端nginx日志设置为json格式的日志，方便显示地图分布图
　　log_format json '{"@timestamp":"$time_iso8601",'
　　'"host":"$server_addr",'
　　'"clientip":"$remote_addr",'
　　'"size":$body_bytes_sent,'
　　'"responsetime":$request_time,'
　　'"upstreamtime":"$upstream_response_time",'
　　'"upstreamhost":"$upstream_addr",'
　　'"http_host":"$host",'
　　'"url":"$uri",'
　　'"domain":"$host",'
　　'"xff":"$http_x_forwarded_for",'
　　'"referer":"$http_referer",'
　　'"agent":"$http_user_agent",'
　　'"status":"$status"}';
　　access_log /usr/deploy/server/openresty/nginx/logs/access_json.log  json;
　　# /data/elk/logstash-6.1.2/bin/logstash -f  /data/elk/logstash-6.1.2/config/input.conf       #启动logstash服务
　　在浏览器访问：
　　http://123.206.57.23:5601
　　五、常用浏览器分析设置

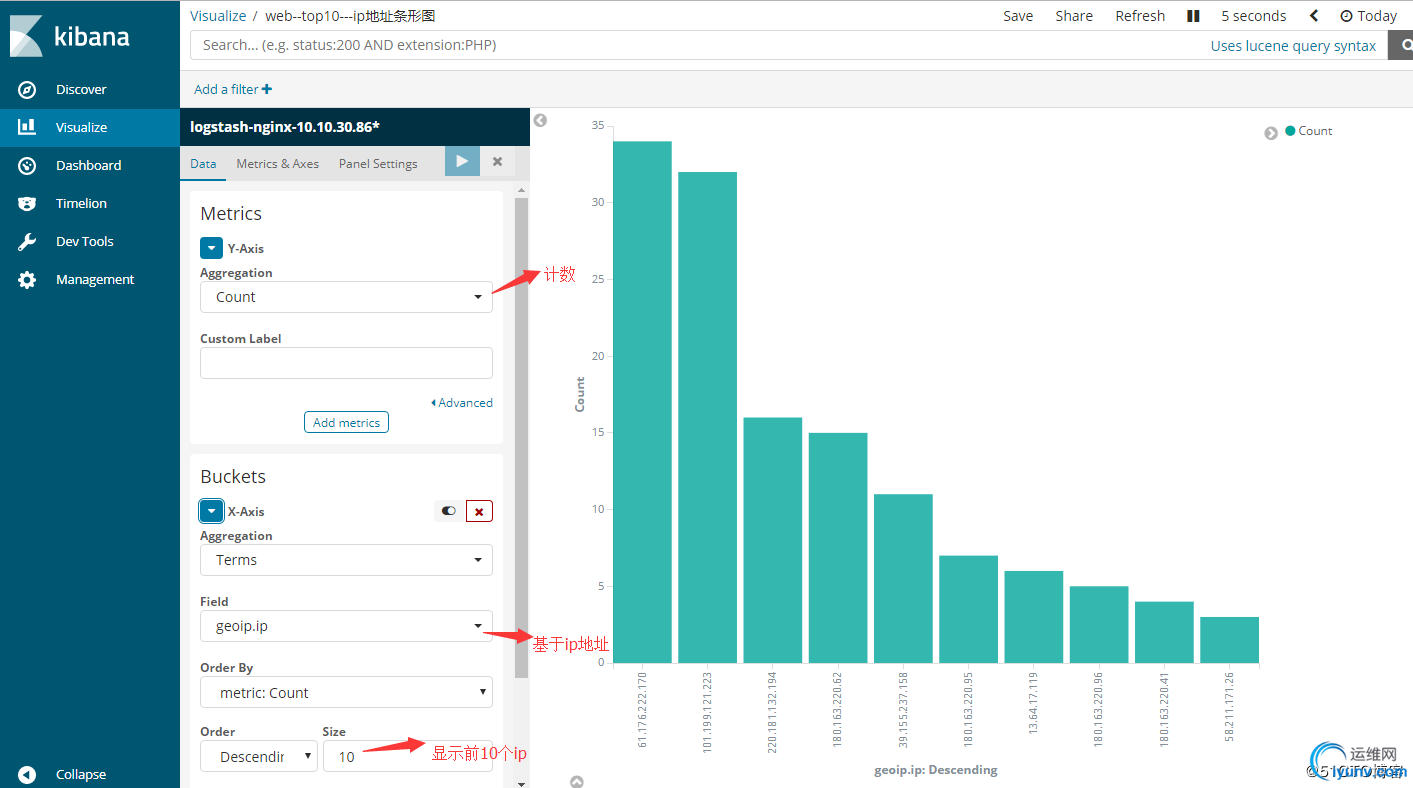

　　1、显示top10 的ip地址条形统计图

　　2、在地图上显示访问ip的分布

　　3、饼状图显示各个时间段的访问数量

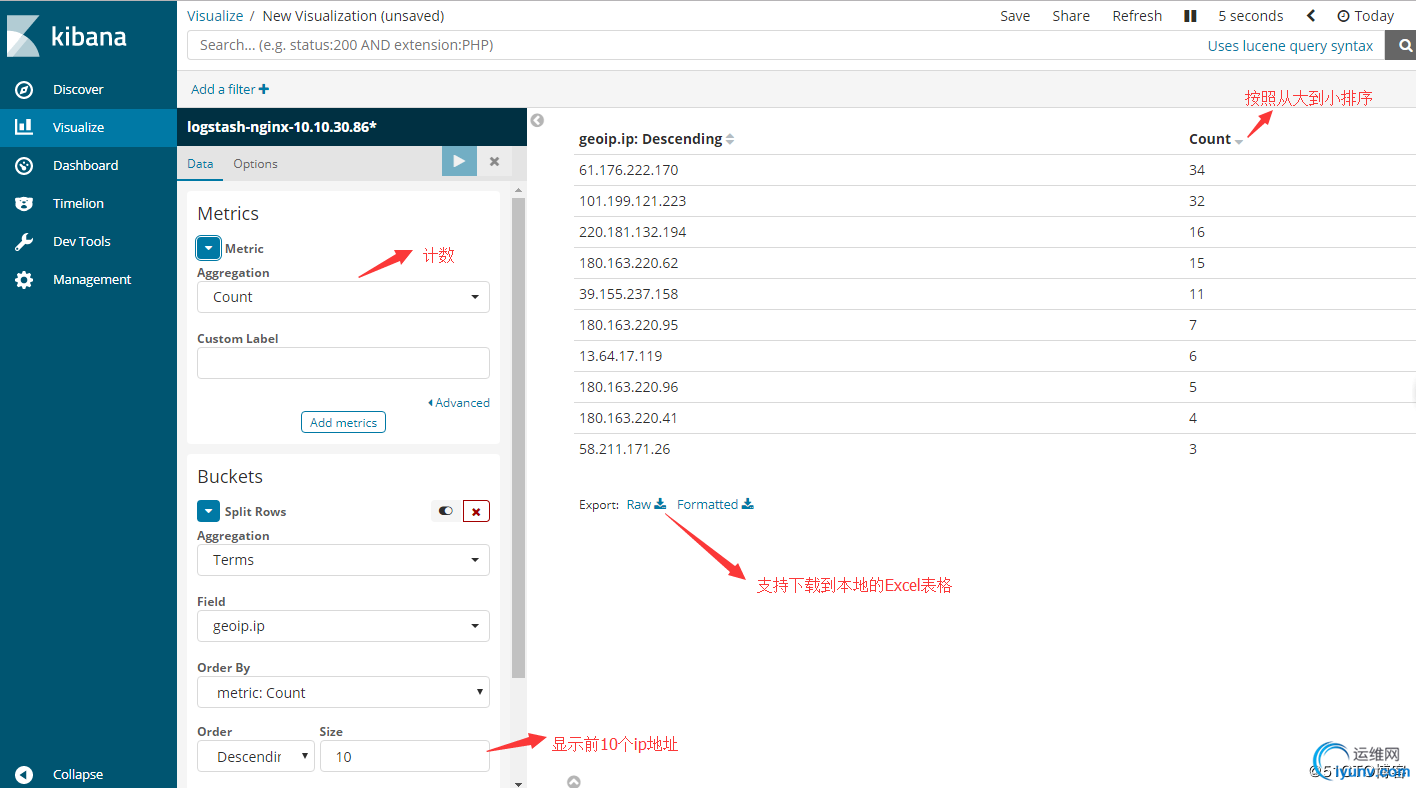

　　4、可以下载到本地的ip统计数据

　　图形定义完成后保存，在Dashboard面板添加定义好的图形，就显示一组我们需要的图形了。
　　Dashboard显示如下图：
