Linux中创建RAID5卷并搭建web服务器详解

trsgw

实验任务：使用Linux的RHEL6.5版本64位的操作系统搭建web服务器，创建RAID5卷并挂载到web目录下。
实验过程：1、创建RHEL6.5操作系统，并且配置主机名、IP地址192.168.1.100/24等实验要求。
          2、添加4块大小为30G的虚拟磁盘，做RAID5卷，可用空间为60GB。
          3、关闭iptables防火墙和SElinux。
          4、打开win7虚拟机进行IP地址192.168.1.200配置，并测试互联互通。
          5、搭建网站服务器，名称为web.benet.com，并能在客户端访问到网站首页。
          6、把RAID5卷格式化挂载到网站的网页文档目录下。
          7、最后进行验证当磁盘故障时，能正常访问网站。
需要补充说明的是前面已经要求使用4块30GB的磁盘做60GB的可用空间，这个意思应该是有一块作为预留磁盘，三块作为活跃磁盘，可用空间为60GB就刚好。

1、创建RHEL6.5操作系统，并且配置主机名。
首先是在安装操作系统的时候把主机名给设置了。

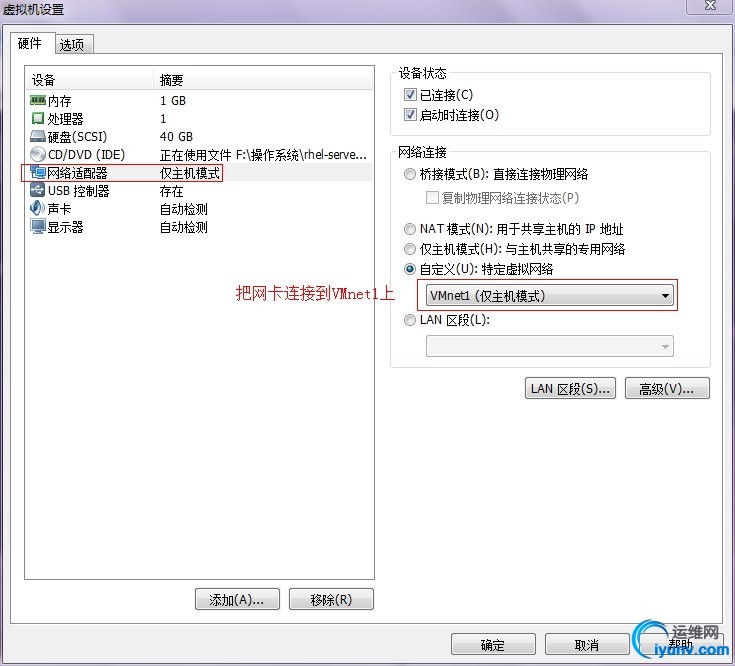

按实验要求安装RHEL6.5操作系统，并连接到VMnet1上。

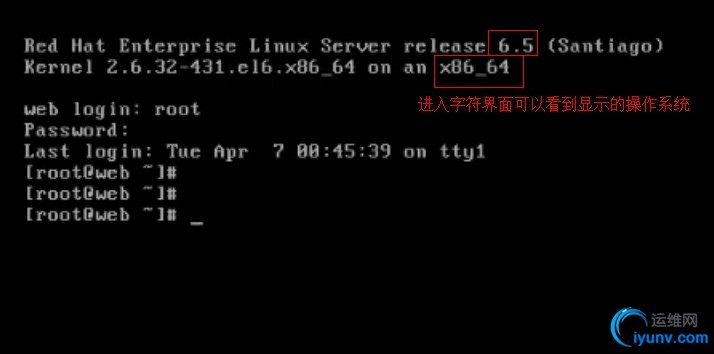

进入字符界面以后在上面可以看到安装的操作系统版本信息。

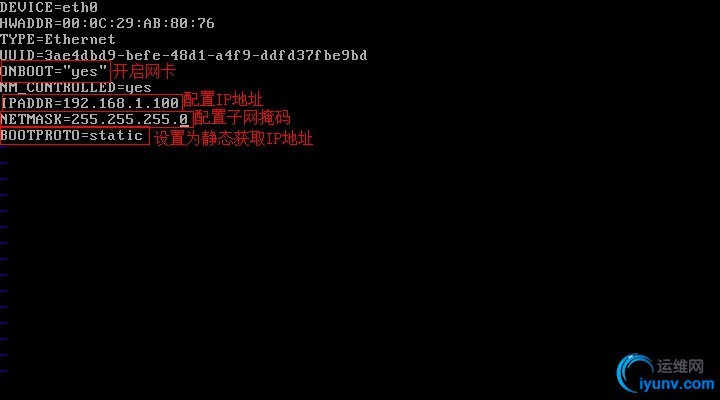

按照要求配置RHEL6.5的IP地址信息。进入vi编辑网卡IP地址的命令是：
vi /etc/sysconfig/network-scripts/ifcfg-eth0

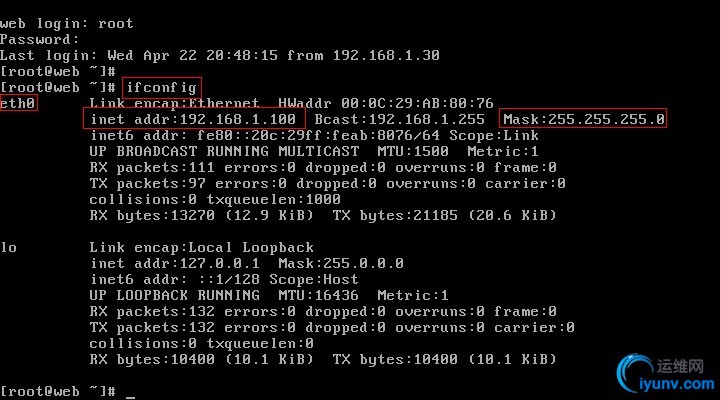

查看网卡的配置是否生效，如果没有生效使用命令“service network restart”重启网卡服务。

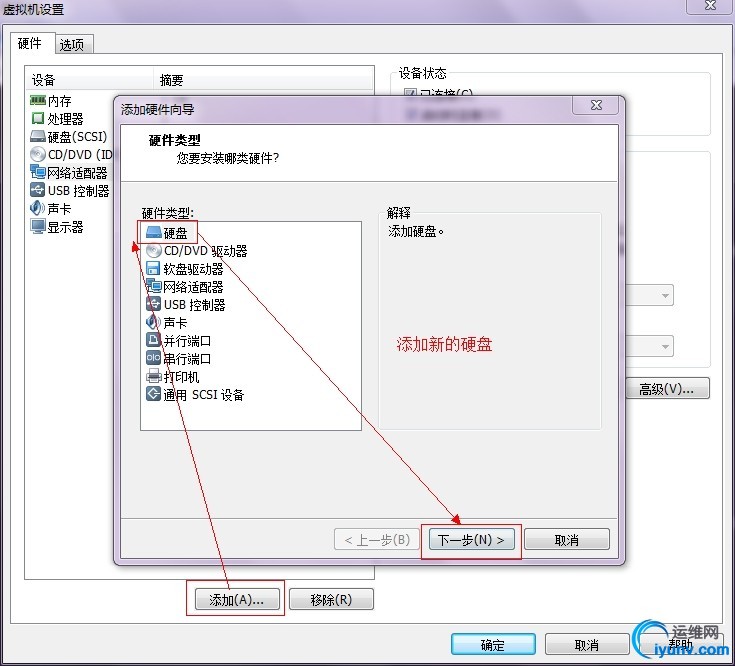

2、添加4块大小为30G的虚拟磁盘，做RAID5卷，打开设置点击添加，选择硬盘点击下一步。

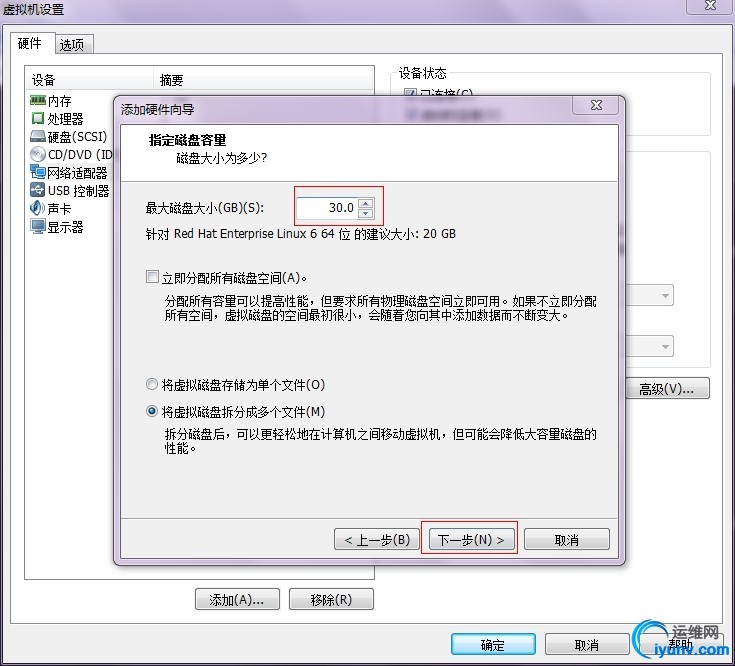

其他使用默认配置，按实验要求添加30GB的磁盘空间就行了。

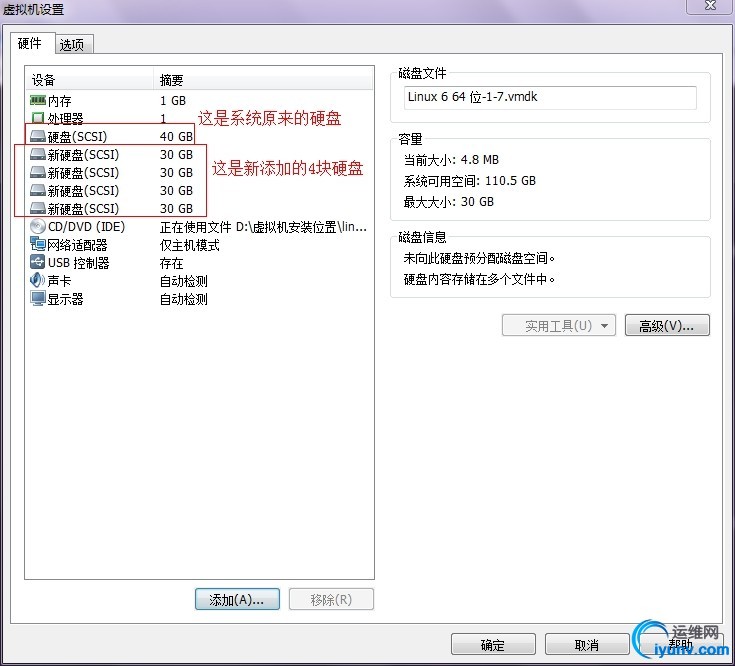

这是添加完成的硬盘配置信息，添加完成之后需要重新启动才能生效。

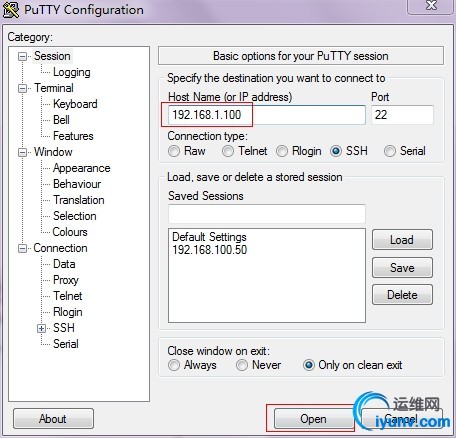

为了方便操作，下面使用终端小软件putty进行连接，这是一个即方便又非常友好的小终端。
输入需要连接的Linux虚拟机IP地址，点击下面的open就可以连接了。

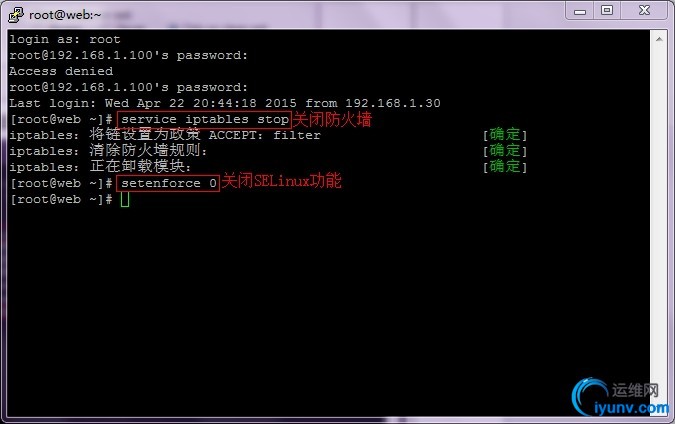

3、关闭iptables防火墙和SElinux安全策略。

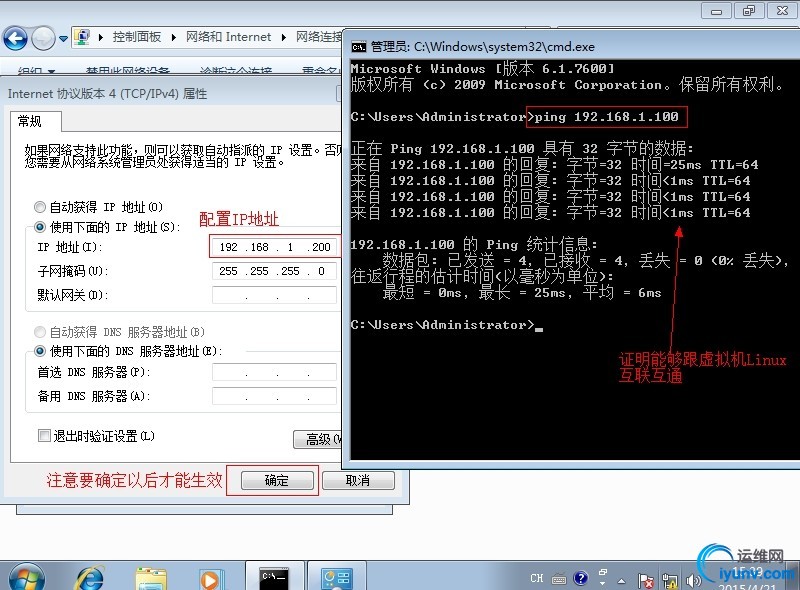

4、打开win7虚拟机进行IP地址配置，并测试互联互通。

5、搭建网站，名称为web.benet.com，并能在客户端访问到网站首页。

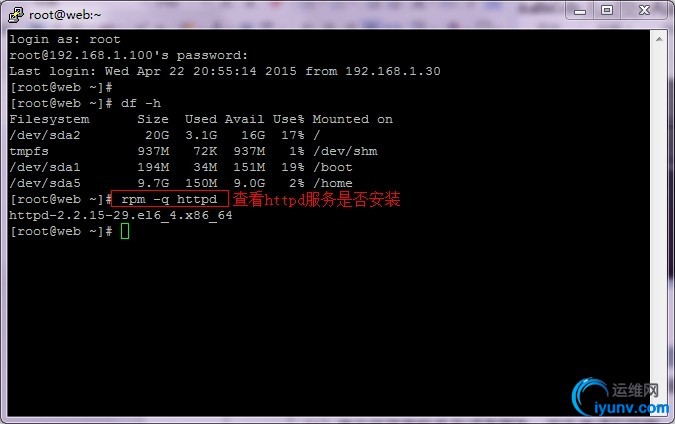

（1）首先要查看一下httpd服务是否安装，这里显示已经安装。

如果没有安装请按照下面的步骤安装。

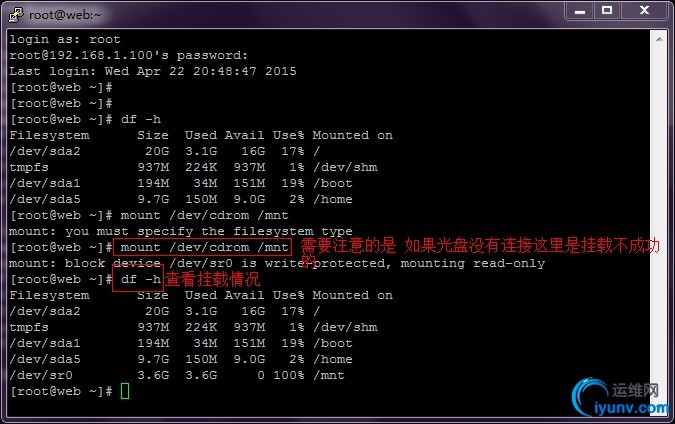

①要安装某些软件包或者服务，首先要进行光盘挂载。

②下面是使用rpm安装httpd功能的安装命令。
然后进入httpd的配置文件，进行httpd的网站地址等配置。

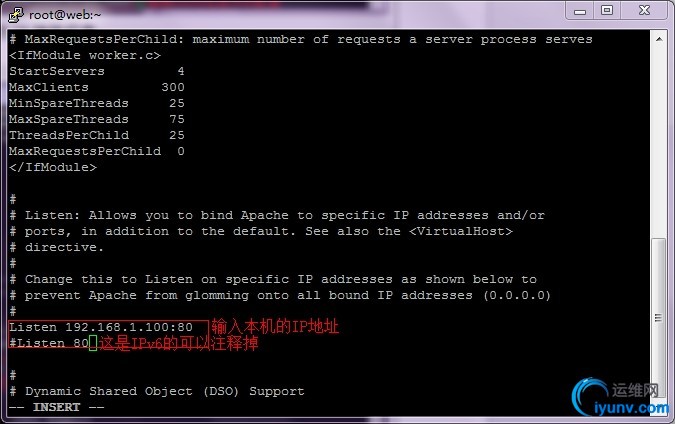

下面是配置web服务的IP地址信息。
在命令模式使用/Listen进行内容查找。

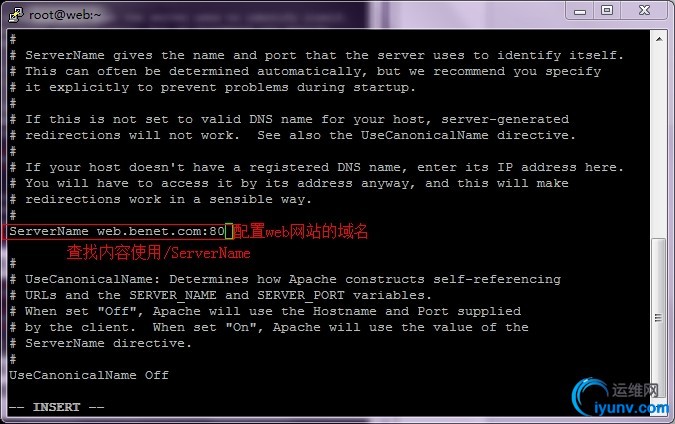

然后配置web的网站域名信息。也是在命令模式下输入/Server回车就可以查找，按n查找下一个，按N查找上个。
网站域名修改完成别忘了把前面的“#”号注释掉。然后再末行模式输入：wq保存并退出。

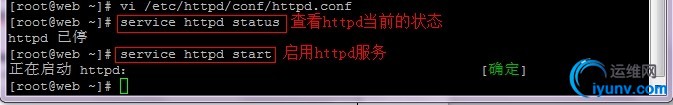

查看httpd服务的状态和开启httpd服务的命令。

使用win 7客户端访问Linux搭建的网站的IP地址进行验证。

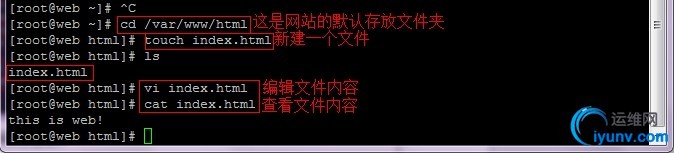

可以在默认路径下先创建一个网页内容，文件名字不能错。

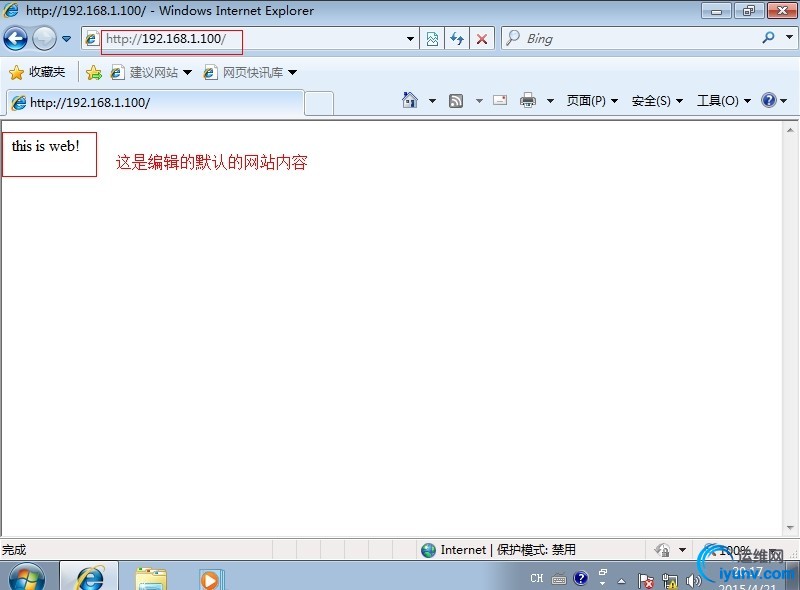

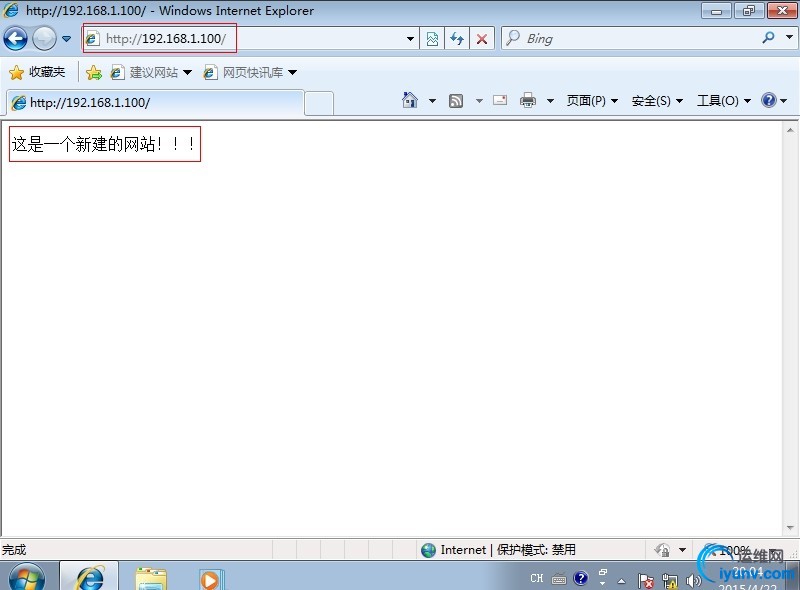

下面就是使用win 7访问的结果。

6、创建RAID 5卷，并格式化挂载到网站的网页文档目录下。

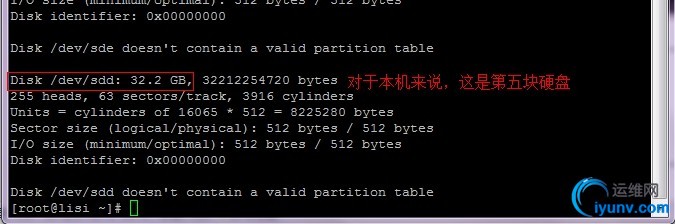

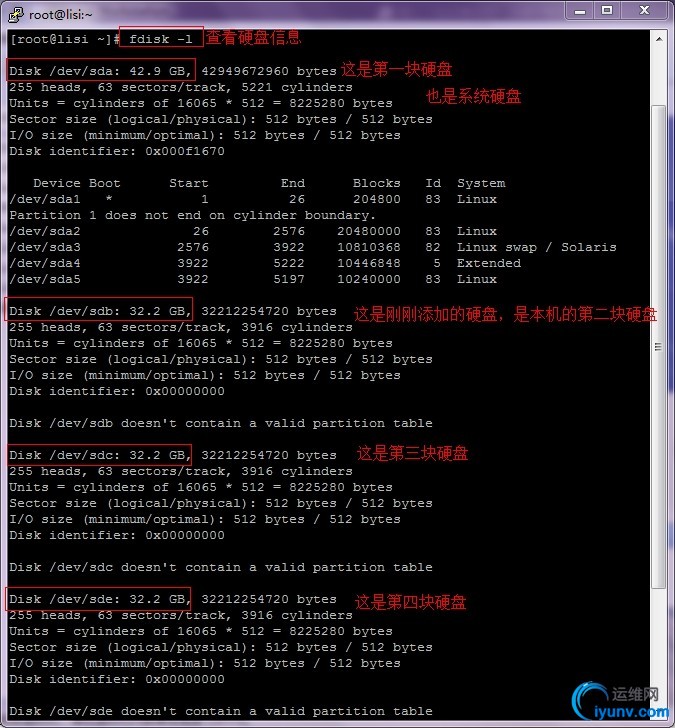

（1）首先查看一下硬盘信息。

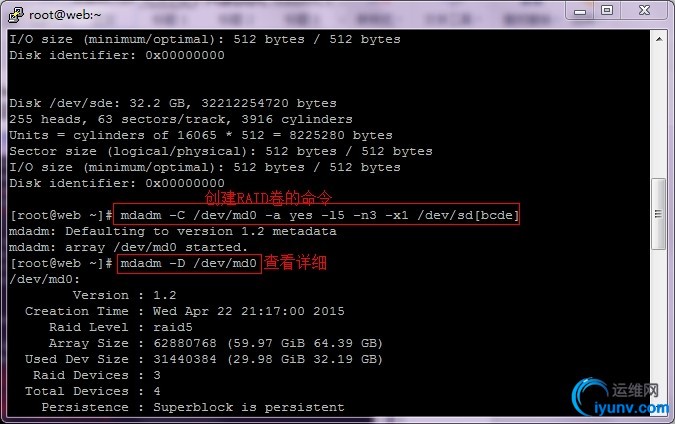

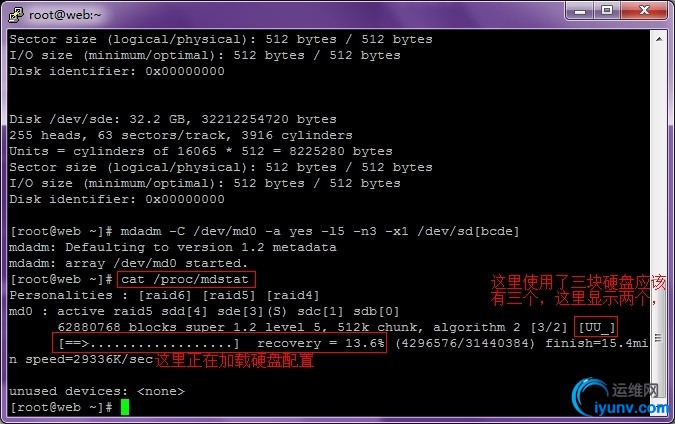

（2）使用mdadm命令，把四块硬盘合并为RAID5卷。

# ：-C 为创建磁盘卷

  # ：/dev/md0 为创建RAID设备的名称和位置

#：-a 是否检测为激活

#：-l5指的是创建的磁盘RAID级别

#：-n表示为3块活跃的

#：-x表示有1块作为备份

后面跟着写需要做RAID5卷的所有磁盘设备名，可以简写。

然后使用mdadm -D /dev/md0命令参数查看RAID创建情况。

目前还没加载完成，查看RAID5卷的配置信息，根据磁盘大小需要等待不同的时间。

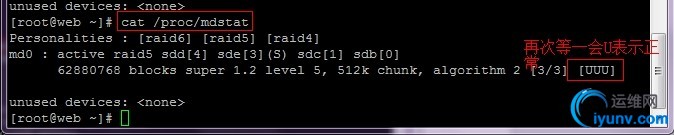

等全部加载完成就可以看到三块硬盘都是正常状态的了。

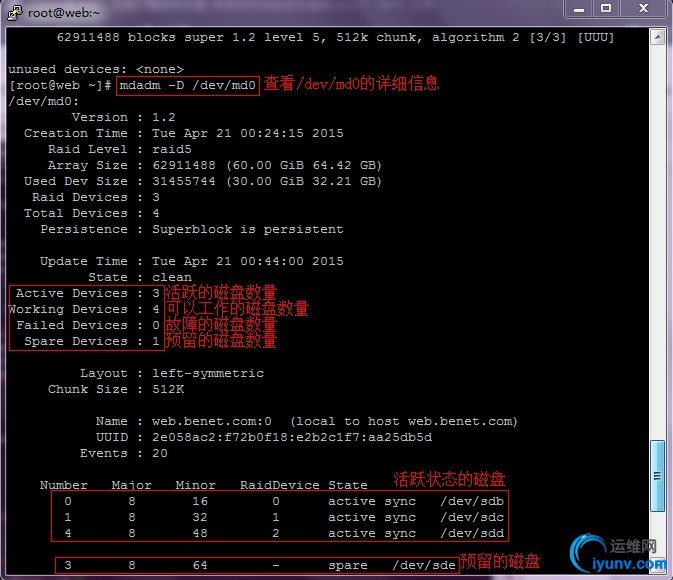

再次使用mdadm -D /dev/md0命令参数查看RAID创建情况。下面是一些查询的参数的一些解释。

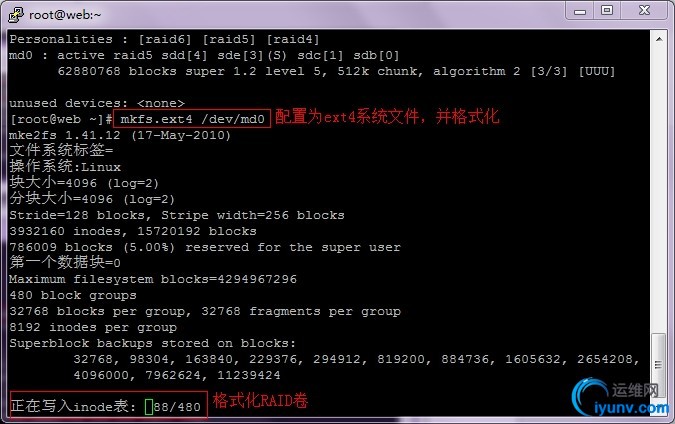

配置RAID5卷的文件系统并且格式化。

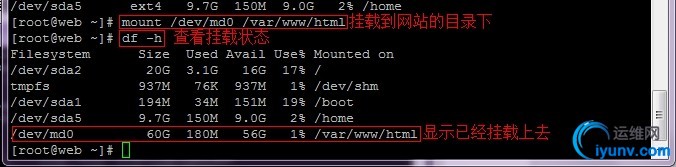

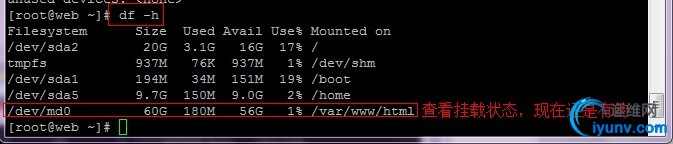

把RAID5卷挂载到网站的网页文档目录下。

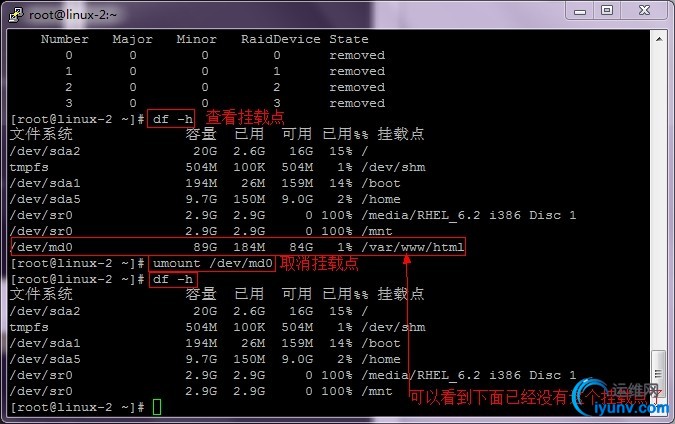

补充一个，如果挂载错误，需要取消挂载点使用下面的命令。

7、进行最后的验证。
首先给新的网站配置一下网页的内容，证明能够往磁盘里面写东西，也证明网站的目录位置确实挂载成功了。

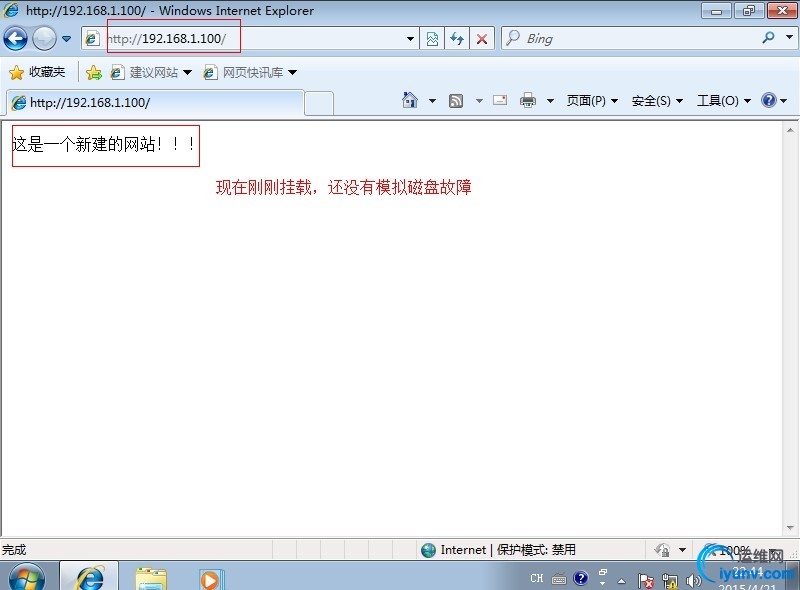

现在用win7客户端再次访问网站看看，可以看到刚刚创建的网页内容。

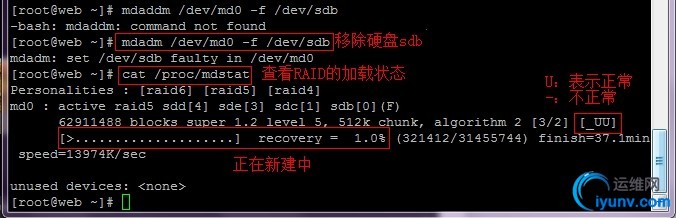

现在模拟一块硬盘故障。当RAID5中有预留盘时，活跃硬盘中的硬盘出现故障，预留盘会自动启动顶替故障硬盘（需要加载）。

加载完成之后可以看到预留磁盘已经顶替了出故障的磁盘。

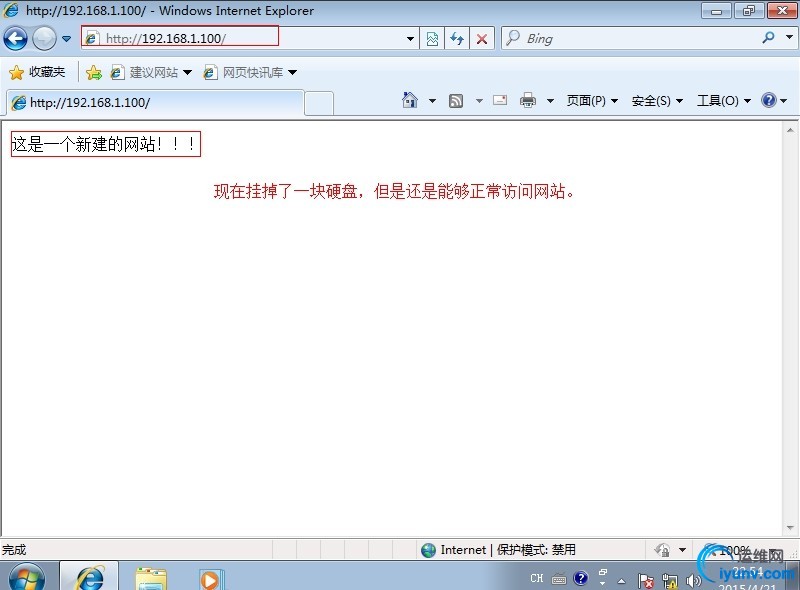

使用客户端进行访问web网站测试，证明还是能够正常访问。

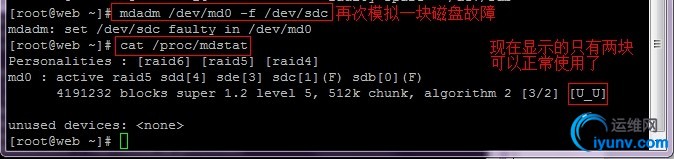

现在再移除一块硬盘进行试验。

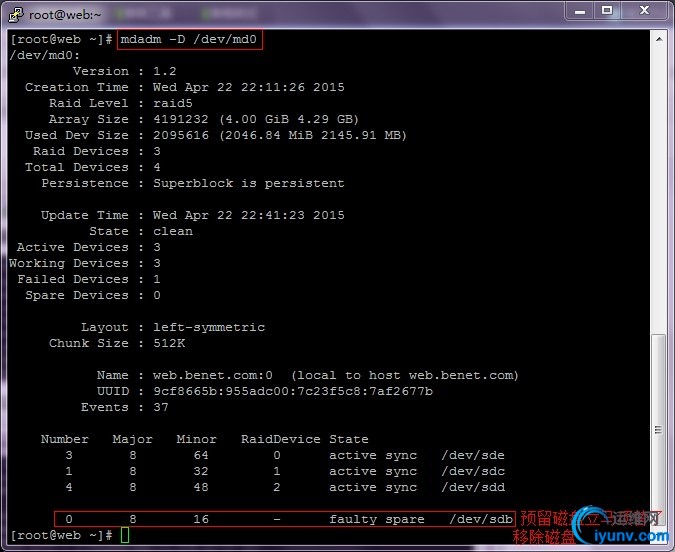

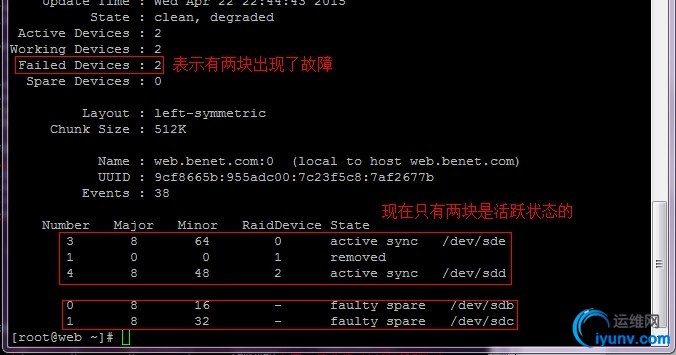

现在可以查看一下RAID5卷的一个工作状态，看看硬盘是否已经被移除。

然后再次使用客户端访问网站，表示还是能够正常访问，这就是磁盘阵列的强大作用。

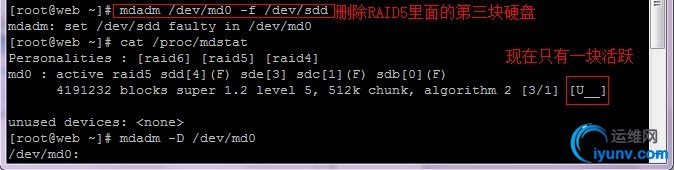

我再次删除一块硬盘，现在删除了三个硬盘，还有一块硬盘在正常工作。

使用df -h查看一下现在的挂载状态，挂载还是存在的而且空间大小也没变。

而且网站还是能够正常访问，这是因为Linux对文件做了特殊处理。

另外要注意的是大小写字母的时候还是需要细心一点的，开启httpd服务和关闭防火墙不要忘记，当然还有SELinux也要关闭。
