创建分辨率自适应的Windows Phone 8应用程序

娟斌心

　　1. 引言
　　Windows Phone 7平台只支持WVGA分辨率（480*800）的设备，这对于应用程序的UI设计来说是有利的，因为设计人员不用考虑多分辨率对UI控件布局的影响。但是，Windows Phone 8平台打破了这个局面，支持三种分辨率，分别为WVGA、WXGA（768*1280）和720p（720*1280）。随之而来的问题就是，开发者该如何应对多分辨率对应用程序的影响？这仿佛又把我们带回了Windows Mobile那个多分辨率的时代。那个时候，我们的应对方法就是使用控件的Docking and Anchoring属性，或者利用本地代码创建Orientation-Aware and Resolution-Aware的应用程序。其实，在Windows Phone 8平台上，我们处理的方式和方法也是类似的。
　　
　　2. 分辨率对比

    Windows Phone 8和Windows Phone 7平台支持的分辨率情况如下表所示：


名称	分辨率	比例	Windows Phone 7	Windows Phone 8
WVGA	480 × 800	15:9	支持	支持
WXGA	768 × 1280	15:9	不支持	支持
720p	720 × 1280	16:9	不支持	支持



表1：Windows Phone 7与Windows Phone 8分辨率对比

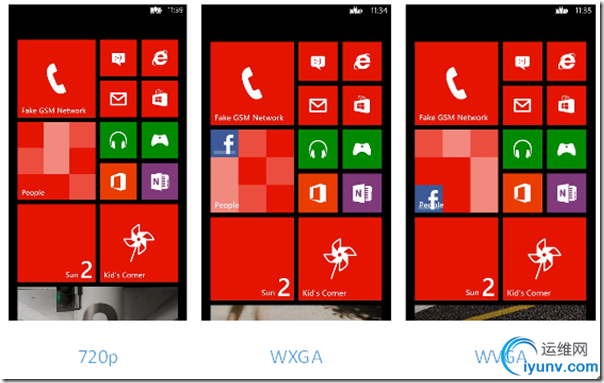

　　下图1展示了同一个页面在三种不同分辨率设备上的呈现。注意，图1以高度640为基准，将三种分辨率的Start页面进行等比例缩放得到。

图1：三种分辨率设备的Start页面

　　3. 控件自适应布局
　　从屏幕的比例上来看，由于Windows Phone 8支持15:9和16:9这两种比例，因此，控件的外观和布局在这两种分辨率下会呈现不同的效果。为了使得控件在不同分辨率的设备下展现合适的外观，开发者设计XAML布局的时候，不要设置固定的高度和宽度值。例如，为了创建一个自适应的控件布局界面，开发者可以使用类似Grid的容器，将其他控件放入该容器，并将其行和列的高度和宽度值设置为“*”和“Auto”。这样，应用程序会根据用户设备的实际分辨率对UI界面元素进行自适应拉伸。相反，若在代码中将控件的宽度和高度设置为固定值，那么界面布局就不会根据设备的实际分辨率进行自适应调整了。
　　以下的XAML代码就是一个很好的例子：
  1:
  2:
  3:
  4:
  5:
  6:
  7:
  8:
  9:
10:
11:
12:
13:
14:
15:
16:
17:
20:
21:
22:
23:
24:
25:
26:
27:
28:
29:
30:
31:
32:
33:
34:
35:
36:
37:
38:
39:

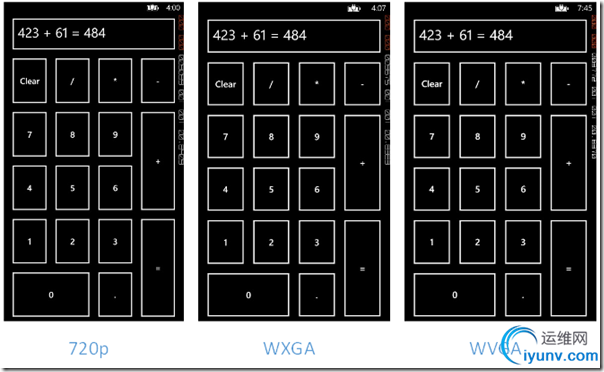

40: 　　该XAML代码在三种不同分辨率的设备上展现如下图2所示：

图2：三种分辨率设备的应用程序界面

　　从图中我们可以发现，WXGA和WVGA设备界面中，控件的比例大小一致，而在720p分辨率的界面上，控件的比例做了自适应的调整。另外，开发者可以使用MinHeight 和MaxHeight属性来设置控件的最小高度和最大高度，因为高度小于8mm时，应用程序接收用户的指尖操作就有可能会变得不可靠。
　　
　　4. 创建与设备分辨率相关的背景与资源
　　应用程序的资源包含了图片、视频、音频、图标等文件，它们往往占据了应用程序空间的很大比例。如果说在一个应用程序中包含三种不同分辨率的资源，那么其占用的程序空间可想而知。一般情况下，我们推荐开发者在工程中只包含WXGA分辨率的资源文件。因为WXGA分辨率的资源的解析度已经很高，而且能够在WVGA和720p分辨率下进行自动缩放。
　　当然，对于应用程序的背景图片来说，如果开发者想针对不同的分辨率采用不同的背景图片，那么我们可以采用下面的步骤来进行动态地加载。
　　（1）在工程中加入三种不同分辨率的图片，如wvga.jpg、wxga. jpg和720p. jpg。
　　（2）将图片的Copy to Output Directory属性修改为copy always。
　　（3）为工程添加一个名字为ResolutionHelper.cs的类文件，加入以下代码：

  1: public enum Resolutions { WVGA, WXGA, HD720p };
  2:
  3: public static class ResolutionHelper
  4: {
  5:    private static bool IsWvga
  6:    {
  7:       get
  8:       {
  9:          return App.Current.Host.Content.ScaleFactor == 100;
10:       }
11:    }
12:
13:    private static bool IsWxga
14:    {
15:       get
16:       {
17:          return App.Current.Host.Content.ScaleFactor == 160;
18:       }
19:    }
20:
21:    private static bool Is720p
22:    {
23:       get
24:       {
25:          return App.Current.Host.Content.ScaleFactor == 150;
26:       }
27:    }
28:
29:    public static Resolutions CurrentResolution
30:    {
31:       get
32:       {
33:          if (IsWvga) return Resolutions.WVGA;
34:          else if (IsWxga) return Resolutions.WXGA;
35:          else if (Is720p) return Resolutions.HD720p;
36:          else throw new InvalidOperationException("Unknown resolution");
37:       }
38:    }
39: }
40: 　　该类使用ScaleFactor属性来获取当前设备的分辨率。
　　（4）添加一个名为MultiResImageChooser.cs的类文件，并加入以下代码。

  1: using System.Windows.Media.Imaging;
  2:
  3:     public class MultiResImageChooserUri
  4:     {
  5:         public Uri BestResolutionImage
  6:         {
  7:             get
  8:             {
  9:                 switch (ResolutionHelper.CurrentResolution)
10:                 {
11:                     case Resolutions.HD720p:
12:                         return new Uri("Assets/ 720p.jpg", UriKind.Relative);
13:                     case Resolutions.WXGA:
14:                         return new Uri("Assets/.jpg", UriKind.Relative);
15:                     case Resolutions.WVGA:
16:                         return new Uri("Assets/ wvga.jpg", UriKind.Relative);
17:                     default:
18:                         throw new InvalidOperationException("Unknown resolution type");
19:                 }
20:             }
21:         }
22:
23:     }
24: 　　该类使用ResolutionHelper.cs中的方法来获取当前设备的分辨率，然后返回对应的BitmapImage。
　　（5）在主页面的xaml文件中，加入Image元素，并将其Source属性绑定到MultiResImageChooser.cs类所返回的Uri。代码如下：

  1:
  2:
  3:
  4:
  5: 　　（6）在App.xaml文件的元素中，加入以下xmlns命名空间的映射：
　　xmlns:h="clr-namespace: MultiResolutionDemo "
　　（7）在App.xaml文件的< Application.Resources>元素中，加入：

  1:
  2:
  3:

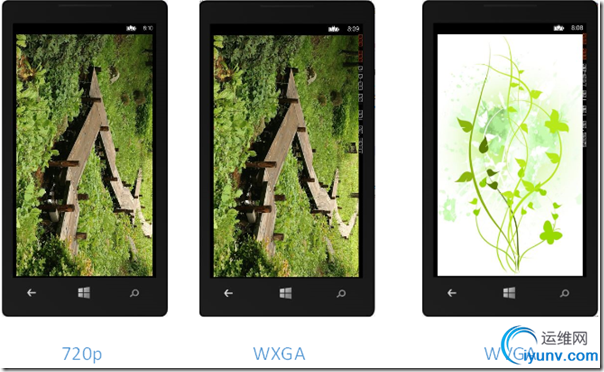

  4: 　　该XAML代码在三种不同分辨率的设备上展现如下图3所示：

图3：三种分辨率设备的应用程序背景

　　
　　5. 创建与设备分辨率相关的应用程序启动画面
　　应用程序启动画面（也称为splash screen），是在应用程序启动之后，第一个页面显示完成之前，这一段时间内，应用程序呈现给用户的图片画面。它有两个重要的作用：一个是提示用户应用程序正在启动过程中，另一个是可以展现诸如商标或者Logo等特定的信息。
　　一般来说，我们可以使用一个WXGA分辨率的图片（768 x 1280）来作为splash screen，因为对于其他两种分辨率的设备（WVGA和720p）来讲，应用程序会自动对图片进行拉伸，使其合适该屏幕。

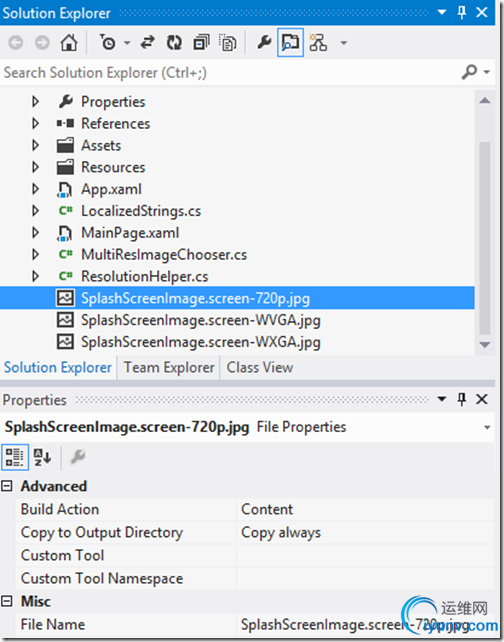

　　如果我们要针对不同的设备设定不同的启动画面，那么我们可以为应用程序添加三种对应分辨率的jpg图片，注意，需要添加在应用程序的根目录，且文件名分别为：SplashScreenImage.screen-WVGA.jpg、SplashScreenImage.screen-720p.jpg和SplashScreenImage.screen-WXGA.jpg。并且，三个文件的Build Action属性必须设置为Content。如下图4所示。

图4：启动画面文件设置

　　
　　参考链接：
　　1. Multi-resolution apps for Windows Phone 8
　　2. How to create a splash screen for Windows Phone
　　源代码下载：点此下载。
