Windows 8 应用商店应用开发 之 图形绘制（1）

zz775520666

图形元素作为应用程序界面的基本组成部分，在程序开发过程中被普遍使用。本章将详细介绍绘制图形经常使用的Shape和Geometry两个类。Shape类及其子类用于绘制常见的图形，通过设置相关属性可以获得相应的图形效果。Geometry类及由其派生的其他类只是通过定义坐标点确定几何图形，并不会自我绘制，需要Path类辅助其呈现。通过在图形上使用画刷，可以为图形着色，使其变的美观进而对视觉产生冲击，因此本章还将介绍三种常用的画刷。学习本章内容将会对应用程序的界面开发有一定的帮助。
8.1 简单图形
Windows应用商店应用自带了一些绘制形状的类，Shape类及其子类就是其中的一部分。遵循逐渐深入的原则先介绍Line、Ellipse、Rectangle、Polygon和Polyline这几个Shape子类的使用，它们可以满足绘制简单形状的需求。在Shape子类中都拥有两个共同的属性Stoke和StrokeThickness，用于定义图形轮廓的颜色与粗细。下面将通过具体示例对Shape类及其子类进行详细介绍。
8.1.1 线形
线形没有内部空间，若要呈现一条直线，需要用Line对象的Stroke和StrokeThickness 属性分别为其轮廓的颜色及轮廓的粗细赋值，若不设置这两个属性，线形将不会呈现。绘制一条线形图形应为代表两个点坐标的属性（X1，Y1）和（X2，Y2）赋值，默认这四项属性的值均为0，点（X1，Y1）代表线的起点，点（X2，Y2）代表线的终点。下面将演示如何绘制一条线形。
在一个打开的Windows应用商店项目中新建一个空白页，并命名为LinePage，双击打开此页面的LinePage.xaml文件，在Grid元素中添加如下代码。


上面的代码使用Line元素绘制了一条颜色为红色、轮廓粗细为3像素的线，并且起点为（0，0）、终点为（200，200），这里并没有定义起点而是使用了默认值。
使用后台代码可以绘制同样的线段，并将线段添加到前台界面的容器控件中。下面的示例为LinePage.xaml文件中的Grid元素命名为MyCanvas，以便在后台代码中通过该名称来引用这个Grid实例。代码如下所示：



绘制线的后台代码如下所示：

public LinePage()
{
    this.InitializeComponent();
    //初始化line的对象
    Line line = new Line();
    //终点X轴坐标
    line.X2 = 200;
    //终点Y轴坐标
    line.Y2 = 200;
    //用画刷对象赋值颜色
    line.Stroke = new SolidColorBrush(Colors.Red);
    //设置轮廓的粗细
    line.StrokeThickness=3;
//将绘制的线形添加到名字为MyCanvas控件中
    MyCanvas.Children.Add(line);
｝
上面的代码，通过在构造函数中使用Line类型的line对象绘制一个与使用前台方式实现效果相同的线形，并添加到名为MyCanvas的控件中。Line类型定义在 Windows.UI.Xaml.Shapes命名空间中，在为line对象的Stroke属性赋值时，用到了Colors类，这个类由Windows.UI命名空间提供支持。
运行此页面，显示效果如图8-1所示。

坐标点（0，0）

坐标点（200，200）

图8-1 线形运行效果图

8.1.2 矩形
若要绘制矩形需要用到Rectangle元素，通过指定Rectangle元素的Width和Height属性值来确定矩形的尺寸。而设置RadiusX和RadiusY属性值能得到圆角的矩形，这两个属性分别表示圆角的x轴方向和y轴方向圆角的大小，RadiusX允许的最大值为Width的一半，RadiusY允许最大的值为Height的一半。矩形有内部空间，若想获得有填充颜色的矩形，需要设置Fill属性为其填充颜色。下面将演示如何绘制一个矩形。
在一个打开的Windows应用商店项目中新建一个空白页，并命名为RectanglePage，双击打开此页面的RectanglePage.xaml文件，在Grid元素中添加如下代码。


上面的代码定义了一个表示矩形的Rectangle元素，并设置其Width属性值为196，Height属性值为100，使用Fill属性填充其内部空间为黄色，把Stroke属性设置为Black、StrokeThickness属性设置为5，定义一个轮廓颜色为黑色、轮廓粗细为5像素的矩形，再将此矩形的RadiusX属性设置为20，RadiusY属性设置为30，最后得到一个圆角矩形。
通过后台代码也能够绘制出与上面相同的矩形，实现代码如下所示：

public RectanglePage()
{
    this.InitializeComponent();
    //实例化矩形对象
    Rectangle rectangle = new Rectangle();
    rectangle.Width = 196;
    rectangle.Height = 100;
    rectangle.Fill = new SolidColorBrush(Colors.Yellow);
    rectangle.Stroke = new SolidColorBrush(Colors.Black);
    rectangle.StrokeThickness = 5;
//将圆角x轴赋值为20
    rectangle.RadiusX = 20;
//将圆角x轴赋值为30
rectangle.RadiusY = 30;
    MyCanvas.Children.Add(rectangle);
｝
在上面的代码中，首先实例化了一个Rectangle类型的对象rectangle，通过设置rectangle对象的相应属性以达到定义一个与前台方式实现效果一致的矩形，最后调用MyCanvas容器对象的Children属性中的Add方法，将这个矩形加入到页面中显示。

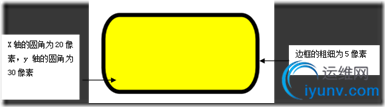

启动此页面，显示效果如图8-2所示。

边框的粗细为5像素

X轴的圆角为20像素，y轴的圆角为30像素

图8-2 矩形图形

要想在矩形内部添加图形、控件等内容，可以考虑使用Border元素。与Rectangle元素有所不同的是，Border元素实现圆角效果需要用到CornerRadius属性，而不是之前Rectangle元素中所用到的RadiusX和RadiusY属性，绘制一个在Border元素中包含两个矩形效果的XAML代码如下所示：







上面代码的运行效果如图8-3所示。

包含两个矩形的Border

图8-3包含两个矩形的Border效果图

　　注：本文选自机械工业出版社3月出品的《Windows 8 应用开发权威指南》
