1.子接口配置


Linux就是一台路由器，只要开启路由转发功能。CISCO中，我们知道子接口的配置为fa0/0.1,那么在Linux中，子接口如何配置呢？
虚拟主机可以配置多大254个子接口，下面且看子接口的配置：

创建子接口配置文件

[iyunv@ns ~]# cd /etc/sysconfig/net netconsole       network          networking/      network-scripts/ [iyunv@ns ~]# cd /etc/sysconfig/network-scripts/ [iyunv@ns network-scripts]# cp -p ifcfg-eth0 ifcfg-eth0:0 //直接复制父接口配置文件，然后进行修改即可。

对配置文件进行修改

DEVICE=eth0:0 TYPE=Ethernet UUID=ddae15a9-058f-434d-8331-fd68238fca6a ONBOOT=yes NM_CONTROLLED=no //此处改yes为no，否则重启网卡后子接口地址将覆盖父接口地址。此处父接口也要修改。 BOOTPROTO=none IPADDR=172.16.30.250 PREFIX=24 GATEWAY=172.16.30.1 DEFROUTE=yes IPV4_FAILURE_FATAL=yes IPV6INIT=no NAME="eth0:0" HWADDR=00:0c:29:03:fc:20 LAST_CONNECT=1431484186 NETMASK=255.255.255.0 USERCTL=no

修改父接口配置文件

[iyunv@ns network-scripts]# vim ifcfg-eth0 DEVICE=eth0 TYPE=Ethernet UUID=ddae15a9-058f-434d-8331-fd68238fca6a ONBOOT=yes NM_CONTROLLED=no BOOTPROTO=none IPADDR=192.168.10.250 PREFIX=24 GATEWAY=192.168.10.1 DEFROUTE=yes IPV4_FAILURE_FATAL=yes IPV6INIT=no NAME="eth0" HWADDR=00:0c:29:03:fc:20 LAST_CONNECT=1431484186 NETMASK=255.255.255.0 USERCTL=no

重启网卡之前查看网卡配置情况

[iyunv@ns network-scripts]# ifconfig lo        Link encap:Local Loopback             inet addr:127.0.0.1  Mask:255.0.0.0           inet6 addr: ::1/128 Scope:Host           UP LOOPBACK RUNNING  MTU:16436  Metric:1           RX packets:38 errors:0 dropped:0 overruns:0 frame:0           TX packets:38 errors:0 dropped:0 overruns:0 carrier:0           collisions:0 txqueuelen:0           RX bytes:3769 (3.6 KiB)  TX bytes:3769 (3.6 KiB)

重启network服务，再次查看网卡配置情况

[iyunv@ns network-scripts]# service network restart Shutting down loopback interface:                          [  OK  ] Bringing up loopback interface:                            [  OK  ] Bringing up interface eth0:                                [  OK  ] [iyunv@ns network-scripts]# ifconfig eth0      Link encap:Ethernet  HWaddr 00:0C:29:03:FC:20             inet addr:192.168.10.250  Bcast:192.168.10.255  Mask:255.255.255.0           inet6 addr: fe80::20c:29ff:fe03:fc20/64 Scope:Link           UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1           RX packets:762 errors:0 dropped:0 overruns:0 frame:0           TX packets:624 errors:0 dropped:0 overruns:0 carrier:0           collisions:0 txqueuelen:1000           RX bytes:57615 (56.2 KiB)  TX bytes:61853 (60.4 KiB) eth0:0    Link encap:Ethernet  HWaddr 00:0C:29:03:FC:20             inet addr:172.16.30.250  Bcast:172.16.30.255  Mask:255.255.255.0           UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1 lo        Link encap:Local Loopback             inet addr:127.0.0.1  Mask:255.0.0.0           inet6 addr: ::1/128 Scope:Host           UP LOOPBACK RUNNING  MTU:16436  Metric:1           RX packets:38 errors:0 dropped:0 overruns:0 frame:0           TX packets:38 errors:0 dropped:0 overruns:0 carrier:0           collisions:0 txqueuelen:0           RX bytes:3769 (3.6 KiB)  TX bytes:3769 (3.6 KiB)

2.双网卡绑定

对于要求严格的网络环境，都会提供网络的备份，提供容错、负载等功能。本章我们将介绍在Linux中如何实现网卡的备份。

• 模式分类



mode=0：提供负载均衡和容错能力；

mode=1：主备模式，提供容错能力；

mode=4：802.3ad链路汇聚，把两个网卡绑定在一起使用，前提是交换机支持802.3ad协议。

2.1.添加网卡

注：如安装系统时缺省有两块网卡，并且配置文件都有，可忽略此部分内容，直接看【2.2】内容。

关闭虚拟机，点击设置添加网卡

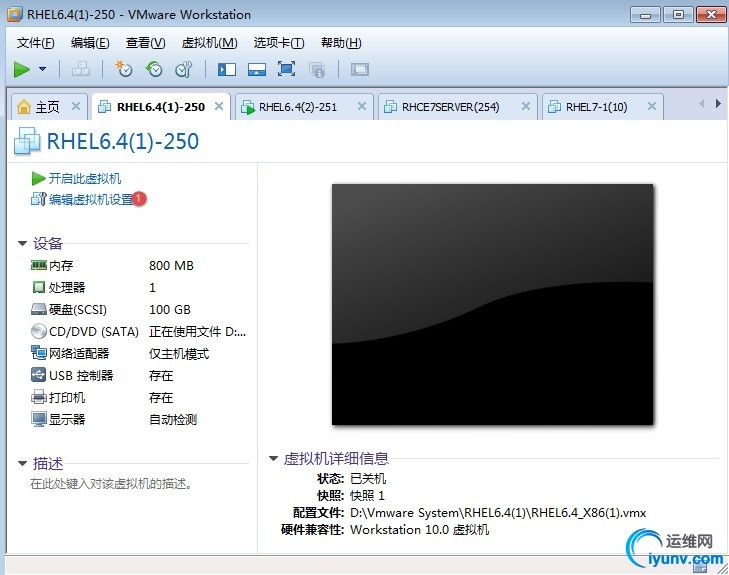

①点击【编辑虚拟机设置】

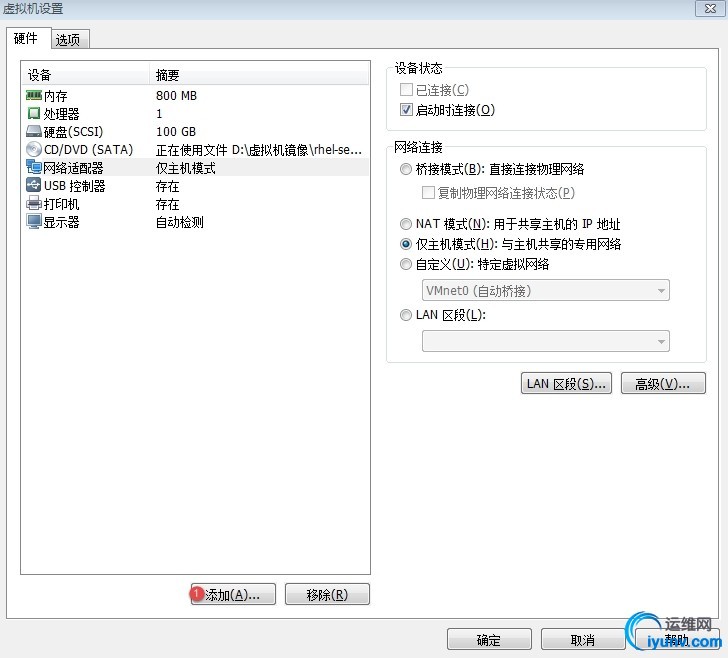

①点击【添加】

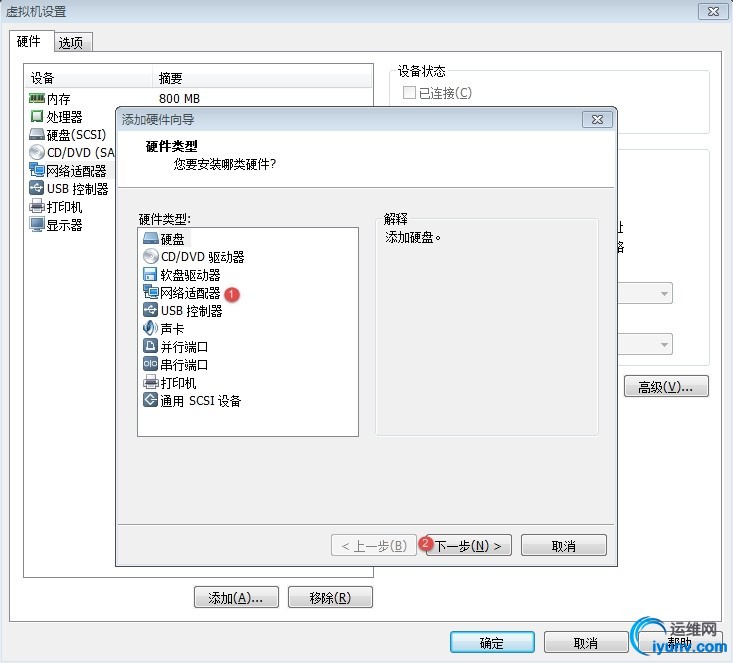

①选择【网络适配器】
②点击【下一步】

【网络连接】根据自己的需要选择，然后点击【完成】

①如上【网络适配器2】添加成功
②点击【确定】完成添加
开机。继续网卡配置文件设置

查看网卡详细情况

[iyunv@ns network-scripts]# ifconfig eth0      Link encap:Ethernet  HWaddr 00:0C:29:03:FC:20             inet addr:192.168.10.250  Bcast:192.168.10.255  Mask:255.255.255.0           inet6 addr: fe80::20c:29ff:fe03:fc20/64 Scope:Link           UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1           RX packets:2010 errors:0 dropped:0 overruns:0 frame:0           TX packets:12 errors:0 dropped:0 overruns:0 carrier:0           collisions:0 txqueuelen:1000           RX bytes:121157 (118.3 KiB)  TX bytes:831 (831.0 b) eth1      Link encap:Ethernet  HWaddr 00:0C:29:03:FC:2A             inet addr:192.168.127.128  Bcast:192.168.127.255  Mask:255.255.255.0           inet6 addr: fe80::20c:29ff:fe03:fc2a/64 Scope:Link           UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1           RX packets:255 errors:0 dropped:0 overruns:0 frame:0           TX packets:21 errors:0 dropped:0 overruns:0 carrier:0           collisions:0 txqueuelen:1000           RX bytes:16425 (16.0 KiB)  TX bytes:2081 (2.0 KiB) lo        Link encap:Local Loopback             inet addr:127.0.0.1  Mask:255.0.0.0           inet6 addr: ::1/128 Scope:Host           UP LOOPBACK RUNNING  MTU:16436  Metric:1           RX packets:40 errors:0 dropped:0 overruns:0 frame:0           TX packets:40 errors:0 dropped:0 overruns:0 carrier:0           collisions:0 txqueuelen:0           RX bytes:3902 (3.8 KiB)  TX bytes:3902 (3.8 KiB)

如上：eth1，即第二块网卡添加成功。

配置文件创建

[iyunv@ns Desktop]# cd /etc/sysconfig/network-scripts/ [iyunv@ns network-scripts]# cp -p ifcfg-eth0 ifcfg-eth1 [iyunv@ns network-scripts]# vim ifcfg-eth1 DEVICE=eth1 TYPE=Ethernet UUID=ddae15a9-058f-434d-8331-fd68238fca6a ONBOOT=yes NM_CONTROLLED=no BOOTPROTO=none IPADDR=172.16.30.250 PREFIX=24 GATEWAY=172.16.30.1 DEFROUTE=yes IPV4_FAILURE_FATAL=yes IPV6INIT=no NAME="eth1" HWADDR=00:0C:29:03:FC:2A LAST_CONNECT=1431484186 NETMASK=255.255.255.0 USERCTL=no ~

2.2.双网卡绑定配置

双网卡绑定，即把两个网卡看成一个网卡使用，需要有一个组合的配置文件ifcfg-bond0来管理，相当于把两个真是的网卡虚拟成一个网卡来管理(如cisco的hsrp技术)。所以我们要创建这个文件。

[iyunv@ns network-scripts]# cp -p ifcfg-eth0 ifcfg-bond0 [iyunv@ns network-scripts]# vim ifcfg-bond0 DEVICE=bond0 TYPE=Ethernet UUID=ddae15a9-058f-434d-8331-fd68238fca6a ONBOOT=yes BONDING_OPTS="mode=1 minmon=50" //采用模式1，负载和容错。Minmon=50为每50毫秒监听一次。 NM_CONTROLLED=no BOOTPROTO=none IPADDR=192.168.10.250 PREFIX=24 GATEWAY=192.168.10.1 DEFROUTE=yes IPV4_FAILURE_FATAL=yes IPV6INIT=no NAME="bond0" #HWADDR=00:0c:29:03:fc:20 //此文件无需MAC地址，使用的是真实网卡的MAC地址 LAST_CONNECT=1431484186 USERCTL=no

Eth0配置文件修改

[iyunv@ns network-scripts]# vim ifcfg-eth0 NETMASK=255.255.255.0 DEVICE=eth0 TYPE=Ethernet UUID=ddae15a9-058f-434d-8331-fd68238fca6a ONBOOT=yes NM_CONTROLLED=no BOOTPROTO=none MASTER=bond0 SLAVE=yes #IPADDR=192.168.10.250 #PREFIX=24 #GATEWAY=192.168.10.1 //IP地址由bond0文件管理 DEFROUTE=yes IPV4_FAILURE_FATAL=yes IPV6INIT=no NAME="eth0" HWADDR=00:0c:29:03:fc:20 LAST_CONNECT=1431484186 USERCTL=no

Eth1配置文件修改

[iyunv@ns network-scripts]# vim ifcfg-eth1 DEVICE=eth1 TYPE=Ethernet UUID=ddae15a9-058f-434d-8331-fd68238fca6a ONBOOT=yes NM_CONTROLLED=no BOOTPROTO=none MASTER=bond0 SLAVE=YES #IPADDR=172.16.30.250 #PREFIX=24 #GATEWAY=172.16.30.1 DEFROUTE=yes IPV4_FAILURE_FATAL=yes IPV6INIT=no NAME="eth1" HWADDR=00:0C:29:03:FC:2A LAST_CONNECT=1431484186 USERCTL=no

重启network服务查看

[iyunv@ns network-scripts]# service network restart Shutting down interface eth0:  /etc/sysconfig/network-scripts/ifdown-eth: line 116: /sys/class/net/bond0/bonding/slaves: No such file or directory                                                            [  OK  ] Shutting down loopback interface:                          [  OK  ] Bringing up loopback interface:                            [  OK  ] Bringing up interface bond0:  ./network-functions: line 446: /sys/class/net/bond0/bonding/minmon: No such file or directory ./network-functions: line 446: /sys/class/net/bond0/bonding/minmon: No such file or directory ./network-functions: line 446: /sys/class/net/bond0/bonding/minmon: No such file or directory                                                            [  OK  ] Bringing up interface eth1:  RTNETLINK answers: File exists                                                            [  OK  ] [iyunv@ns network-scripts]# ifconfig bond0     Link encap:Ethernet  HWaddr 00:0C:29:03:FC:20             inet addr:192.168.10.250  Bcast:192.168.10.255  Mask:255.255.255.0           inet6 addr: fe80::20c:29ff:fe03:fc20/64 Scope:Link           UP BROADCAST RUNNING MASTER MULTICAST  MTU:1500  Metric:1           RX packets:5777 errors:0 dropped:0 overruns:0 frame:0           TX packets:377 errors:0 dropped:0 overruns:0 carrier:0           collisions:0 txqueuelen:0           RX bytes:364082 (355.5 KiB)  TX bytes:52854 (51.6 KiB) eth0      Link encap:Ethernet  HWaddr 00:0C:29:03:FC:20             UP BROADCAST RUNNING SLAVE MULTICAST  MTU:1500  Metric:1           RX packets:5778 errors:0 dropped:0 overruns:0 frame:0           TX packets:378 errors:0 dropped:0 overruns:0 carrier:0           collisions:0 txqueuelen:1000           RX bytes:364142 (355.6 KiB)  TX bytes:53088 (51.8 KiB) eth1      Link encap:Ethernet  HWaddr 00:0C:29:03:FC:2A             inet6 addr: fe80::20c:29ff:fe03:fc2a/64 Scope:Link           UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1           RX packets:314 errors:0 dropped:0 overruns:0 frame:0           TX packets:46 errors:0 dropped:0 overruns:0 carrier:0           collisions:0 txqueuelen:1000           RX bytes:19965 (19.4 KiB)  TX bytes:4045 (3.9 KiB) lo        Link encap:Local Loopback             inet addr:127.0.0.1  Mask:255.0.0.0           inet6 addr: ::1/128 Scope:Host           UP LOOPBACK RUNNING  MTU:16436  Metric:1           RX packets:64 errors:0 dropped:0 overruns:0 frame:0           TX packets:64 errors:0 dropped:0 overruns:0 carrier:0           collisions:0 txqueuelen:0           RX bytes:6843 (6.6 KiB)  TX bytes:6843 (6.6 KiB)

最后Ping测试，此测试需两块桥接到同一个模式。Ping的同时，断开eth0，会发现断开，但是过一会又连接上了。这就是体现了双网卡绑定的优势。
