基于DRBD实现高可用MariaDB

dsfwqd

一、DRBD简介
    DRBD全称Distributed Replicated Block （分布式的复制块设备），开源项目。它是一款基于块设备的文件复制解决方案，速度比文件级别的软件如NFS，samba快很多，而且不会出现单点故障，是很多中小企业的共享存储首选解决方案。

---

    二、DRBD的工作模式

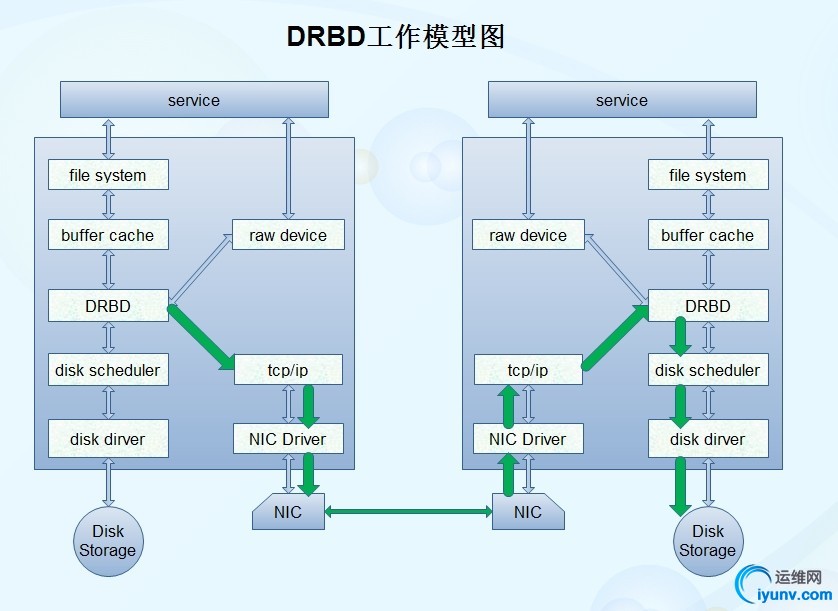

   从上图中我们可以清楚的看到DRBD是工作在内核中，将协议建立在buffer cache（内核缓存）与Disk scheduler（磁盘调度器）之间，将上下文传输的二进制数据复制一份，通过tcp/ip协议封装后由网卡发送至另一台DRBD节点上进行数据同步的。
   DRBD可以工作在主备（一个节点运行，另一个节点备份）模式，也可以工作在双主（上个节点同时运行）模式，在双主模式下要求必须建立在高可用集群的基础上工作。实现DRBD的必要条件是多个节点上必须准备相同大小相同名称的磁盘或分区。

---

    三、搭建DRBD主备模型

    1.准备环境
        1）.系统centos6.6；内核2.6.32-504.el6.x86_64
        2）.两个节点
            node1.wuhf.com：172.16.13.13
            node2.wuhf.com：172.16.13.14
        3）.两个磁盘分区
            /dev/sda5 大小512M
        4）.时间同步
            ntpdate -u 172.16.0.1
            crontab -e
            */3 * * * * /usr/sbin/ntpdate 172.16.0.1 &> /dev/null
        5）.基于密钥互访
            ssh-keygen -t rsa -f /root/.ssh/id_rsa -P ''
            ssh-copy-id -i /root/.ssh/id_rsa.pub root@IP

    2.安装程序包
      对应自己系统内核版本的软件包，下载至本地目录：

      drbd84-utils-8.9.1-1.el6.elrepo.x86_64.rpm；
      kmod-drbd84-8.4.5-504.1.el6.x86_64.rpm；

1	rpm -ivh drbd84-utils-8.9.1-1.el6.elrepo.x86_64.rpm kmod-drbd84-8.4.5-504.1.el6.x86_64.rpm

    3.配置文件
    drbd的主配置文件为/etc/drbd.conf；为了管理的便捷性，目前通常会将些配置文件分成多个部分，且都保存至/etc/drbd.d/目录中，主配置文件中仅使用"include"指令将这些配置文件片断整合起来。通常，/etc/drbd.d目录中的配置文件为global_common.conf和所有以.res结尾的文件。其中global_common.conf中主要定义global段和common段，而每一个.res的文件用于定义一个资源。

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48

vim /etc/drbd.d/global-common.conf global {         usage-count no;                    //关掉在线帮助         # minor-count dialog-refresh disable-ip-verification } common {         protocol C;                      //设置同步传输         handlers {                 pri-on-incon-degr "/usr/lib/drbd/notify-pri-on-incon-degr.sh; /usr/lib/drbd/notify-emergency-reboot.sh; echo b > /proc/sysrq-trigger ; reboot -f";                 pri-lost-after-sb "/usr/lib/drbd/notify-pri-lost-after-sb.sh; /usr/lib/drbd/notify-emergency-reboot.sh; echo b > /proc/sysrq-trigger ; reboot -f";                 local-io-error "/usr/lib/drbd/notify-io-error.sh; /usr/lib/drbd/notify-emergency-shutdown.sh; echo o > /proc/sysrq-trigger ; halt -f";                 # fence-peer "/usr/lib/drbd/crm-fence-peer.sh";                 # split-brain "/usr/lib/drbd/notify-split-brain.sh root";                 # out-of-sync "/usr/lib/drbd/notify-out-of-sync.sh root";                 # before-resync-target "/usr/lib/drbd/snapshot-resync-target-lvm.sh -p 15 -- -c 16k";                 # after-resync-target /usr/lib/drbd/unsnapshot-resync-target-lvm.sh;         }         startup {                 #wfc-timeout 120;                 #degr-wfc-timeout 120;         }         disk {                 on-io-error detach;                     //磁盘错误处理机制                 #fencing resource-only;         }         net {                 cram-hmac-alg "sha1";                 //数据加密算法                 shared-secret "mydrbdlab";                     }         syncer {                 rate 500M;                            //传输速率限制         } } # resource web {   on node1.magedu.com {     device    /dev/drbd0;     disk      /dev/sda5;     address   172.16.13.13:7789;     meta-disk internal;   }   on node2.magedu.com {     device    /dev/drbd0;     disk      /dev/sda5;     address   172.16.13.14:7789;     meta-disk internal;   } }

    4.启动服务

1 2 3 4 5

scp /etc/drbd.d/* node2:/etc/drbd.d       //配置文件复制给node2 service drbd start; ssh node2 'service drbd start'   //两节点同时启动服务               drbd-overview                       //查看服务状态 drbdadm primary --force web         //将当前节点强制设置为主节点 drbd-overview

    5.挂载文件系统

1 2 3

mke2fs -t ext4 -L DRBD /dev/drbd0 mkdir /mnt/drbd mount /dev/drbd0/mnt/drbd

    6.测试
    node1

1 2 3

touch  /mnt/drbd/{a,b,c} umount /mnt/drbd drbdadm secondary web      //将node1撤销为备用节点

    node2

1 2 3 4 5

mkdir /mnt/drbd mount /dev/drbd0/mnt/drbd drbdadm primary web drbd-overview ls /mnt/drbd                   //查看目录下有没有a,b,c文件，有的话表示成功

---

    四、安装配置corosync+pacemaker+crmsh
    1.安装配置corosync

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

yum install corosync pacemaker -y rpm -ql corosync cd /etc/corosync cp corosync.conf.example corosync.conf vim corosync.conf compatibility withetank  兼容性选项 toten {     secauth：on            //安全认证功能开启     threads：0              //多线程     interface{              ringnumber：0         //心跳回传功能，一般不需要              bindnetaddr：172.16.0.0           //给网络地址              mcastaddr：239.165.17.13      //多播地址              mcastport： 5405              ttl：1              } } loggging {          fileline：off                               //          to_stderr:no                              //日志发往标准错误输出          to_logfile：yes          logfile：/var/log/cluster/corosync.log          to_syslog：no                                     debug：off          timestamp：on                //日志记录时间戳          logger_subsys {                     subsys：AME                     debug：off               } }

1 2 3 4 5 6 7 8 9

service {             //将pacemaker用作corosync的插件来运行   ver:  0   name: pacemaker   # use_mgmtd: yes } aisexec {   user: root   group:  root }

1 2 3 4 5 6

corosync-keygen                          //会生成密码文件authkey scp -p authkey corosync.conf   node2:/etc/corosync service corosync start; ssh node2 'service corosync start'    ss -tunl             //查看5405是不是监听 tail -f  /var/log/cluster/sorosync.log grep pcmk_startup /var/log/cluster/corosync.log     //查看pacemaker是否正常启动

   2.安装crmsh

1 2 3 4

crmsh-2.1-1.6.x86_64.rpm               //准备安装包 pssh-2.3.1-2.e16.x86_64.rpm yum --nogpgcheck install   crmsh-2.1-1.6.x86_64.rpm  pssh-2.3.1-2.e16.x86_64.rpm crm status     //查看集群状态

---

    五、安装MariaDB
    1.node1

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32

mariadb-5.5.43-linux-x86_64.tar.gz     //安装包 tar xf mariadb-5.5.43-linux-x86_64.tar.gz -C /usr/local cd /usr/local/ ln -sv mariadb-5.5.43-linux-x86_64/ mysql cd mysql/ cp support-files/my-large.cnf /etc/my.cnf vim /etc/my.cnf                         //编辑mysql配置文件 >thread_concurrency = 4 >datadir = /mnt/drbd >innodb_file_per_table = on groupadd -r -g 306 mysql                 //添加mysql用户 useradd -r-u 306 -g 306 mysql scp /etc/my.cnf node2:/etc/              //将配置文件复制到node2一份 vim /etc/drbd.d/web.res service drbd start; ssh node1 'service drbd start'        //开启DRBD drbdadm primary web drbd-overview mount /dev/drbd0 /mnt/drbd                                   //挂载drbd目录 ./scripts/mysql_install_db --datadir=/mnt/drbd/ --user=mysql      //初始化mysql cd /usr/local/mysql/ cp support-files/mysql.server /etc/rc.d/init.d/mysqld vim /etc/profile.d/mysql.sh export PATH=/usr/local/mysql/bin:$:PATH                 //补全路径 . /etc/profile.d/mysql.sh service mysqld start mysql                                              //测试mysql chkconfig --add mysqld chkconfig --list mysqld chkconfig mysqld off                              //确保mysqld不能开机自启动 service mysqld stop umount /mnt/drbd/ drbdadm secondary web

    2.node2

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

mariadb-5.5.43-linux-x86_64.tar.gz     //安装包 tar xf mariadb-5.5.43-linux-x86_64.tar.gz -C /usr/local cd /usr/local/ ln -sv mariadb-5.5.43-linux-x86_64/ mysql service drbd start; ssh node1 'service drbd start' drbdadm primary web mount /dev/drbd0 /mnt/drbd cd /usr/local/mysql/ cp support-files/mysql.server /etc/rc.d/init.d/mysqld vim /etc/profile.d/mysql.sh export PATH=/usr/local/mysql/bin:$:PATH . /etc/profile.d/mysql.sh service mysqld start mysql                                 //测试mysql chkconfig --add mysqld chkconfig mysqld off service mysqld stop umount /mnt/drbd/ drbdadm secondary web                  //降级为次节点，停止drbd服务 service drbd stop

---

    六、定义DRBD资源，实现高可用

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35

crm configrue show                  //配置文件如下 node node1.wuhf.com \         attributes standby=off node node2.wuhf.com \         attributes standby=on primitive mydata Filesystem \                    //定义文件系统资源         params device="/dev/drbd0" directory="/mnt/drbd" fstype=ext4 \         op monitor interval=20s timeout=40s \         op start timeout=60s interval=0 \         op stop timeout=60s interval=0 primitive myip IPaddr \                          //定义VIP资源         params ip=172.16.13.209 \         op monitor interval=10s timeout=20s primitive myserver lsb:mysqld \                  //定义mysql服务资源         op monitor interval=20s timeout=20s primitive mystor ocf:linbit:drbd \               //定义drbd资源         params drbd_resource=web \         op monitor role=Master interval=10s timeout=20s \         op monitor role=Slave interval=20s timeout=20s \         op start timeout=240s interval=0 \         op stop timeout=100s interval=0 ms ms_mystor mystor \                            //定义主备模式的两节点工作方式         meta clone-max=2 clone-node-max=1 master-max=1 master-node-max=1 notify=truetarget-role=Started colocation mydata_with_ms_mystor_master inf: mydata ms_mystor:Master   //定义三个排列 colocation myip_with_ms_mystor_master inf: myip ms_mystor:Master colocation myserver_with_mydata inf: myserver mydata order mydata_after_ms_mystor_master Mandatory: ms_mystor:promote mydata:start //定义顺序 order myserver_after_mydata Mandatory: mydata:start myserver:start order myserver_after_myip Mandatory: myip:start myserver:start property cib-bootstrap-options: \         dc-version=1.1.11-97629de \         cluster-infrastructure="classic openais (with plugin)" \         expected-quorum-votes=2 \                  stonith-enabled=false \           //爆头功能关闭         no-quorum-policy=ignore \         //集群分裂处理方式为忽略

---

    七、测试

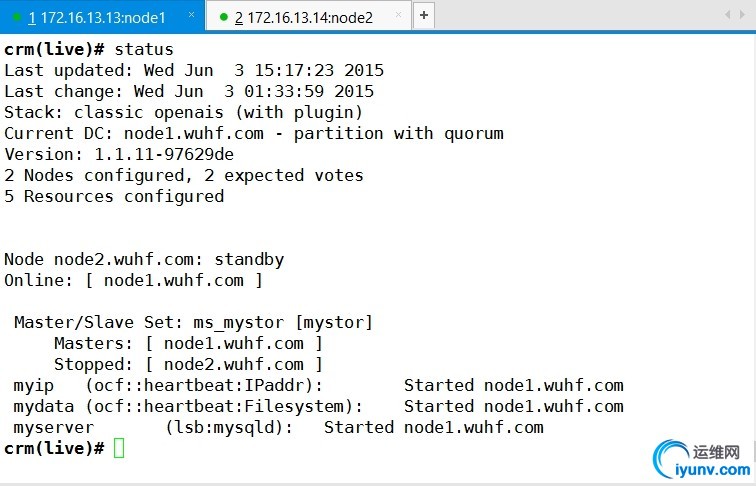

   1.查看当前各节点状态

   当前node2是standby状态，所有资源运行在node1上

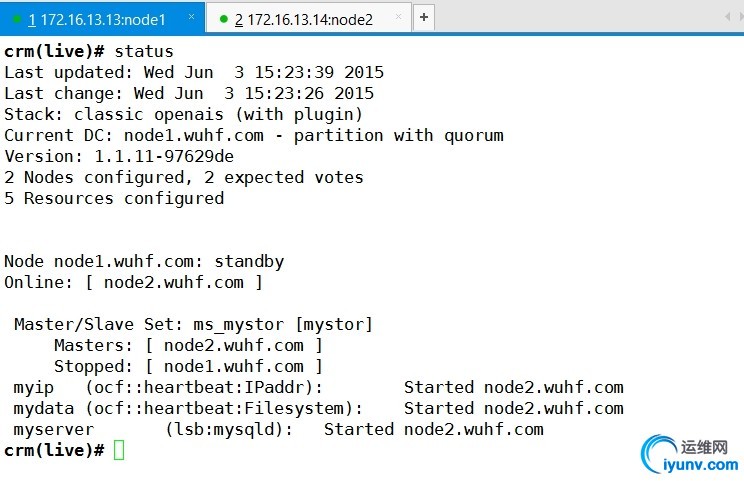

    2.将node2上线，将node1下线
    在node2上执行crm node online

    在node1上执行crm node standby
    查看可见，所有资源成功转移到node2上运行，一切正常，表示高可用mysql基于drbd成功了。
