linux磁盘管理のRAID简单实现

xunlei

写在前面的话，因为实现 RAID是对系统进行的一项重要的变动（包括创建新分区和其它一些潜在的冒险操作），所以在开始这一过程之前备份整个系统 不失为 一个好主意。如果您不想进行备份，我希望您能使用一台没有什么重要数据的测试机器做必要的测试，包括后期的数据完整性做%/%的校验，平时多细心哪怕辛苦一点总比到时候数据不完整或者丢失，到处抱着磁盘阵列到处回恢复数据要好吧！呵呵！

创建一个大小为10G的RAID0

一、新建所需RAID0的两个分区

使用/dev/sde1/和dev/sdf1进行创建，分区容量大小为各5G，并转换分区为fd

[Shell] 纯文本查看 复制代码

#fdisk /dev/sde
#fdisk /dev/sdf

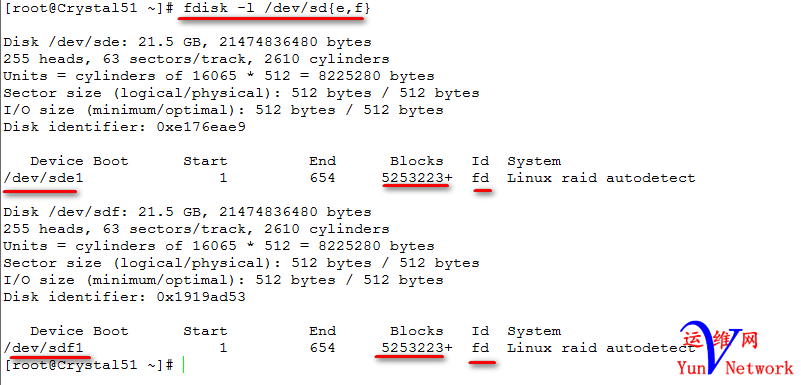

# fdisk -l /dev/sd{e,f}

图1、2

注：保存退出后不要对其格式化，因为我们不能去格式化一个software raid 底层的块设备，而是要格式化software raid本身。

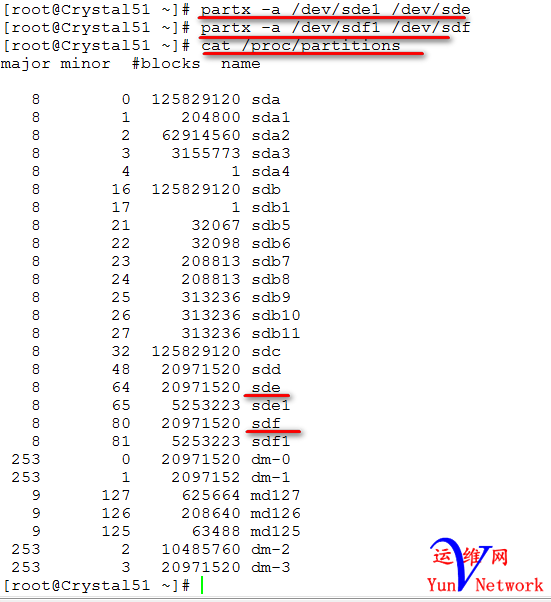

二、让内核重新读取分区表

[Shell] 纯文本查看 复制代码

# partx -a /dev/sde1 /dev/sde
# partx -a /dev/sdf1 /dev/sdf
# cat /proc/partitions

图3

三、把/dev/sde1和/dev/sdf1两个分区创建为RAID0

创建之前先确认/proc/mdstat下面是否有相关文件

[Shell] 纯文本查看 复制代码

1
# cat /proc/mdstat

图4

[Shell] 纯文本查看 复制代码

1

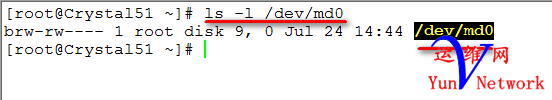

# ls -l /dev/md*

图5

既然md0还没有使用，那就让我们从0开始吧！

[Shell] 纯文本查看 复制代码

1
#mdadm -C -a yes -n 2 -l 0 /dev/sd{e,f}1

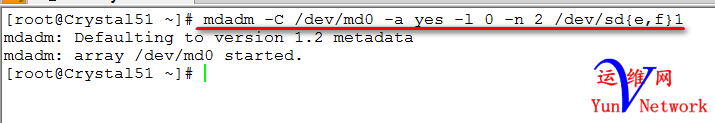

四、创建md设备

[Shell] 纯文本查看 复制代码

1
# mdadm -C /dev/md00 -a yes -l 0 -n 2 /dev/sd{e,f}1

图6

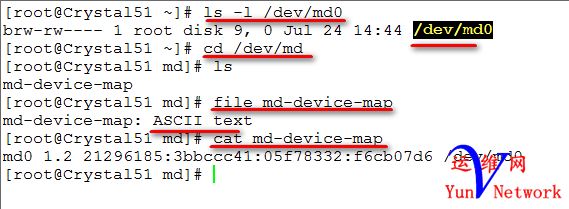

md相关文件的解释说明------〉版本号、设备文件、ID号----------->ASCII码文件，保存了当前主机上所有md设备的映射关系，通过将哪些磁盘分区做成了md设备

[backcolor=white !important]

[Shell] 纯文本查看 复制代码

1
#ls -l /dev/md*
图7
1
2
#cd /dev/md
#file md-device-map
1
#cat md-device-ma

图8

五、格式化md设备

注：md设备创建完成之后就可以格式化md设备，md是一个独立的设备

#mke2fs -t ext4 /dev/md0

[Shell] 纯文本查看 复制代码

1

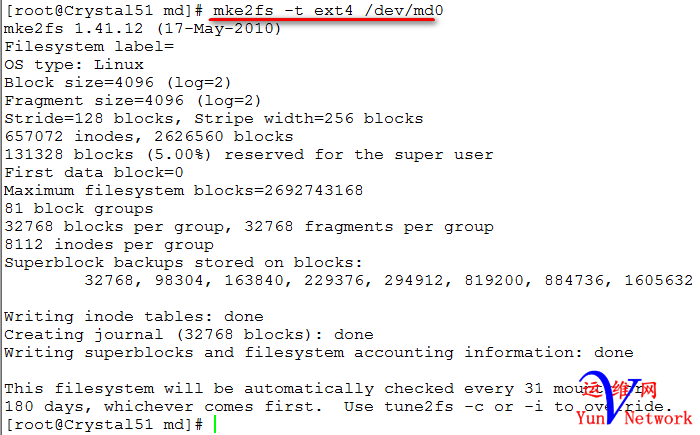

#mke2fs -t ext4 /dev/md0

图9

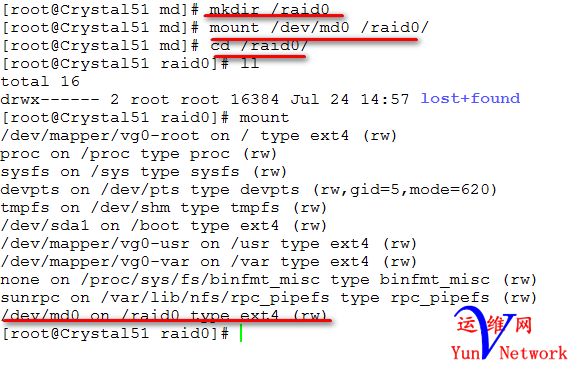

六、挂载

[Shell] 纯文本查看 复制代码

#mkdir /raid0
#mount /dev/md0 /raid0
#cd /raid0/
#ls
#mount

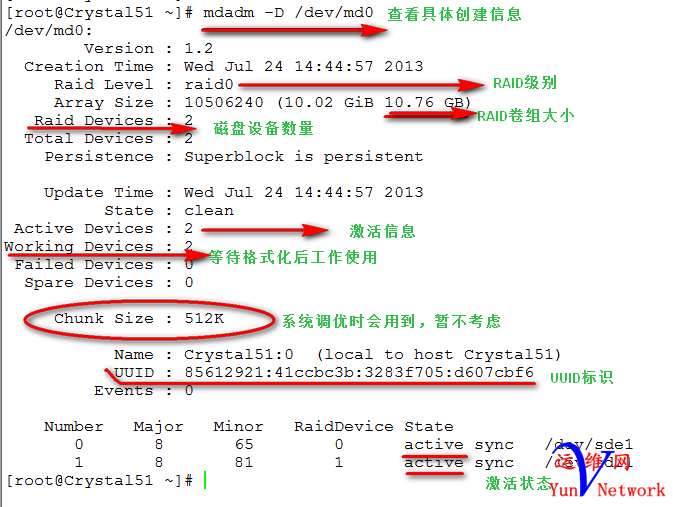

七、监控md0设备、了解md相关信息

[Shell] 纯文本查看 复制代码

1
#mdadm -D /dev/md0——————》显示md0的详细信息

图11

创建一个大小为20G的RAID1

一、分别在系统中创建两个为20的分区

图1

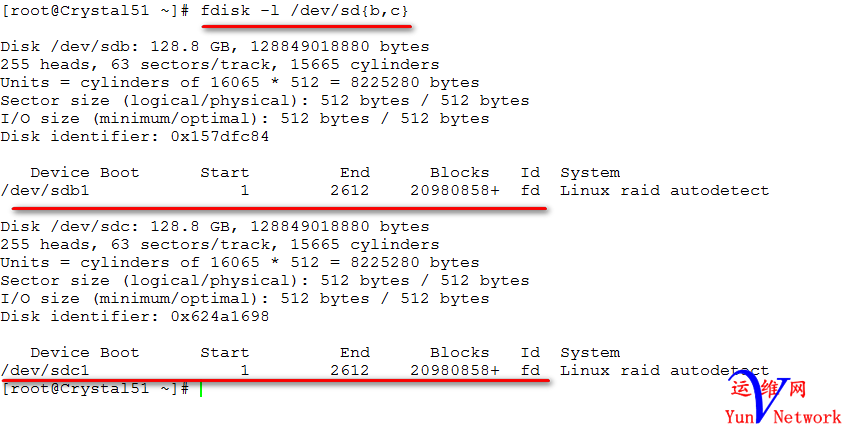

二、

[Shell] 纯文本查看 复制代码

1

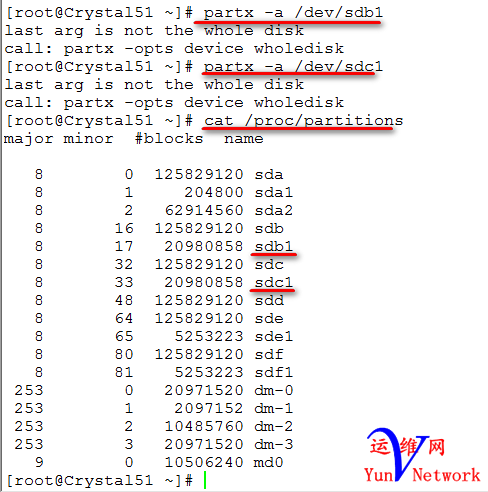

/#fdisk -l /dev/sd{b,c} 让内核重新读取识别分区/

图2

三、创建md设备

[Shell] 纯文本查看 复制代码

1

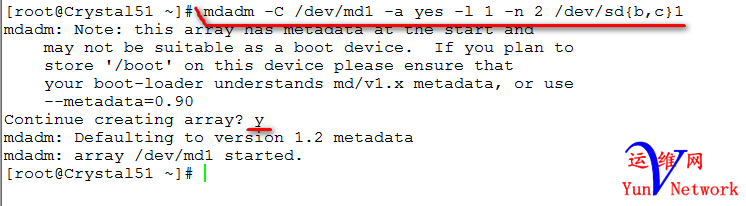

# mdadm -C /dev/md1 -a yes -l 1 -n 2 /dev/sd{b,c}1

图3

查看是否创建成功

[Shell] 纯文本查看 复制代码

1

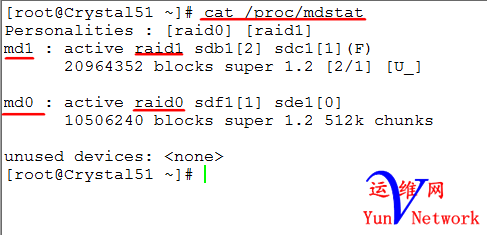

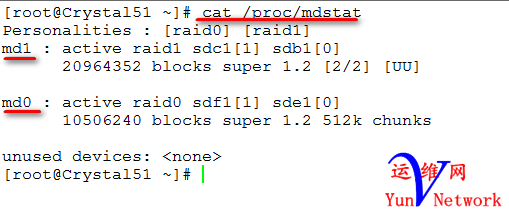

# cat /proc/mdstat

图4

四、格式化md设备

[Shell] 纯文本查看 复制代码

1

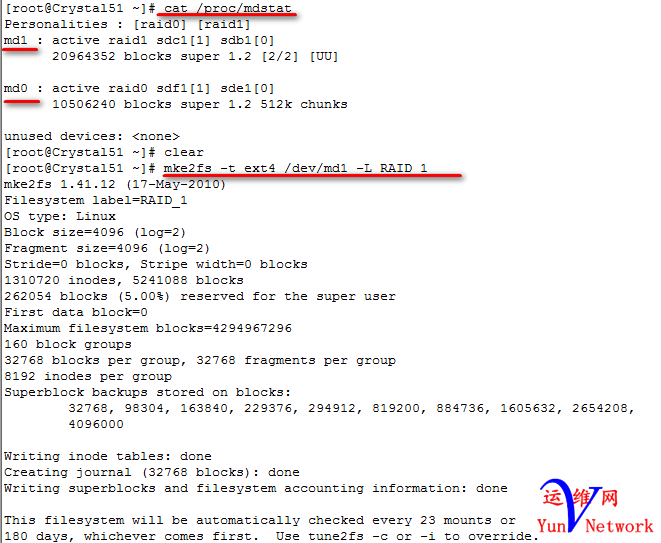

# mke2fs -t ext4 /dev/md1 -L RAID_1

图5

六、

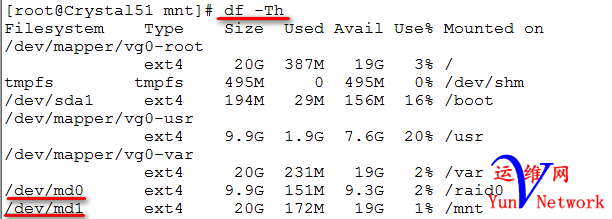

图6

图7

测试RAID1的冗余能力

[Shell] 纯文本查看 复制代码

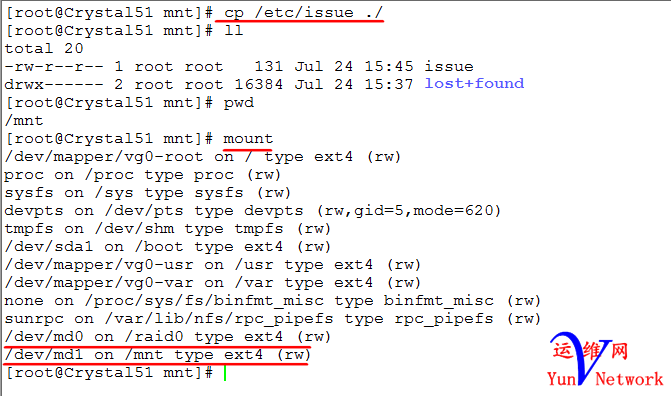

#cd /mnt
#ls;pwd
#cp /etc/issue ./
#mount

图8

二、假如,RAID1种的某块硬盘坏掉了，那么/mnt挂载点还可以使用吗？

对于RAID1来说，坏掉一块硬盘的话真的不影响数据访问吗？

三、开始破坏

[Shell] 纯文本查看 复制代码

1
2

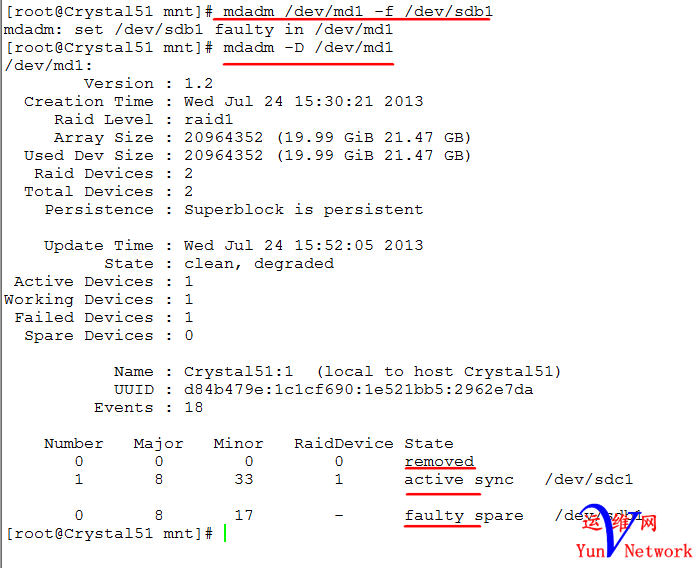

# mdadm /dev/md1 -f /dev/sdb1
# mdadm -D /dev/md1

图9

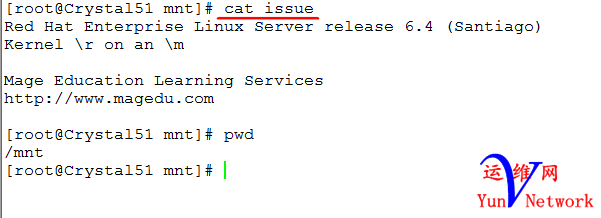

[Shell] 纯文本查看 复制代码

1

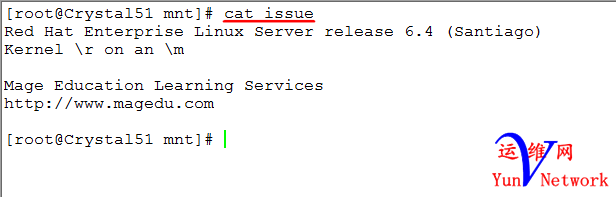

# cat issue

图10

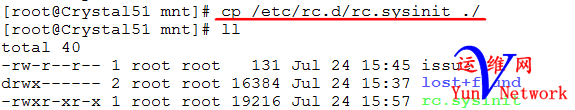

复制文件进来试试看，测试写操作

图11

测试读操作

图12

OK，没问题！

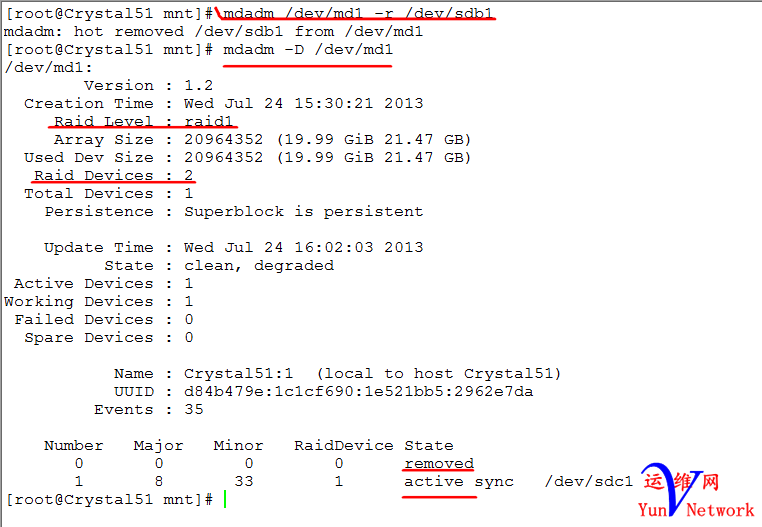

三、移除坏掉的磁盘

[Shell] 纯文本查看 复制代码

1
# mdadm /dev/md1 -r /dev/sdb1

图13

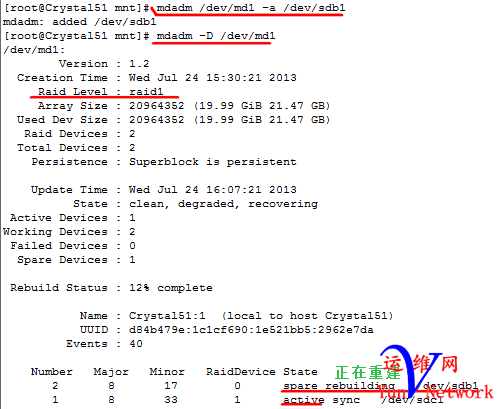

四、假如/dev/sd这块磁盘修好了，我们怎样添加到它的RAID组中呢？

[Shell] 纯文本查看 复制代码

1
2
# mdadm /dev/md1 -a /dev/sdb1
# mdadm -D /dev/md1

图14

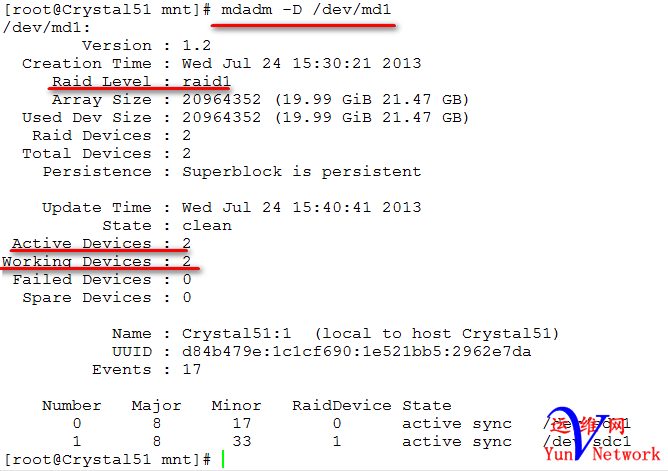

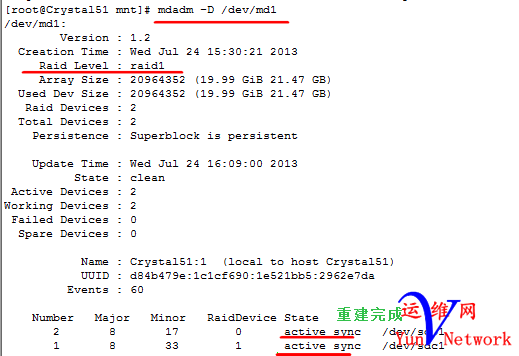

[Shell] 纯文本查看 复制代码

1
# mdadm -D /dev/md1

数据重建成功

               模拟RAID1中的第二块磁盘损坏

一、

[Shell] 纯文本查看 复制代码

1
2

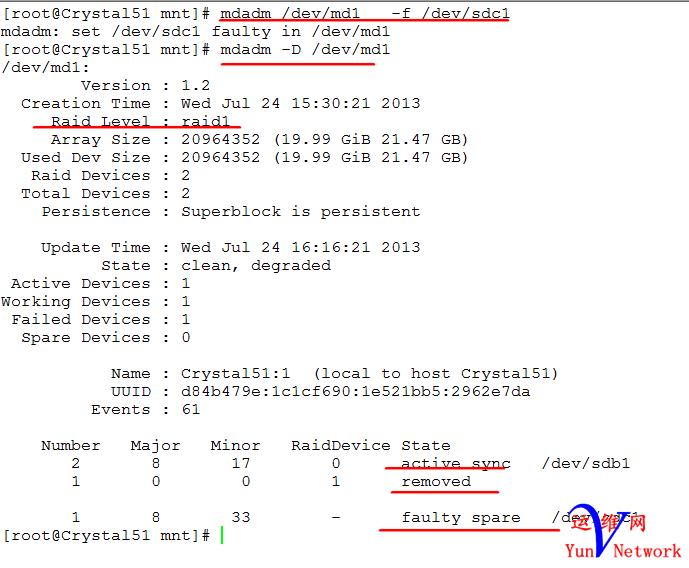

# mdadm /dev/md1   -f /dev/sdc1
# mdadm -D /dev/md1

图16

二、对/mnt目录进行读写操作

[Shell] 纯文本查看 复制代码

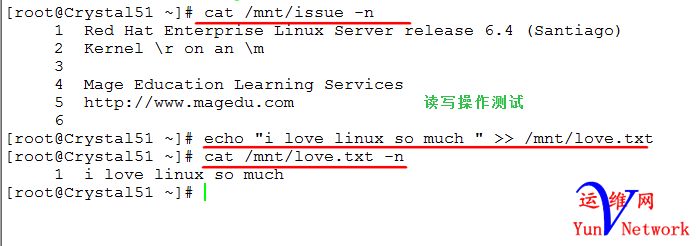

# ls /mnt/
# cat /mnt/issue -n
# echo "i love linux so much " >> /mnt/love.txt
# cat /mnt/love.txt -n

图17

图18

图19

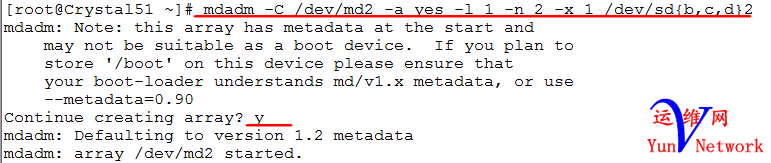

RAID1 中三块磁盘 一块做备用盘

[Shell] 纯文本查看 复制代码

1
# mdadm -C /dev/md2 -a yes -l 1 -n 2 -x 1 /dev/sd{b,c,d}2

图20

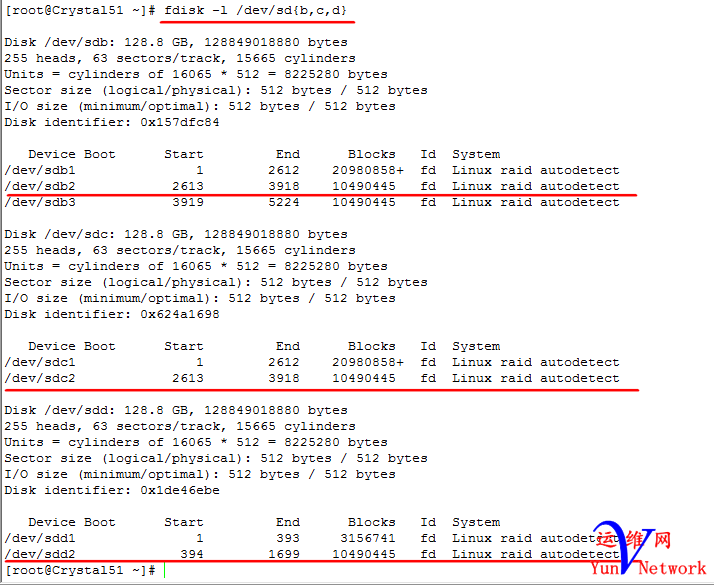

# fdisk -l /dev/sd{b,c,d}

图21

格式化md设备

[Shell] 纯文本查看 复制代码

1

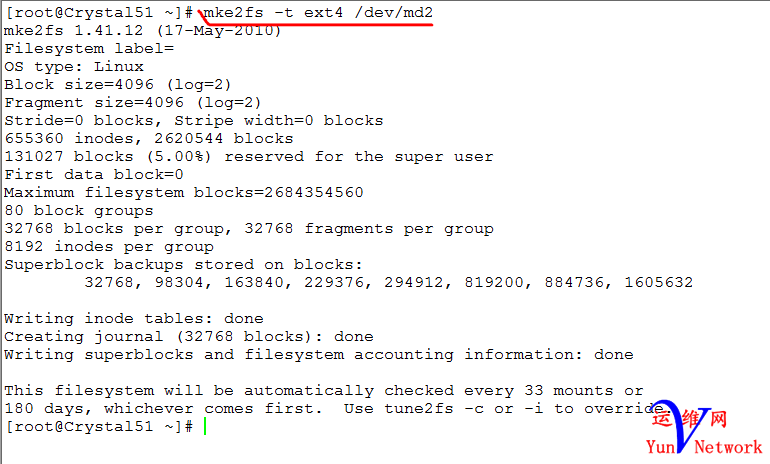

# mke2fs -t ext4 /dev/md2

图22

[backcolor=white !important]

[Shell] 纯文本查看 复制代码

1
挂载#mount /dev/md2  /mnt/
1
2

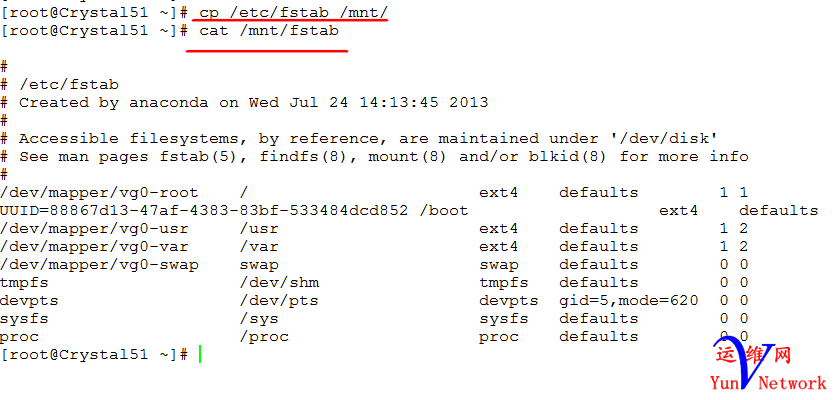

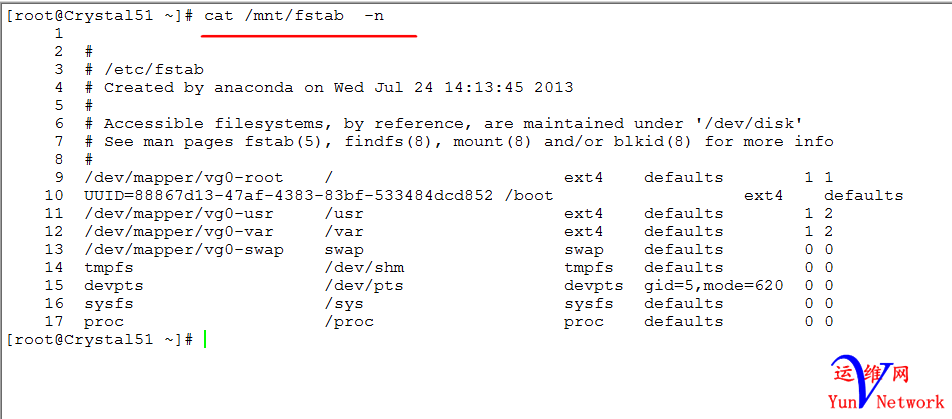

# cp /etc/fstab /mnt/
# cat /mnt/fstab

图23

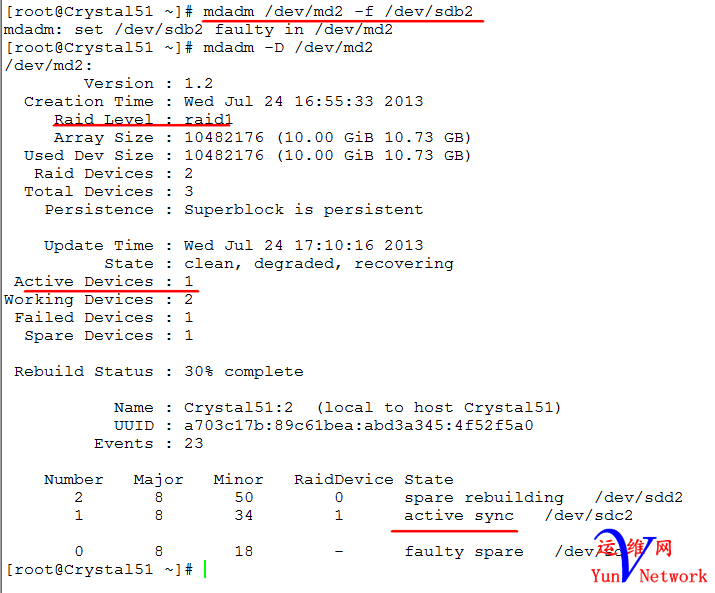

       模拟一块磁盘损坏

图24

[Shell] 纯文本查看 复制代码

1
2

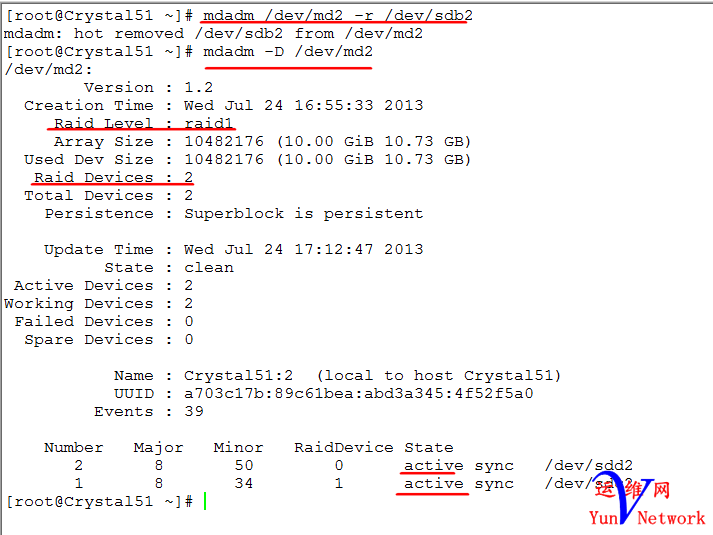

# mdadm /dev/md2 -r /dev/sdb2
# mdadm -D /dev/md2

图25

查看文件完好无损哦

图26

   创建一个大小为10G的RAID5

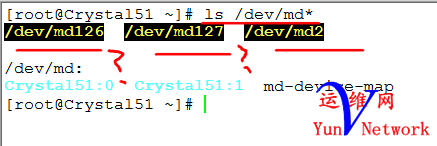

[Shell] 纯文本查看 复制代码

1

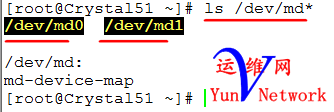

# ls /dev/md*

[Shell] 纯文本查看 复制代码

1

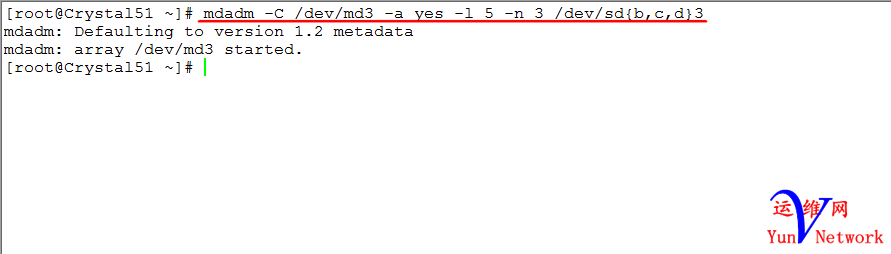

# mdadm -C /dev/md3 -a yes -l 5 -n 3 /dev/sd{b,c,d}3

图27

图

28

[Shell] 纯文本查看 复制代码

1
# cat /proc/mdstat

图29

创建md设备

[Shell] 纯文本查看 复制代码

1

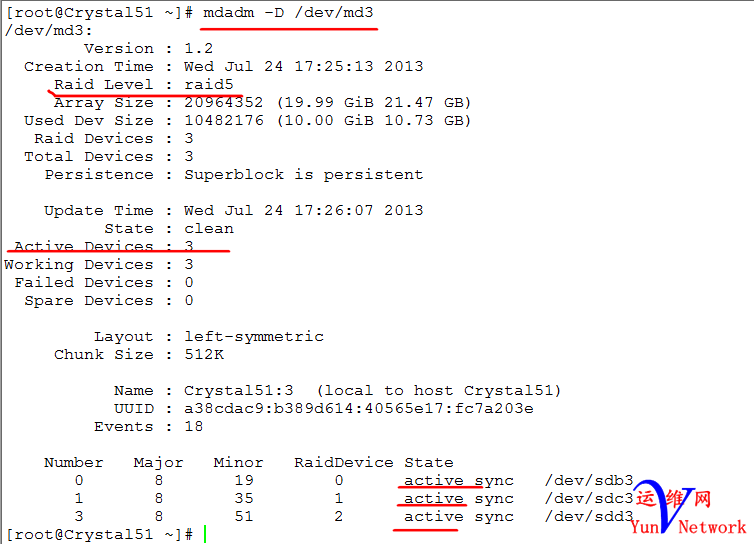

# mdadm -D /dev/md3

图30

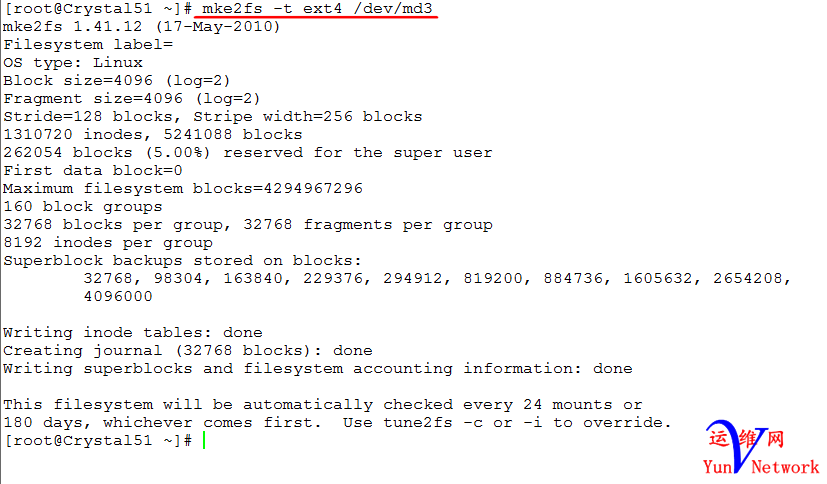

格式化md设备

[Shell] 纯文本查看 复制代码

1
# mke2fs -t ext4 /dev/md3

图31

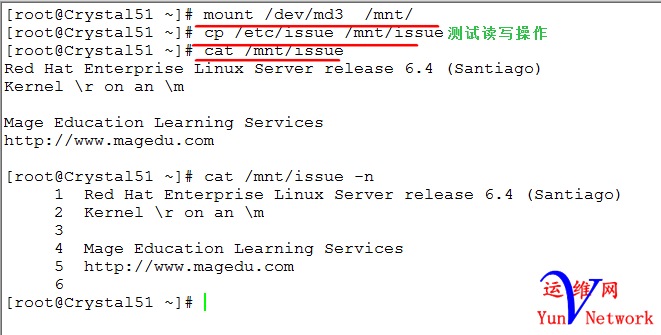

[Shell] 纯文本查看 复制代码

# mount /dev/md3  /mnt/
# cp /etc/issue /mnt/issue
# cat /mnt/issue

图32

       模拟/dev/sd磁盘损坏

[Shell] 纯文本查看 复制代码

1
2

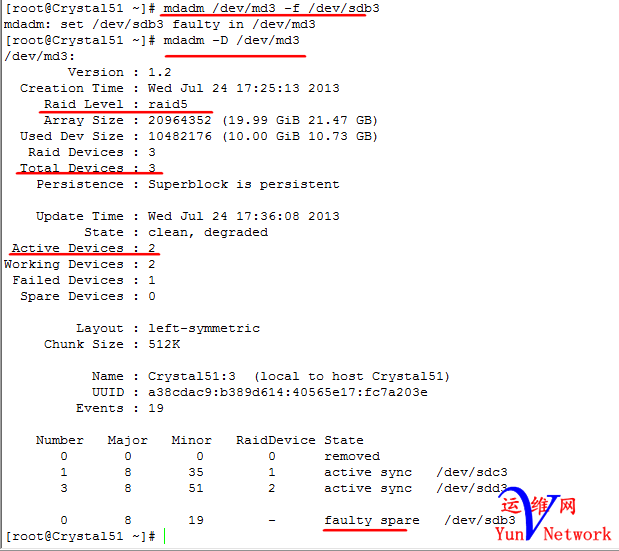

# mdadm /dev/md3 -f /dev/sdb3
# mdadm -D /dev/md3

图33

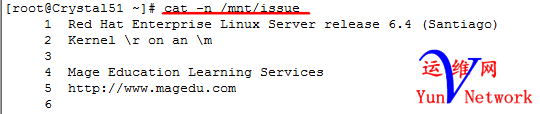

数据可以正常访问哦

图34

[Shell] 纯文本查看 复制代码

1
# mdadm -D /dev/md3

图35

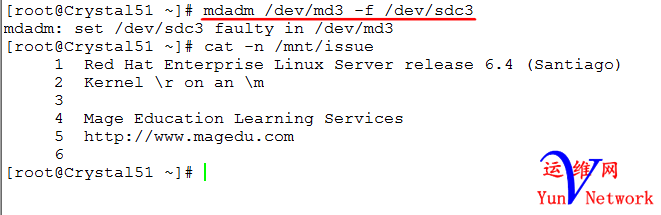

再坏掉一块的话会怎么样呢?试试不就知道了啊，呵呵，要敢于尝试吗！！！！

[Shell] 纯文本查看 复制代码

1
2
# mdadm /dev/md3 -f /dev/sdc3
# cat -n /mnt/issue

图36

图37

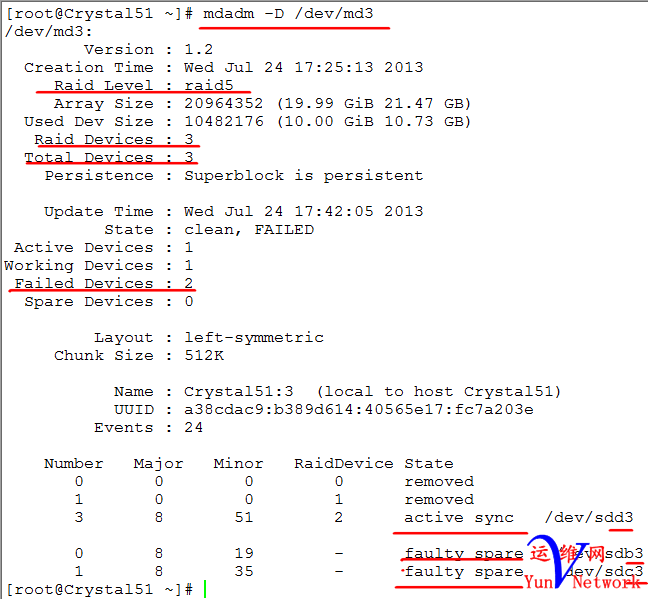

[Shell] 纯文本查看 复制代码

1
# mdadm -D /dev/md3
