HCNP学习笔记之OSPF协议原理及配置10-OSPF扩展特性

uykjgfh

这几个特性了解一下，基本不需配置。
一 LSDB超载
定义：由于受到存储容量的限制，当LSDB太大时，某些路由器将无法存储整个LSDB，这种现象称为LSDB超载。LSDB超载通常是因为存储了太多AS外部路由信息（第五类LSA）引起的。
解决问题：为了减小LSDB规模。
非骨干区域可以通过配置Stub区域、完全Stub区域或者NSSA减小LSDB规模。

RFC1765定义了一个新的OSPF参数：ospfExtLsdbLimit，即第五类LSA的最大数量。
lsdb-overflow-limit number number：LSDB中第五类LSA的最大条目数，取值范围是1～1000000。
  当LSDB中的第五类LSA超过配置的最大条目数时，路由器进入超载状态，此时路由器将自身产生的第五类LSA在网络中老化，并不再生成新的第五类LSA。
  处于超载状态的OSPF路由器可以接收其他路由器生成的第五类LSA，但是数量不能超过配置的最大限制，如果新接收的第五类LSA可能使LSDB中的第五类LSA超过配置的最大限制，则新接收的第五类LSA将被丢弃。


二 按需电路（Demand Circuit）

按需电路是指有流量时才会建立连接，没有流量时连接会自动断开，以便节省链路的开销。
OSPF在这种链路上不能像在普通链路上那样周期性地发送Hello报文，也不能周期性地泛洪，需要对OSPF的工作机制进行扩展。

• 扩展1：是在OSPF的Hello报文、DD报文和LSA的Options字段中新添加一个DC标志位，标识此路由器是否支持按需电路上的扩展特性。

• 扩展2：收发hello报文



   ★在普通点到点链路上，无论是否和邻居建立邻接关系，OSPF路由器都会每隔10秒（默认Hello间隔）发送一次Hello报文，
   ★但在按需电路上，OSPF对此机制做了修改： 建立邻接关系之前，每隔Poll间隔（默认120秒）发送一次Hello报文，用于检测邻居；
   ★建立邻接关系之后，不再发送Hello报文，即始终认为对端邻居处于活动状态。

• 扩展3：链路层始终处于UP状态

• 扩展4：泛洪与老化



   由于在按需电路上发送的LSA不能像普通链路上那样可以周期性地更新，所以在按需电路扩展中规定，按需电路上发送的LSA中LS Age字段的第一位（称为DoNotAge标志位）设置为1，表示不能对此LSA进行老化。支持按需电路扩展的OSPF路由器在接收到DoNotAge标志位设置为1的LSA之后，不对此LSA进行老化。

但是在满足下列两个条件的时候，需要删除设置了DoNotAge标志位的LSA：
1. LSA在LSDB中存在了至少一小时（MaxAge）； 2. 路由表中，此LSA的生成者不可达已经至少一小时（MaxAge）。

• 扩展5：稳定时检测邻居状态



    1. 当有应用数据发送的时候，按需电路建立连接；
    2. OSPF检测到按需电路建立连接之后，向对端发送自身生成的Router-LSA；
    3. 如果对端回应LS Ack，表示对端邻居处于活动状态，如果对端在重传间隔内（默认为5秒）没有回应LS Ack，则认为对端邻居已经无效。

三 声明Stub路由器
当一个路由器被配置成Stub路由器之后，在该路由器生成的Router-LSA中，非Stub连接的网段的Cost值将被通告成一个很大的值（65535），以使此链路不被优选；Stub连接的网段的Cost值不变，以使发送到直连Stub网段的数据不被中断。

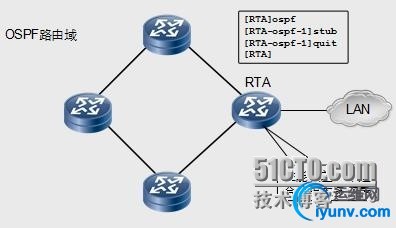

示例：图中RTA性能太差，不适合分担太多流量
