Linux下的系统启动原理及故障排除

658uhr

一：实验环境
1）:虚拟机
2）:linux系统环境
二：实验目标
1）:理解Linux启动过程详解
2）:理解影响启动的配置文件
3）:常见的启动故障排除
4）:救援模式的使用
三：实验步骤
第一块
Linux启动过程详解

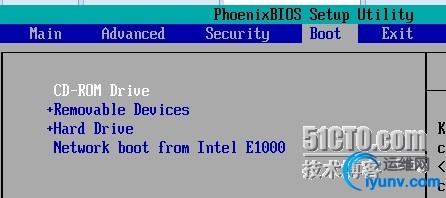

1. 加载 BIOS 的硬件信息，跟据设定取得第一个可开机引导设置，如：光驱，硬盘，网络，USB； 如果是硬盘为第一引导。

2. 读取硬盘中 MBR 的 bootLoader (亦即是 grub，Lilo 等程序)；
　硬盘的0柱面、0磁头、1扇区称为主引导扇区（也叫主引导记录MBR）。它由三个部分组成，主引导程序、硬盘分区表DPT（Disk Partition table）和硬盘有效标志（55AA）。
16*4+446+2=512

注：磁盘默认一个扇区大小为：512字节。

在总共512字节的主引导扇区里

第一部分是：主引导程序（boot loader）占446个字节。主引导程序，它负责从活动分区中装载，并运行系统引导程序。

第二部分是Partition table区（分区表），即DPT，占64个字节，硬盘中分区有多少以及每一分区的大小都记在其中。每个分区表项长16个字节，共64字节为分区项1、分区项2、分区项3、分区项4。

第三部分是MBR有效标识位，占2个字节，固定为55AA。如果这个标志位0xAA55，就认为这个是MBR。

GRUB（GRand Unified Bootloader简称“GRUB”）是一个来自GNU项目的多操作系统启动程序。

3. 依据 boot loader 的设定，到引导分区加载 Kernel ，Kernel 会开始侦测硬件并加载驱劢程序；
4. 在硬件驱动成功后，Kernel 会主动执行 init 程序，而 init 会取得run-level 信息，之后读取init下的/etc/inittab的脚本，在此脚本下有其他三个脚本。分别是/etc/rc.d/rc.sysinit脚本，/etc/rc.d/rc脚本和mingetty脚本进程。
5. init 执行 /etc/rc.d/rc.sysinit 文件来准备软件执行的作业环境 (如网络、时区等)；
6. init 执行 run-level 下各个服务并启动 (script 方式)；
7. init 执行开机后自动运行脚本 /etc/rc.d/rc.local 文件；
8. init 执行虚拟终端机控制程序 mingetty 来启动 login 程序，最后就等待用户登入啦；

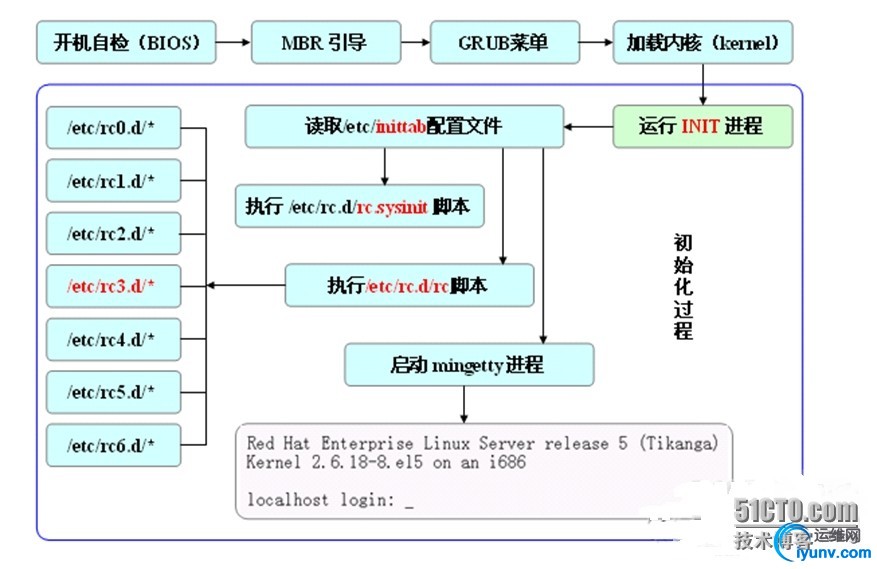

如图：

第二块
Linux启动相关的配置文件
系统启动EL6
   BIOS
bootloader（GRUB或 lilo）  <--- /boot/grub/grub.conf

执行GRUB和GRUB下的内核kernel
[iyunv@localhost~]# vim /boot/grub/grub.conf
#boot=/dev/sda
default=0
timeout=5
splashimage=(hd0,0)/grub/splash.xpm.gz
hiddenmenu
title Red Hat Enterprise Linux (2.6.32-220.el6.x86_64)
        root (hd0,0)
        kernel /vmlinuz-2.6.32-220.el6.x86_64ro
#在GRUB下中，有内核，，default=0指执行第一块内核。这也就说明了启动步骤，执行GRUB之后执行GRUB下的内核。
执行内核kernel下的init，判断启动级别。
[iyunv@localhost~]# vim /etc/inittab
#Default runlevel. The runlevels used are:
#   0 - halt (Do NOT set initdefault to this)
#   1 - Single user mode
#   2 - Multiuser, without NFS (The same as 3,if you do not have networking)
#   3 - Full multiuser mode
#   4 - unused
#   5 - X11
#   6 - reboot (Do NOT set initdefault to this)
#
id:5:initdefault:
#id：5表示默认的启动级别为5，也可以修改，在这里直接修改就行了。
执行/etc/inittab下的rc.d/rc.sysinit
[iyunv@localhost~]# vim /etc/rc.d/rc.sysinit
if[ -f /etc/sysconfig/network ]; then

./etc/sysconfig/network

# First try to mountscratch storage from /etc/fstab, then any

#在这里网络服务和开机自动启动的服务/etc/rc.d/rc.sysinit（系统初始化：像：主机名 和/etc/fstab 都在这里指定了...）执行rc.sysinit 完成了包括mount分区 激活swap 加载modules等重要的工作.

启动对应级别下的服务如： init3 级别
/etc/rc.d/rc3.d/（这里的程序/服务S开头的全部开机执行；K开头的开机不执行）
[iyunv@localhost ~]# ls /etc/rc.d/rc3.d
K01certmonger         K80sssd            S24rpcgssd
K01matahari-host      K84wpa_supplicant  S24rpcidmapd
K01matahari-network   K86cgred           S25cups
#rcn.d (n为1到6) 是对应于不同的runlevel下起不同的服务.这些目录下都
是一些符号连接, 连接到/etc/rc.d /init.d下的一些文件.以S开头的表示要启动, 以K开头的不启动.
第一个字母后面的数值是一个优先级.

例：
[iyunv@xuegod63 rc3.d]# vim /etc/init.d/network
#! /bin/bash
# network       Bringup/down networking
# chkconfig: 2345 10 90
#看有chkconfig的那一行, 2345表示在runlevel 2 3 4 5下被启动, 10是为此服务的启动顺序, 80为关机时闭此服务的顺序。
[root@xuegod64rc3.d]# ls *network*
K01matahari-network  S10network
#看到是以S开头的，即开机是启动，且顺序为第十个。
[root@xuegod64rc3.d]# chkconfig network off #将网络服务关掉
[root@xuegod64rc3.d]# chkconfig --list network #列出网络服务的开关情况
network            0:off 1:off 2:off 3:off 4:off 5:off 6:off
#看到0—6的服务都已经关掉了
[root@xuegod64rc3.d]# ls *network*
K01matahari-network K90network
#再次查看，是以K开头，表示开机不启动。顺序为90
所有服务都运行成功后，
设置开机自动执行某个命令： /etc/rc.local
[iyunv@localhost~]# vim /etc/rc.local
#want to do the full Sys V style init stuff.
touch/var/lock/subsys/local
service httpdstart
#在此目录下写入命令，让阿帕奇 服务器在每次开机启动的时候都自动启动
[iyunv@localhost~]# ll !$
ll/etc/rc.local
lrwxrwxrwx.1 root root 13  7月 2502:18 /etc/rc.local -> rc.d/rc.local
#可以看到的都是指向rc.d，且是一个软连接。实质上/etc/rc.local 与 rc.d/rc.local是一样的。
实验一下。
[iyunv@localhost~]# ll /etc//rc.d/rc.local
-rwxr-xr-x.1 root root 240  7月 2809:13 /etc//rc.d/rc.local
[iyunv@localhost~]# vim !$
#want to do the full Sys V style init stuff.
touch/var/lock/subsys/local
service httpdstart
#在rc.d下看到了刚才写的命令，实验结论正确
运行mingetty，打开tty1-6
[iyunv@localhost~]# ps -axu | grep ming
Warning:bad syntax, perhaps a bogus '-'? See /usr/share/doc/procps-3.2.8/FAQ
root       2500 0.0  0.0   4116  544 tty2     Ss+  07:50  0:00 /sbin/mingetty /dev/tty2
root       2504 0.0  0.0   4116  548 tty4     Ss+  07:50  0:00 /sbin/mingetty /dev/tty4
root       2506 0.0  0.0   4116  544 tty5     Ss+  07:50  0:00 /sbin/mingetty /dev/tty5
root       2508 0.0  0.0   4116  544 tty6     Ss+  07:50  0:00 /sbin/mingetty /dev/tty6
root       4981 0.0  0.0 103312   868 pts/0   S+   09:22   0:00 grep ming
#为什么没有tty1呢？
tty1是没有图像界面的，所以没有tty1
[iyunv@localhost~]# runlevel
N5
第三块—linux下的故障排除
1：预防暴力破解root用户的密码
我们知道进入单用户模式，是可以破解root密码。那么如果防止破解root密码？
只需要加密grub，不让别人破解root密码：
[iyunv@localhost~]# grub-md5-crypt
Password:123456
Retypepassword: 123456
$1$NqF/M$/NbfcyUvA4/1sYg1d9QcE.
#黑体字是密码的密文，是会变动的。
在grub下修改
[iyunv@localhostinit]# vim /boot/grub/grub.conf
#boot=/dev/sda
default=0
timeout=5
splashimage=(hd0,0)/grub/splash.xpm.gz
hiddenmenu
password--md5 $1$NqF/M$/NbfcyUvA4/1sYg1d9QcE.
titleRed Hat Enterprise Linux (2.6.32-220.el6.x86_64)
        root (hd0,0)
#红体子是后加的命令
重启测试：
以前的时候想要编辑grub是只需要按下e就OK的

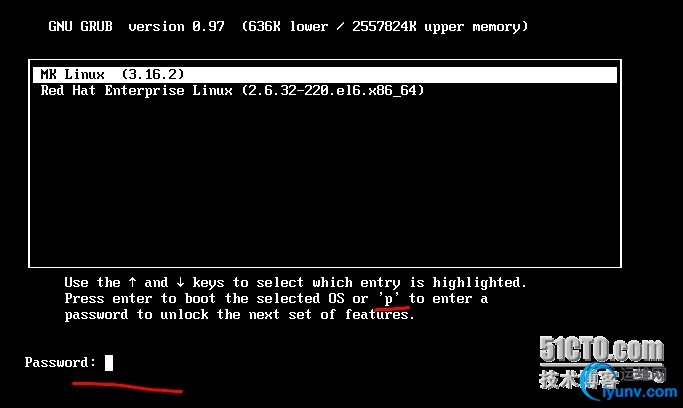

现在编辑grub时，需要按下p键，然后输入密码：123456


#这个时候我们就进入的单用户模式了，当然是需要具有root用户的密码的。

2：进入救援模式：
例：系统坏了，进不去了:，这个时候该怎么办呢？
进入救援模式拷贝数据

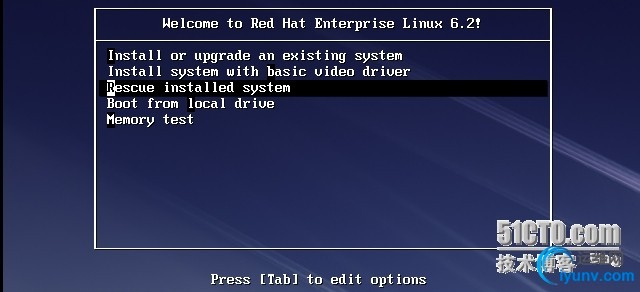

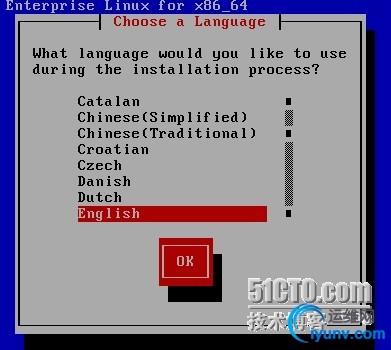

以光盘引导：









#问你是否想要启动网络，在这里是不需要的

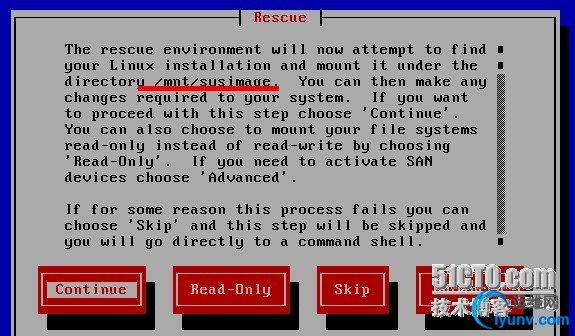

#说现在的系统需要挂载到/mnt/sysimage下，点击继续continue

#告诉你现在的系统需要挂载到/mnt/sysimage下，

#点击OK，同一挂载到/mnt/sysimagedirectory下

#现在已经挂载上了，第一个shell start shell  是要用shell脚本的。按回车键之后，下面就可以输入命令 的提示符了，这个时候，就进入了救援模式。


#在这个时候的shadow并 是我们自己的shadow
ramfs  ： 内存文件系统

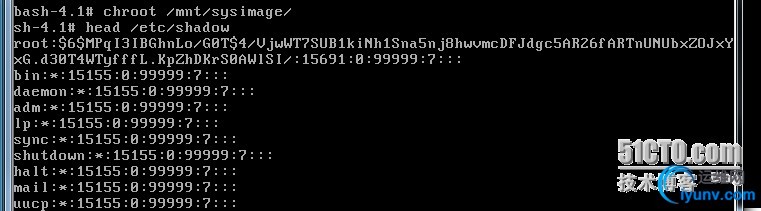

chroot  /mnt/sysimage   # 切换文件系统根

#这个时候进入就是我们自己的shadow了，就可以拷贝文件了。
注：在拷贝完文件之后，怎么退出呢？
1：exit  #这是先退出当前的地方，即chroot
2：reboot #这个时候就可以重新启动了
3：救援模式
例：这个时候root用户的密码已经加密了，别人就破解不开了，但是如果自己忘记密码了呢？
系统故障，忘记root用户的密码
解决方法：重启系统进入单用户模式，然后重设密码
1:grub界面按任意键，干预启动过程。
2:e按键，编辑启动时内核接收的选项，增加“1”。
3:enter和b按键，按照修改过的选项启动操作系统。

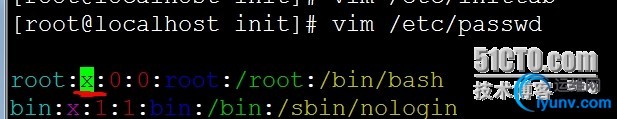

4:把下图中的x去掉，然后reboot就可以，再次使用root进入密码，就不需要输入密码。

#进入系统之后，输入passwd就可以修改root用户的密码了。
4:磁盘资源
例：磁盘资源耗尽故障
1、:无法写入新的文件，提示“… :设备上没有空间”
2、：部分程序无法运行，甚至系统无法启动
故障原因:
       1:磁盘空间已被大量的数据占满，空间耗尽
       2:虽然还有可用空间，但文件数i节点耗尽
解决方案：
             1. 清理磁盘空间，删除无用、冗余的文件
             2 .转移或删除占用大量i节点的琐碎文件
             3. 进 入单用户模式、救援模式进行修复或删除文件

5：双系统下的主引导记录变更
例：双系统启动修复

当我们安装双系统环境，先安装Linux再安装Windows；；或者已经安装好双系统环境的Windows损坏，在重新安装Windows后，保存 GRUB的MBR（Master BootRecord，主引导记录）会被Windows系统的自举程序NTLDR所覆盖，造成Linux系统无法引导。

1、如果要恢复双系统引导，首先用上述方法进入救援模式，执行chroot命令如下：

sh-4.1#chroot /mnt/sysimage

2、将根目录切换到硬盘系统的根目录中，然后执行grub-install命令重新安装GRUB：

sh-4.1#grub-install  /dev/sda

3、然后依次执行exit命令，退出chroot模式及救援模式（执行两次exit命令）：

sh-4.1#exit

sh-4.1#reboot

#系统重启后，将恢复GRUB引导的双系统启动。

四：实验结束
