为iptables安装layer7内核模块

hdfdtr

layer7 是在linux上面的一个防火墙模块，它可以在iptables上面实现七层过滤，能过滤包括电驴，msn,qq等一些列软件，我们知道在Linux上面firewall是基于内核模块实现的，所以我们要想起用layer7模块就必须编译内核，下面是步骤：

在刚开始的几次试验中，一直make失败，先总结下原因，开始我是用的centos6.5，内核版本是2.6.20.新编译内核版本是2.6.25 ，后来改换redhat5.6的系统。2.6.18内核。成功（开始可能新内核版本高于就内核版本。也可能是centos里的模块不一样，）

环境

VMware10.0

redhat5.6

iptables-1.4.2.tar.bz2

l7-protocols-2008-10-04.tar.gz

linux-2.6.25.19.tar.bz2

netfilter-layer7-v2.20.tar.gz

1. 需要源码包

The 2.4 or 2.6 Linux kernel source (2.6 strongly preferred) 内核源2.4或者2.6版本包
The iptables source  iptables源码包
l7-filter kernel version" package  lyer7源码包
"Protocol definitions" package (l7-protocols-YYYY-MM-DD.tar.gz) lyer7规则包
2.  编译内核
# tar zxvf linux-2.6.28.10.tar.gz -C /usr/src // 解压内核源码包到/usr/scr
# tar zxvf netfilter-layer7-v2.22.tar.gz -C /usr/src//解压layer7源码包到/usr/src
# ln –s /usr/src/linux-2.6.28.10/   /usr/src/linux//把内核解压后文件夹连接到/usr/src/linux文件夹
# cd /usr/src/linux/ 切换到/usr/srclinux 文件夹
# patch -p1 < ../netfilter-layer7-v2.22/kernel-2.6.25-2.6.28-layer7-2.22.patch  //用layer7提供的补丁为内核打补丁
#cp /boot/config-2.6.18-164.el5    /usr/src/linux/.config 复制/boot/config-XX 为 .config为蓝本
# make menuconfig
编译内核在下面选项中启用以下模块
Networking support → Networking Options →Network packet filtering framework →Code Netfilter Configurationü
<M> Netfilter connection tracking supportü
<M> “layer7” match supportü
<M> “string” match supportü
<M> “time” match supportü
<M> “iprange” match supportü
<M> “connlimit” match supportü
<M> “state” match supportü
<M> “conntrack” connection match supportü
<M> “mac” address match supportü
<M>   "multiport" Multiple port match supportv
Networking support → Networking Options →Network packet filtering framework → IP: Netfilter Configurationü
<M> IPv4 connection tracking support (required for NAT)ü
<M>   Full NATv
<M>  MASQUERADE target             support                                                                                   <M>     NETMAP target support                                       <M>     REDIRECT target support
为内核添加支持选项（layer7）#make 开始编译
#make modules_install 安装内核模块 安装在/lib/modules/2.6.28.10/
#make install 安装新内核编辑grub 把新内核作为默认启动内核 并重启
# cp /etc/rc.d/init.d/iptables ~/iptables复制/etc/rc.d/init.d/iptables 到~/iptables 为了用service iptables 可用
# cp /etc/sysconfig/iptables.config /root 备份iptables配置文件
# rpm -e iptables-ipv6 iptables iptstate --nodeps卸载当前系统下的iptables
# tar jxvf iptables-1.4.6.tar.bz2 –C /usr/src解压iptables 源码包到/usr/src
# cd /usr/src/iptables-1.4.6j切换到iptables文件夹内
#cp   ../netfilter-layer7-v2.22/iptables-1.4.3forward-for-kernel-2.6.20forward/libxt_layer7.*   ./extensions/ 把layer7中对于iptables的补丁复制到iptables 源码中
./configure --prefix=/usr --with-ksource=/usr/src/linux配置iptables 默认安装前缀为/usr 内核模块位于 /usr/src/linux下
#make 编译iptables
#make install 安装iptables
# tar zxvf l7-protocols-2009-05-28.tar.gz安装layer7的
# cd l7-protocols-2009-05-28切换到目录
# make install安装layer7规则包
# mv ~/iptables /etc/rc.d/init.d/把此前备份的 ~/iptables 复制回到/etc/rc.d/init.d/目录下
# cp /root/iptables.config /etc/sysconfig/iptables.config 复制回iptables配置文件
# vim /etc/rc.d/init.d/iptables 编写这个文件
把$iptables的路径改成/usr/sbin/$iptables

如果在防火墙启动的时候报错

Loading additional iptables modules: ip_conntrack_netbios_n[FAILED]

[iyunv@localhost ~]# vi /etc/sysconfig/iptables-config

注释掉
#IPTABLES_MODULES="ip_conntrack_netbios_ns"
6.使用layer7
#iptables -t nat -A POSTROUTING -m layer7 --17proto qq  -j DROP
或者
# iptables -t mangle -I POSTROUTING -m layer7 --l7proto msnmessenger -j DROP
# iptables -t mangle -I POSTROUTING -m layer7 --l7proto qq -j DROP

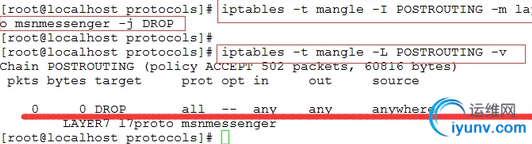

查看当前封禁情况：
# iptables -t mangle -L POSTROUTING -v
Chain POSTROUTING (policy ACCEPT 386 packets, 41321 bytes)
pkts bytes target     prot opt in     out     source               destination
    0     0 DROP       all  --  any    any     anywhere             anywhere            LAYER7 l7proto aim
    0     0 DROP       all  --  any    any     anywhere             anywhere            LAYER7 l7proto bittorrent
