LVS负载均衡之LVS-NAT实例部署（配置篇）

32去2

前面我们了解了关于LVS三种模式（LVS/NAT,LVS/DR,LVS/TUN）的工作原理，以及它们间区别和优势，下面我们逐一介绍关于这三种模式的实例部署，本节主要介绍LVS/NAT实例部署，如下：
LVS/NAT实例部署

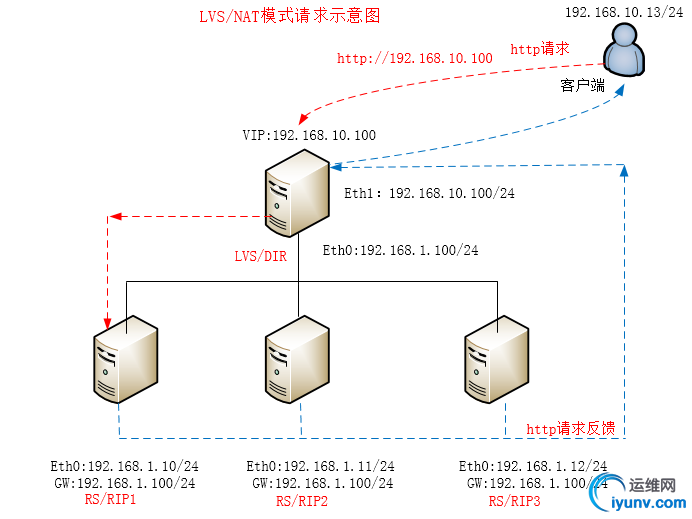

如图所示为整体的拓扑图：

一.部署前说明：
(1)系统版本: centos 6.6
(2)角色及ip相关信息:

CIP：192.168.10.13/24
VIP：192.168.10.100/24
DIR：eth0:192.168.1.100/24 Eth1:192.168.10.100/24
Real-server：192.168.1.10/24 和 192.168.1.11/24. 192.168.1.12/24（提供http服务）
二.部署操作：
负载均衡器上配置操作

(1)在DIR上安装ipvsadm软件包以及相关依赖包:
# yum install popt-devel libnl-devel  -y

(2)在DIR上新建一个shell脚本文件，如下操作所示:
# vim /etc/init.d/lvs-nat
脚本内容如下

#!/bin/sh
#
# Startup script handle the initialisation of LVS
# chkconfig: - 28 72
# description: Initialise the Linux Virtual Server for NAT
#
### BEGIN INIT INFO
# Provides: ipvsadm
# Required-Start: $local_fs $network $named
# Required-Stop: $local_fs $remote_fs $network
# Short-Description: Initialise the Linux Virtual Server
# Description: The Linux Virtual Server is a highly scalable and highly
#   available server built on a cluster of real servers, with the load
#   balancer running on Linux.
# description: start LVS of Nat
LOCK=/var/lock/ipvsadm.lock
VIP=192.168.10.10
RIP1=192.168.6.9
RIP2=192.168.6.11
. /etc/rc.d/init.d/functions
start() {
     if [ -e $LOCK ];
     then
         echo "The LVS-NAT Server is already running !"
     else
         echo "1" >/proc/sys/net/ipv4/ip_forward
         echo "0" >/proc/sys/net/ipv4/conf/all/send_redirects
         echo "0" >/proc/sys/net/ipv4/conf/default/send_redirects
         echo "0" >/proc/sys/net/ipv4/conf/eth0/send_redirects
         echo "0" >/proc/sys/net/ipv4/conf/eth1/send_redirects
         /bin/touch $LOCK
         #Clear IPVS table
         /sbin/ipvsadm -C
         #set LVS
         /sbin/ipvsadm -At $VIP:80 -s rr
         /sbin/ipvsadm -at $VIP:80 -r $RIP1:80 -m -w 1
         /sbin/ipvsadm -at $VIP:80 -r $RIP2:80 -m -w 1
         echo "starting LVS-NAT Server is ok!"
     fi
}

stop() {
        echo "0" >/proc/sys/net/ipv4/ip_forward
        echo "1" >/proc/sys/net/ipv4/conf/all/send_redirects
        echo "1" >/proc/sys/net/ipv4/conf/default/send_redirects
        echo "1" >/proc/sys/net/ipv4/conf/eth0/send_redirects
        echo "1" >/proc/sys/net/ipv4/conf/eth1/send_redirects
        /sbin/ipvsadm -C
        rm -rf $LOCK
        echo "stopping LVS-NAT server is ok!"
}

start() {
     if [ -e $LOCK ];
     then
         echo "The LVS-NAT Server is already running !"
     else
         echo "The LVS-NAT Server is not running !"
     fi
}

case "$1" in
  start)
        start
        ;;
  stop)
        stop
        ;;
  restart)
        stop
        start
        ;;
  status)
         status
        ;;
  *)
        echo "Usage: $1 {start|stop|restart|status}"
        exit 1
esac
exit 0

RS server 上配置操作

LVS-NAT 模式的后端机器不需要做任何配置.特别注意的是：LVS-NAT模式中需要将后端的RS server即RIP的网关统一指向到DIR的内网地址Eth0的ip，即DIR的内网地址充当后端RS server的网关；


总结 : LVS/NAT是所有模式中最方便配置的一种模式
