RAC在线替换OCR、DATA、FRA等ASM磁盘

32121fff

环境描述：
ORACLE Version:11.2.0.3.0
RHEL6.4+ASMlib
由于共享存储需进行升级，故需对所有ASM磁盘进行在线迁移。

1.收集信息
su - grid
export ORACLE_SID=+ASM1
sqlplus / as sysasm

col NAME for a10
col LABEL for a20
col STATE for a10
col FAILGROUP for a10
col PATH for a20
set line 150
SELECT GROUP_NUMBER, DISK_NUMBER, LABEL, STATE, FAILGROUP, NAME, PATH, TOTAL_MB, FREE_MB FROM V$ASM_DISK;

GROUP_NUMBER DISK_NUMBER LABEL           STATE   FAILGROUP  NAME    PATH           TOTAL_MB  FREE_MB
------------ ----------- -------------------- ---------- ---------- ---------- -------------------- ---------- ---------
   1       0    DATA01          NORMAL   DATA01    DATA01  ORCL:DATA01     20479    16773
   1       1    DATA02          NORMAL   DATA02    DATA02  ORCL:DATA02     20479    16773
   2       0    FRA01          NORMAL   FRA01    FRA01   ORCL:FRA01      30719    28906
   3       0    OCR01          NORMAL   OCR01    OCR01   ORCL:OCR01      2046     1921
   3       1    OCR02          NORMAL   OCR02    OCR02   ORCL:OCR02      2046     1952
   3       2    OCR03          NORMAL   OCR03    OCR03   ORCL:OCR03      2046     1954
   3       3    OCR04          NORMAL   OCR04    OCR04   ORCL:OCR04      2046     1955

2.备份整库以及OCR磁盘组
export ORACLE_SID=JSTDB1
rman target /

crosscheck archivelog all;
delete expired archivelog all;

backup format '/u01/rman/fulldb_%d_%U' database include current controlfile plus archivelog delete input;


su - root
ocrconfig -export /u01/rman/ocr.bak


3.映射新磁盘给操作系统
Disk /dev/sdi: 21.5 GB
Disk /dev/sdk: 32.2 GB
Disk /dev/sdl: 2147 MB
Disk /dev/sdj: 21.5 GB
Disk /dev/sdm: 2147 MB
Disk /dev/sdn: 2147 MB

4.标识为ASM磁盘
/etc/init.d/oracleasm createdisk NEW_DATA01 /dev/sdi1
/etc/init.d/oracleasm createdisk NEW_DATA02 /dev/sdj1
/etc/init.d/oracleasm createdisk NEW_FRA01 /dev/sdk1
/etc/init.d/oracleasm createdisk NEW_OCR01 /dev/sdl1
/etc/init.d/oracleasm createdisk NEW_OCR02 /dev/sdm1
/etc/init.d/oracleasm createdisk NEW_OCR03 /dev/sdn1

/etc/init.d/oracleasm scandisks
/etc/init.d/oracleasm listdisks

col NAME for a10
col LABEL for a20
col STATE for a10
col FAILGROUP for a10
col PATH for a20
set line 150
SELECT GROUP_NUMBER, DISK_NUMBER, LABEL, STATE, FAILGROUP, NAME, PATH, TOTAL_MB, FREE_MB FROM V$ASM_DISK;
GROUP_NUMBER DISK_NUMBER LABEL           STATE   FAILGROUP  NAME    PATH           TOTAL_MB  FREE_MB
------------ ----------- -------------------- ---------- ---------- ---------- -------------------- ---------- ---------
   0       0    NEW_DATA01      NORMAL                ORCL:NEW_DATA01    00
   0       1    NEW_DATA02      NORMAL                ORCL:NEW_DATA02    00
   0       2    NEW_FRA01      NORMAL                 ORCL:NEW_FRA01    00
   0       3    NEW_OCR01      NORMAL                ORCL:NEW_OCR01    00
   0       4    NEW_OCR02      NORMAL                ORCL:NEW_OCR02    00
   0       5    NEW_OCR03      NORMAL                ORCL:NEW_OCR03    00
   0       6    NEW_OCR04      NORMAL               ORCL:NEW_OCR04    00
   1       0    DATA01        NORMAL    DATA01    DATA01  ORCL:DATA01     20479    16773
   1       1    DATA02        NORMAL    DATA02    DATA02  ORCL:DATA02     20479    16773
   2       0    FRA01        NORMAL     FRA01    FRA01  ORCL:FRA01      30719    30142
   3       0    OCR01         NORMAL     OCR01    OCR01  ORCL:OCR01      2046     1921
   3       1    OCR02         NORMAL     OCR02    OCR02  ORCL:OCR02      2046     1952
   3       2    OCR03         NORMAL     OCR03    OCR03  ORCL:OCR03      2046     1954
   3       3    OCR04         NORMAL     OCR04    OCR04  ORCL:OCR04      2046     1955
14 rows selected.

5.添加磁盘到ASM磁盘组
ALTER DISKGROUP DATA ADD DISK 'ORCL:NEW_DATA01';
ALTER DISKGROUP DATA ADD DISK 'ORCL:NEW_DATA02';
ALTER DISKGROUP FRA ADD DISK 'ORCL:NEW_FRA01';
ALTER DISKGROUP OCR ADD DISK 'ORCL:NEW_OCR01';
ALTER DISKGROUP OCR ADD DISK 'ORCL:NEW_OCR02';
ALTER DISKGROUP OCR ADD DISK 'ORCL:NEW_OCR03';

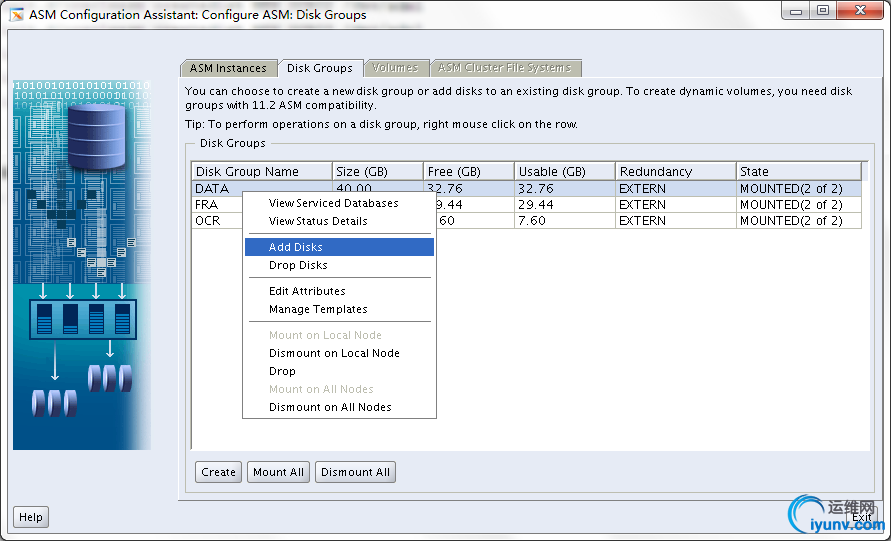

或者使用asmca图形界面添加



6.删除磁盘
ALTER DISKGROUP DATA DROP DISK DATA01;
ALTER DISKGROUP DATA DROP DISK DATA02;
ALTER DISKGROUP FRA DROP DISK FRA01;
ALTER DISKGROUP OCR DROP DISK OCR01;
ALTER DISKGROUP OCR DROP DISK OCR02;
ALTER DISKGROUP OCR DROP DISK OCR03;
ALTER DISKGROUP OCR DROP DISK OCR04;

查看删除后的状态
col NAME for a10
col LABEL for a20
col STATE for a10
col FAILGROUP for a10
col PATH for a20
set line 150
SELECT GROUP_NUMBER, DISK_NUMBER, LABEL, STATE, FAILGROUP, NAME, PATH, TOTAL_MB, FREE_MB FROM V$ASM_DISK;

GROUP_NUMBER DISK_NUMBER LABEL           STATE   FAILGROUP  NAME    PATH           TOTAL_MB  FREE_MB
------------ ----------- -------------------- ---------- ---------- ---------- -------------------- ---------- ---------
   0       2    NEW_FRA01        NORMAL                  ORCL:NEW_FRA01     00
   0       3     NEW_OCR01       NORMAL                  ORCL:NEW_OCR01     00
   0       4     NEW_OCR02       NORMAL                  ORCL:NEW_OCR02     00
   0       5     NEW_OCR03       NORMAL                  ORCL:NEW_OCR03     00
   0       6     NEW_OCR04       NORMAL                  ORCL:NEW_OCR04     00
   1       0     DATA01       DROPPING DATA01     DATA01   ORCL:DATA01      20479    20240
   1       1     DATA02         NORMAL  DATA02     DATA02   ORCL:DATA02      20479    18089
   2       0     FRA01        NORMAL  FRA01     FRA01    ORCL:FRA01      30719    30142
   3       0     OCR01          NORMAL  OCR01     OCR01    ORCL:OCR01      2046     1921
   3       1     OCR02          NORMAL  OCR02     OCR02    ORCL:OCR02      2046     1952
   3       2     OCR03          NORMAL  OCR03     OCR03    ORCL:OCR03      2046     1954
   3       3     OCR04          NORMAL  OCR04     OCR04    ORCL:OCR04      2046     1955
   1       2     NEW_DATA01      NORMAL  NEW_DATA01  NEW_DATA01 ORCL:NEW_DATA01   20479    18085
   1       3     NEW_DATA02      NORMAL  NEW_DATA02  NEW_DATA02 ORCL:NEW_DATA02   20479    18086
14 rows selected.

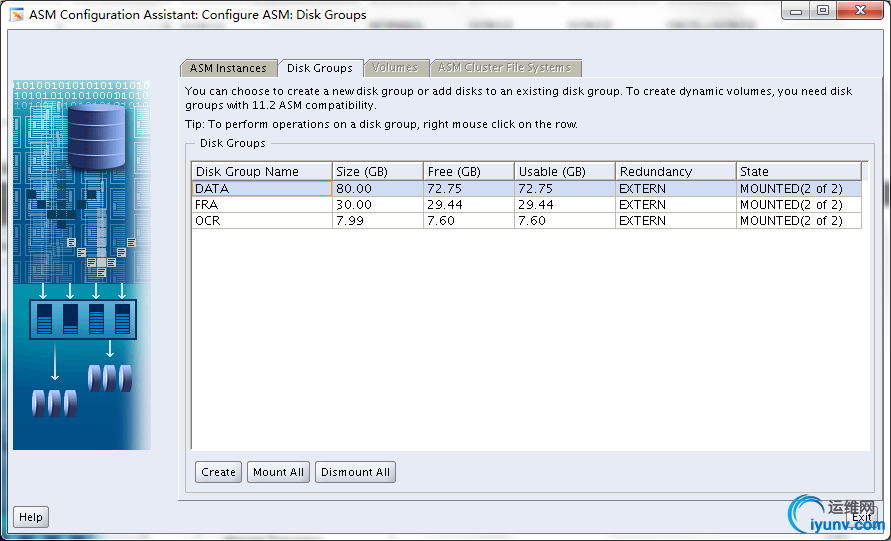

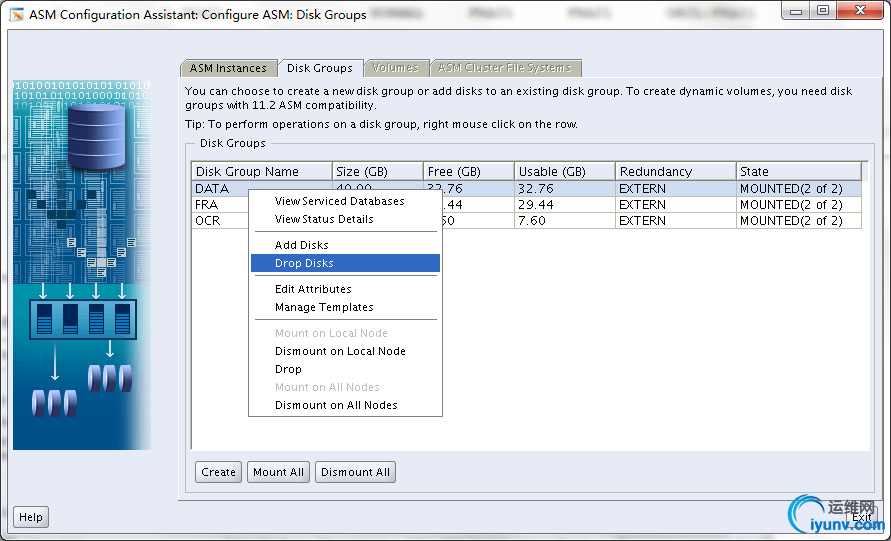

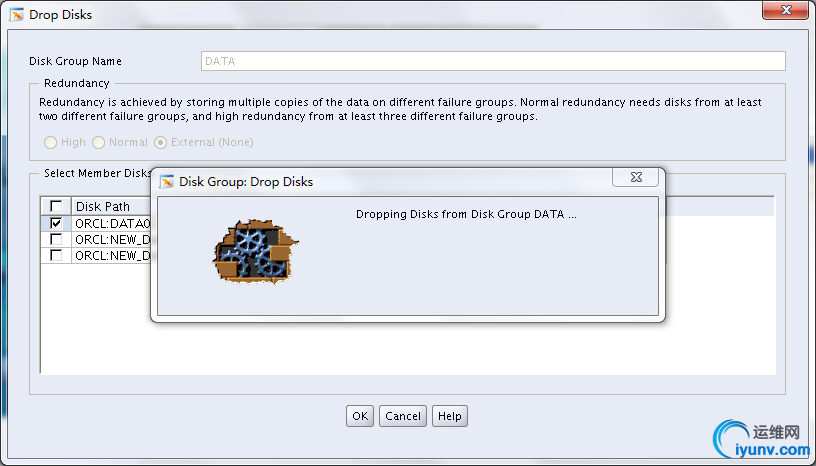

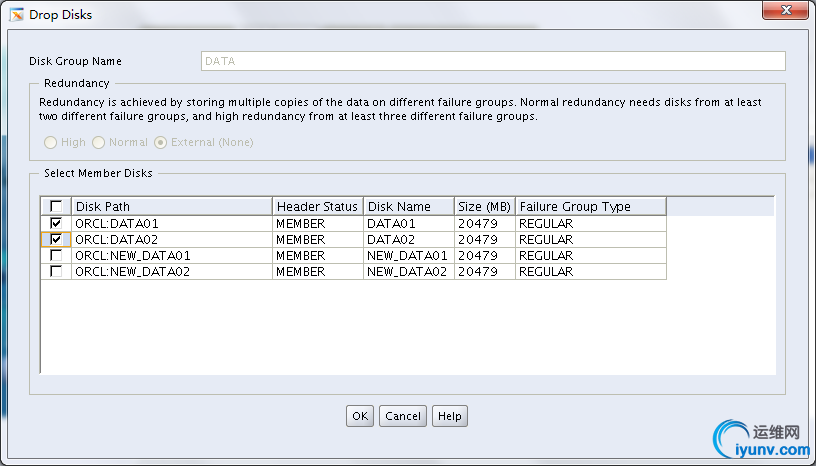

或者使用asmca图形界面删除



7.查看reblance的状态
COL ERROR_CODE FOR A10;
select * from v$asm_operation;

GROUP_NUMBER OPERATION     STATE     POWER     ACTUAL   SOFAR   EST_WORK   EST_RATE EST_MINUTES ERROR_CODE
------------ --------------- ---------- ---------- ---------- ---------- ---------- ---------- ----------- ----------
   1     REBAL      RUN     1       1       1359       2480  1800           0

select * from v$asm_operation;
GROUP_NUMBER OPERATION     STATE     POWER     ACTUAL   SOFAR   EST_WORK   EST_RATE EST_MINUTES ERROR_CODE
------------ --------------- ---------- ---------- ---------- ---------- ---------- ---------- ----------- ----------
   3     REBAL      REAP     1      1        130148          1390            0

select * from v$asm_operation;
GROUP_NUMBER OPERATION     STATE     POWER     ACTUAL   SOFAR   EST_WORK   EST_RATE EST_MINUTES ERROR_CODE
------------ --------------- ---------- ---------- ---------- ---------- ---------- ---------- ----------- ----------
   3     REBAL      WAIT     1

可以看到删除的状态：RUN->REAP->WAIT->结束

调整reblance的速度
alter diskgroup DATA rebalance power 8;
select * from v$asm_operation;


GROUP_NUMBER OPERATION     STATE     POWER     ACTUAL   SOFAR   EST_WORK   EST_RATE EST_MINUTES ERROR_CODE
------------ --------------- ---------- ---------- ---------- ---------- ---------- ---------- ----------- ----------
   1     REBAL       RUN      8      8       120        4006  1440           2

Reblance成功
select * from v$asm_operation;
no rows selected

9.查看RAC的状态
crsctl status res -t
--------------------------------------------------------------------------------
NAME           TARGET  STATE        SERVER                   STATE_DETAILS
--------------------------------------------------------------------------------
Local Resources
--------------------------------------------------------------------------------
ora.DATA.dg
               ONLINE  ONLINE       rac1
               ONLINE  ONLINE       rac2
ora.FRA.dg
               ONLINE  ONLINE       rac1
               ONLINE  ONLINE       rac2
ora.LISTENER.lsnr
               ONLINE  ONLINE       rac1
               ONLINE  ONLINE       rac2
ora.OCR.dg
               ONLINE  ONLINE       rac1
               ONLINE  ONLINE       rac2
ora.asm
               ONLINE  ONLINE       rac1                     Started
               ONLINE  ONLINE       rac2                     Started
ora.gsd
               ONLINE  OFFLINE      rac1
               ONLINE  OFFLINE      rac2
ora.net1.network
               ONLINE  ONLINE       rac1
               ONLINE  ONLINE       rac2
ora.ons
               ONLINE  ONLINE       rac1
               ONLINE  ONLINE       rac2
--------------------------------------------------------------------------------
Cluster Resources
--------------------------------------------------------------------------------
ora.LISTENER_SCAN1.lsnr
      1        ONLINE  ONLINE       rac2
ora.LISTENER_SCAN2.lsnr
      1        ONLINE  ONLINE       rac2
ora.LISTENER_SCAN3.lsnr
      1        ONLINE  ONLINE       rac2
ora.cvu
      1        ONLINE  ONLINE       rac2
ora.jstdb.db
      1        ONLINE  ONLINE       rac1                     Open
      2        ONLINE  ONLINE       rac2                     Open
ora.paydb.db
      1        ONLINE  ONLINE       rac1                     Open
      2        ONLINE  ONLINE       rac2                     Open
ora.oc4j
      1        ONLINE  ONLINE       rac2
ora.rac1.vip
      1        ONLINE  ONLINE       rac1
ora.rac2.vip
      1        ONLINE  ONLINE       rac2
ora.scan1.vip
      1        ONLINE  ONLINE       rac2
ora.scan2.vip
      1        ONLINE  ONLINE       rac2
ora.scan3.vip
      1        ONLINE  ONLINE       rac2

10.将drop后的磁盘从存储系统中取消映射
11.重启服务器测试RAC状态正常
