ospf下的lvs搭建

lujiguo115

准备条件：
windows 7 双网卡（无线+有线）一台
ubuntu 单网卡 2台
3层交换机 一台 H3c5500 E系列


网络规划：
windows：1.作为交换机的控制端 2.作为其它两台机器上网用的网关 3.作为测试时的客户端
unbuntu: lvs服务端

windows：无线网卡接入公司，自动分配IP并打开共享上网 ，有线网卡IP:192.168.99.10/24 不设置网关，dns随便设置，如8.8.8.8
ubuntuA：IP:192.168.101.9/24 网关：192.168.101.1/24 (这个IP是交换机上的，稍后说明)
ubuntuB：IP:192.168.102.9/24 网关：192.168.102.1/24 (这个IP是交换机上的，稍后说明)

配置步骤：
1.通过一个usb-串口的转接口，windows连接到交换机的console空连接.windows7.
需要安装一个usb-串口的驱动程序，直接在‘设备管理’里更新驱动程序即可，驱动安装成功后，如下图：我这里识别成的是com3口：


2.打开secureCRT,按下图配置：






    #交换机设置，

    system-view //进入系统视图
    interface GigabitEthernet 1/0/9 //进入9口
    port link-mode route //改成3层模式
    ip address 192.168.99.1 24 //

//ospf设置
ospf timer hello 1
ospf timer dead 4
ospf dr-priority 100


    //把上述GigabitEthernet 1/0/9 换成GigabitEthernet 1/0/13 和 GigabitEthernet 1/0/14
    //192.168.99.1换成192.168.101.1和192.168.102.1 分别再执行一遍


   //ospf
ospf 1
area 0.0.0.0
network 192.168.200.0 0.0.0.255

    在windows上ping一下192.168.99.1 ok


    先设置ubuntuB
    vi /etc/network/interfaces
    #加入以下内容
    auto lo
    iface lo inet loopback
    auto eth0
    iface eth0 inet static
    address 192.168.102.9
    gateway 192.168.102.1
    netmask 255.255.255.0
    #保存退出
    /etc/init.d/networking restart

    ip a一下，确认ip已绑好
    ping 一下,192.168.102.1 ok
    ping 一下 192.168.99.1 ok
    ping 一下 192.168.99.10 不行,原因是windows的路由有问题，看下windows路由表：

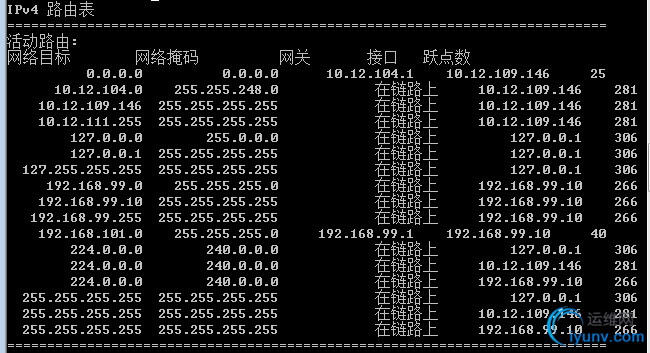

    ROUTE print:





    因为winows上有两块网卡，应该是ping回包的时候没有走192.168.99.1这个网关，走了公网那个10.12.104.1那个网关，所以要加一条路由：

    Route ADD 192.168.102.0 MASK 255.255.255.0 192.168.99.1 IF 14  //14是我有线网卡的编号
    然后再看下路由表,ROUTE print:


     再从ubuntuB上ping一下192.168.99.10,ok了
     接下来设置DNS,先在能上网的windows看下DNS是什么：
     nslookup www.baidu.com
     ......
    Address:X.X.X.X

    在ubuntuB上配置DNS:
    vi /etc/resolv.conf
    nameserver X.X.X.X

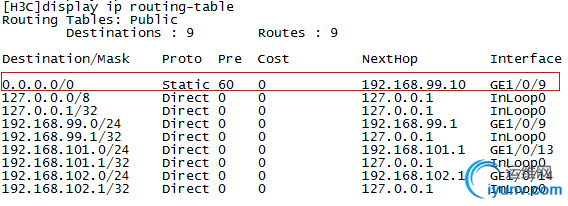

    ping下DNS不通，需要在交换机上加路由，首先看下交换机上的路由：







    恩，还缺少个默认网关：
    ip route-static 0.0.0.0 0.0.0.0 192.168.99.10 //系统视图






    看到201.10这个虚IP已经绑定到13、14口了，
    windows增加201的路由
    Route ADD 192.168.201.0 MASK 255.255.255.0 192.168.99.1 IF 14
    在windows浏览器里输入http://192.168.201.10:81能够看到





    来回变化

    keepalived配置：
    echo "1" > /proc/sys/net/ipv4/ip_forward //开启IP转发
    #keepalived 这里不需要vrrp来实现IP绑定/解绑的功能，只需要chek
    cd /etc/keepalived
    mkdir conf
    vi keepalived.conf
        ! Configuration File for keepalived


global_defs {
   lvs_id lvs131
}
include conf/*.conf

　　vi conf/a.conf
        virtual_server 192.168.201.10 81 {

    delay_loop 6
    lb_algo rr
    lb_kind DR
    nat_mask 255.255.255.0
    persistence_timeout 50
    protocol TCP

    real_server  192.168.102.9 81 {
        weight 1
        TCP_CHECK {
                connect_timeout 3
                nb_get_retry 3
                delay_before_retry 3
                connect_port 81
        }
    }
}

    service keepalived start
    ipvsadm -Ln //验证下转发服务是否ok
    curl 192.168.201.10:81 ok
