Windows Server 2012 R2配置双网卡绑定

tongyi007

生产环境的服务器硬件设备：2块网卡，分别接入2根网线
需要实现的效果：无论拔掉哪1根网线，都不会中断网络，实现网络的负载均衡，保证网络的持续可用。
前提条件：与这2块网卡相连的交换机必须做特殊配置（即这2个端口应该采取聚合方式），因为绑定的这2块网卡是使用同一个MAC地址。

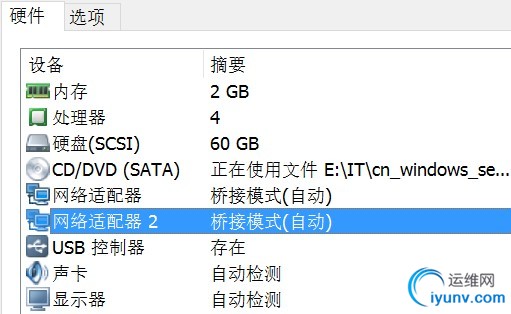

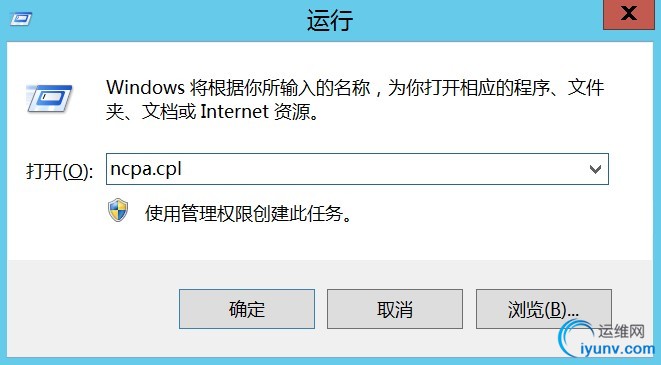

1、在VMware Workstation中新增1块网卡，并查看网卡设备：




2、将2块网卡的IP地址都设置为“自动获得IP地址”：
Ethernet0：

Ethernet1：


3、设置NIC组合：
点击NIC组合后的“已禁用”：

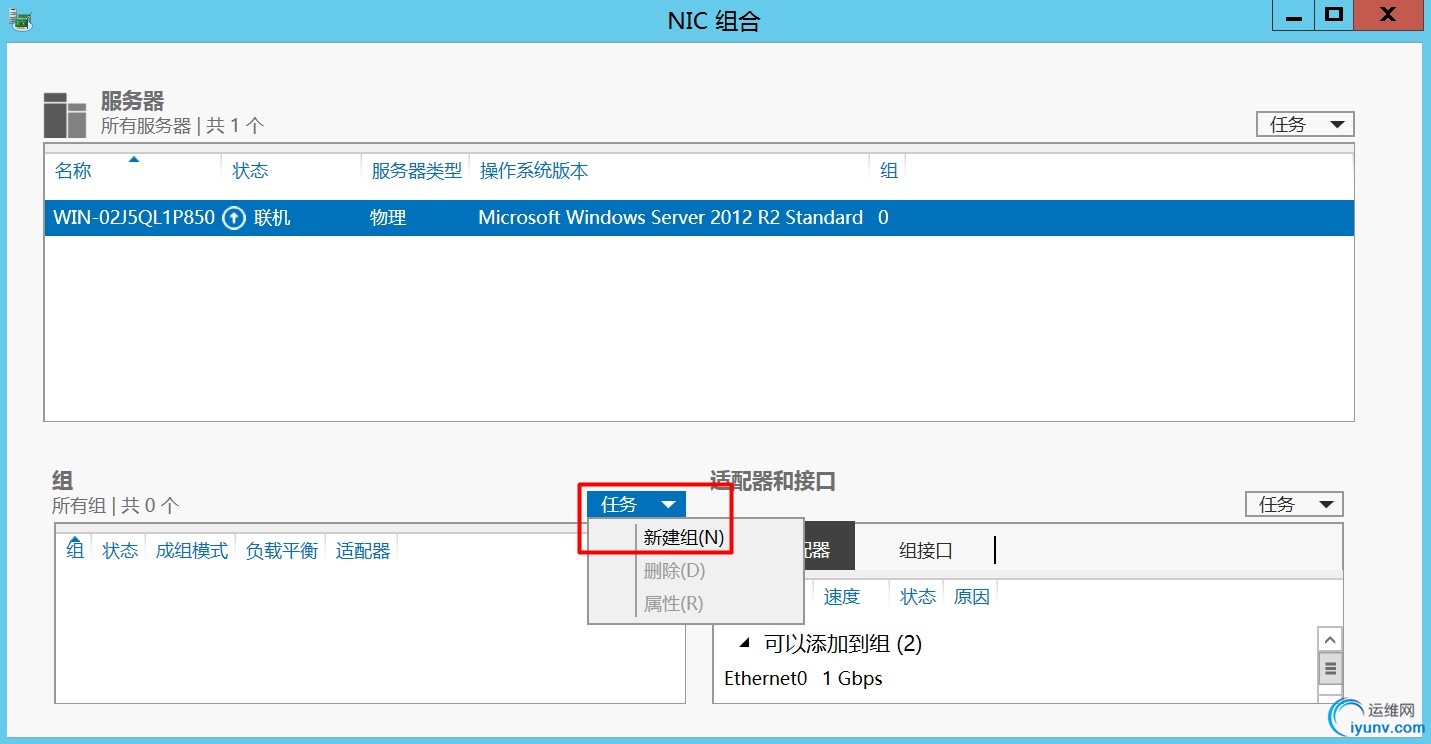

任务-->新建组：

填写“组名称”，勾选2块网卡，将“成组模式”设置为“静态成组”，点击“确定”保存设置：

可能会提示错误信息，不用理会，稍等片刻：

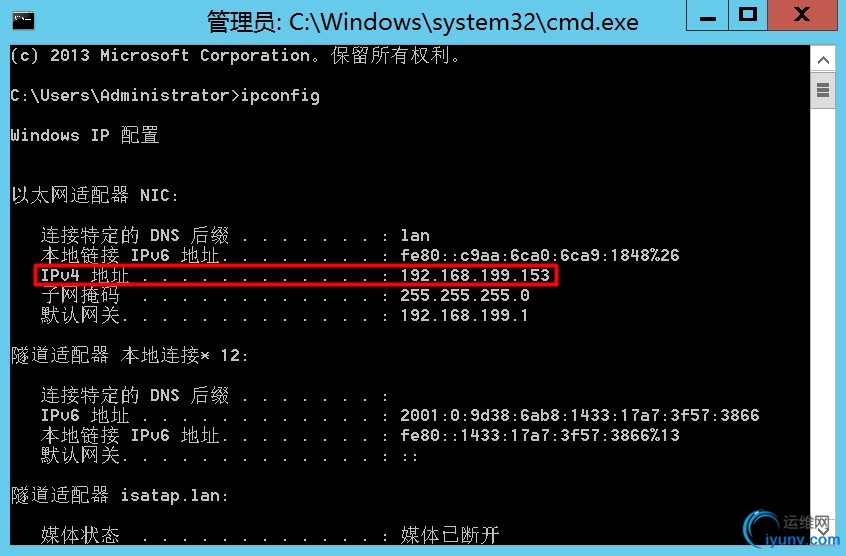

4、配置虚拟网卡NIC的IP地址：



5、通过同一网段的Win 10测试网络连通性（有时可能需要关闭Win 2012的防火墙）：
（1）       虚拟机Win2012 ping物理机Win 10：

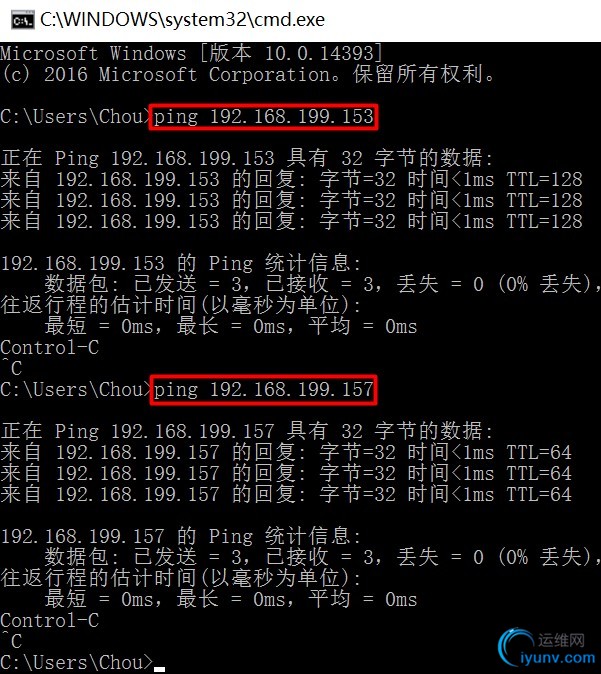

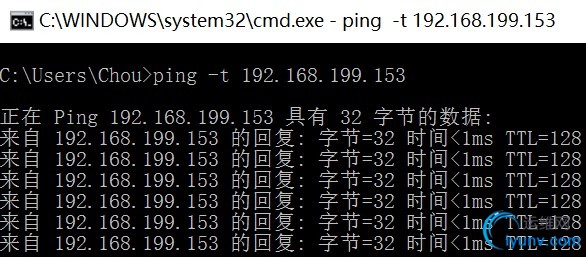

（2）       物理机Win10 ping虚拟机Win 2012：

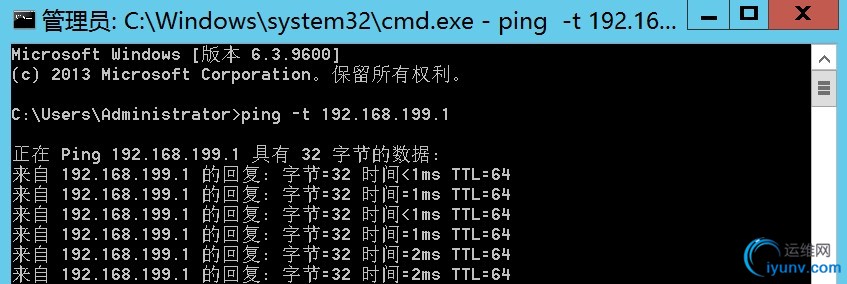

（3）       虚拟机Win2012 ping网关：


6、绑定效果测试（生产环境中可以通过拔掉任意1根网线的方式进行模拟）：

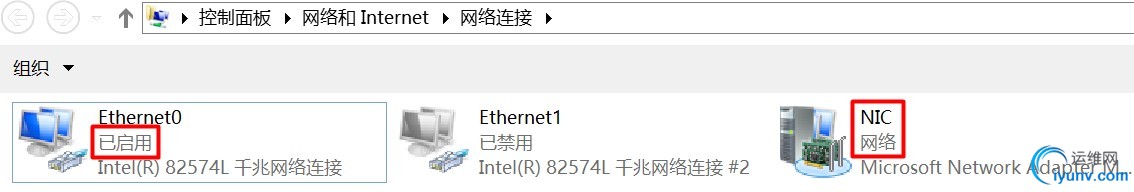

（1）       禁用Ethernet0：

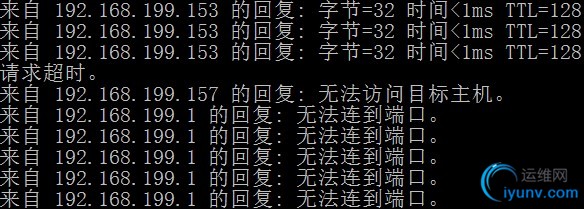

（2）       再禁用Ethernet1：

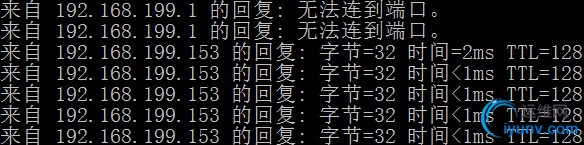

（3）       启用Ethernet0：


（4）       再启用Ethernet1：


配置双网卡绑定成功。
