高可用集群 corosync 搭建步骤

ewr23

实验环境：
    OS :    CentOS 6.6
    corosync： corosync-1.4.7-1.el6.x86_64
    pacemaker：pacemaker-1.1.12-4.el6.x86_64
    crmsh：crmsh-2.1-1.6.x86_64.rpm
    pssh：    pssh-2.3.1-2.el6.x86_64.rpm

    node1:
        hostname: node2.1inux.com
        IP     :172.16.66.81

    node2:
        hostname: node2.1inux.com
        IP    : 172.16.66.82




一、前期环境配置

为了配置一台Linux主机成为HA的节点，通常需要做出如下的准备工作：

1）所有节点的主机名称和对应的IP地址解析服务可以正常工作，且每个节点的主机名称需要跟"uname -n“命令的结果保持一致；因此，需要保证两个节点上的/etc/hosts文件均为下面的内容：

1 2	172.16.66.81  node1.1inux.com node1 172.16.66.82   node2.1inux.com node2

为了使得重新启动系统后仍能保持如上的主机名称，还分别需要在各节点执行类似如下的命令：

1 2 3 4 5 6

Node1: # sed -i 's@\(HOSTNAME=\).*@\1node1.1inux.com@g'  /etc/sysconfig/network # hostname node1.1inux.com Node2： # sed -i 's@\(HOSTNAME=\).*@\1node2.1inux.com@g' /etc/sysconfig/network # hostname node2.1inux.com

2、设定 node1 、node2基于ssh秘钥的认证的配置

1 2 3 4 5 6

Node1： [iyunv@node1 ~]# ssh-keygen -t rsa -f /root/.ssh/id_rsa -P '' [iyunv@node1 ~]# ssh-copy-id -i /root/.ssh/id_rsa.pub root@172.16.66.82 Node2： [iyunv@node2 ~]# ssh-keygen -t rsa -f /root/.ssh/id_rsa -P '' [iyunv@node2 ~]# ssh-copy-id -i /root/.ssh/id_rsa.pub root@172.16.66.81

3、时间同步配置

1 2 3 4

[iyunv@node1 yum.repos.d]# ntpdate 172.16.0.1 ; ssh node2 'ntpdate 172.16.0.1' 30 May 16:20:20 ntpdate[2351]: adjust time server 172.16.0.1 offset 0.195961 sec 30 May 16:20:21 ntpdate[1994]: step time server 172.16.0.1 offset 1.033553 sec [iyunv@node1 yum.repos.d]#

验证时间同步：

1 2 3 4

[iyunv@node2 ~]# date; ssh node1 "date" Sat May 30 16:51:13 CST 2015 Sat May 30 16:51:13 CST 2015 [iyunv@node2 ~]#

二、安装配置 corosync 、pacemaker
1、安装corosync  pacemaker

1 2 3 4

在node1 上面安装： [iyunv@node1 ~]# yum -y install corosync pacemaker 在node2上安装 [iyunv@node2 ~]# yum -y install corosync pacemaker

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29

=========================== 查看安装生成的文件 [iyunv@node2 ~]# rpm -ql corosync /etc/corosync /etc/corosync/corosync.conf.example        //样例配置文件 /etc/corosync/corosync.conf.example.udpu    // /etc/corosync/service.d        //服务脚本 /etc/corosync/uidgid.d /etc/dbus-1/system.d/corosync-signals.conf /etc/rc.d/init.d/corosync        //服务文件 /etc/rc.d/init.d/corosync-notifyd /etc/sysconfig/corosync-notifyd /usr/bin/corosync-blackbox /usr/libexec/lcrso ... /usr/sbin/corosync /usr/sbin/corosync-cfgtool /usr/sbin/corosync-cpgtool /usr/sbin/corosync-fplay /usr/sbin/corosync-keygen /usr/sbin/corosync-notifyd /usr/sbin/corosync-objctl /usr/sbin/corosync-pload /usr/sbin/corosync-quorumtool .... /var/lib/corosync /var/log/cluster ... ===========================

2、配置corosync ，以下操作在在node2 上操作

1 2 3

[iyunv@node2 ~]# cd /etc/corosync/ [iyunv@node2 corosync]# cp corosync.conf.example corosync.conf [iyunv@node2 corosync]# vim corosync.conf

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84

# Please read the corosync.conf.5 manual page compatibility: whitetank totem {     version: 2     # secauth: Enable mutual node authentication. If you choose to     # enable this ("on"), then do remember to create a shared     # secret with "corosync-keygen".     secauth: on        //开启安全认证     threads: 0        //线程数 0 表示不基于线程模式工作而是进程     # interface: define at least one interface to communicate     # over. If you define more than one interface stanza, you must     # also set rrp_mode.     interface {                 # Rings must be consecutively numbered, starting at 0.         ringnumber: 0        //环数目   一般保持为0         # This is normally the *network* address of the         # interface to bind to. This ensures that you can use         # identical instances of this configuration file         # across all your cluster nodes, without having to         # modify this option.         bindnetaddr: 172.16.0.0        //网络地址     更改为主机所在网络的网络地址         # However, if you have multiple physical network         # interfaces configured for the same subnet, then the         # network address alone is not sufficient to identify         # the interface Corosync should bind to. In that case,         # configure the *host* address of the interface         # instead:         # bindnetaddr: 192.168.1.1         # When selecting a multicast address, consider RFC         # 2365 (which, among other things, specifies that         # 239.255.x.x addresses are left to the discretion of         # the network administrator). Do not reuse multicast         # addresses across multiple Corosync clusters sharing         # the same network.         mcastaddr: 239.235.88.8        //多播地址           # Corosync uses the port you specify here for UDP         # messaging, and also the immediately preceding         # port. Thus if you set this to 5405, Corosync sends         # messages over UDP ports 5405 and 5404.         mcastport: 5405        //多播地址监听端口         # Time-to-live for cluster communication packets. The         # number of hops (routers) that this ring will allow         # itself to pass. Note that multicast routing must be         # specifically enabled on most network routers.         ttl: 1     } } logging {     # Log the source file and line where messages are being     # generated. When in doubt, leave off. Potentially useful for     # debugging.     fileline: off     # Log to standard error. When in doubt, set to no. Useful when     # running in the foreground (when invoking "corosync -f")     to_stderr: no     # Log to a log file. When set to "no", the "logfile" option     # must not be set.     to_logfile: yes        //是否记录日志     logfile: /var/log/cluster/corosync.log        //日志文件保存位置     # Log to the system log daemon. When in doubt, set to yes.     to_syslog: no        //是否记录系统日志  一般只记录一份  设置为NO     # Log debug messages (very verbose). When in doubt, leave off.     debug: off     # Log messages with time stamps. When in doubt, set to on     # (unless you are only logging to syslog, where double     # timestamps can be annoying).     timestamp: on         //是否开启时间戳功能     logger_subsys {         subsys: AMF         debug: off     } } //添加如下行 使pacemaker 以corosync插件方式运行    service {   ver:  0   name: pacemaker   use_mgmtd: yes    }     aisexec {   user: root   group:  root       } =======================================

生成corosync的密钥文件
查看 # corosync-keygen使用方法：
corosync-keygen是从/dev/random中读取随机数，如果此熵池中随机数过少，可能导致无法生成密钥，但可以通过下载软件或其他方案来产生大量I/O从而增加熵池中的随机数，编译生成密钥

1 2 3 4 5

[iyunv@node2 ~]# corosync-keygen ..... Press keys on your keyboard to generate entropy (bits = 896). Press keys on your keyboard to generate entropy (bits = 960). Writing corosync key to /etc/corosync/authkey.   //生成的密钥文件保存的位置

3、查看网卡是否开启了组播MULTICAST功能如果没有开启，要手动开启

1 2 3 4 5 6

[iyunv@node2 corosync]# ip link show 1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN     link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00 2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000     link/ether 00:0c:29:3d:a9:a1 brd ff:ff:ff:ff:ff:ff [iyunv@node2 corosync]#

4、将corosync.conf 和authkey复制到node1中

1 2 3 4

[iyunv@node2 corosync]# scp authkey corosync.conf node1:/etc/corosync/ authkey                                                                                                    100%  128     0.1KB/s   00:00    corosync.conf                                                                                              100% 2773     2.7KB/s   00:00    [iyunv@node2 corosync]#

三、安装crmsh
RHEL自6.4起不再提供集群的命令行配置工具crmsh，转而使用pcs；所以如果想使用crmsh可以自行安装：

分别在node1和node2 上安装crmsh和pssh

1 2 3

[iyunv@node2 ~]# ls anaconda-ks.cfg  crmsh-2.1-1.6.x86_64.rpm  install.log  install.log.syslog  pssh-2.3.1-2.el6.x86_64.rpm [iyunv@node2 ~]#  yum --nogpgcheck localinstall crmsh-2.1-1.6.x86_64.rpm pssh-2.3.1-2.el6.x86_64.rpm

将此两个安装文件复制到node1上进行安装

1 2	[iyunv@node2 ~]# scp crmsh-2.1-1.6.x86_64.rpm pssh-2.3.1-2.el6.x86_64.rpm node1:/root/ [iyunv@node1 ~]#  yum --nogpgcheck localinstall crmsh-2.1-1.6.x86_64.rpm pssh-2.3.1-2.el6.x86_64.rpm

查看安装crmsh生成的文件

1 2 3 4 5 6 7 8 9 10 11

---------------------- [iyunv@node1 ~]# rpm -ql crmsh /etc/bash_completion.d/crm.sh /etc/crm /etc/crm/crm.conf .... /usr/sbin/crm /usr/share/crmsh ... /var/cache/crm ---------------------------

查看pssh生成的文件

1 2 3 4 5 6 7 8 9 10 11 12

[iyunv@node1 ~]# rpm -ql pssh /usr/bin/pnuke /usr/bin/prsync /usr/bin/pscp.pssh /usr/bin/pslurp /usr/bin/pssh ..... ..... /usr/libexec/pssh /usr/libexec/pssh/pssh-askpass ..... [iyunv@node1 ~]#

四、验证：

1、启动 corosync

1 2 3

[iyunv@node1 ~]# service corosync start Starting Corosync Cluster Engine (corosync):               [  OK  ] [iyunv@node2 ~]#

2、验证端口：

1 2 3 4

[iyunv@node1 log]# ss -tunl | grep :5405 udp    UNCONN     0      0           172.16.66.82:5405                  *:*      udp    UNCONN     0      0            239.235.1.8:5405                  *:*      [iyunv@node2 log]#

3、查看corosync引擎是否正常启动：

1	# grep -e "Corosync Cluster Engine" -e "configuration file" /var/log/cluster/corosync.log

如图 3

4、查看初始化成员节点通知是否正常发出：
如图4

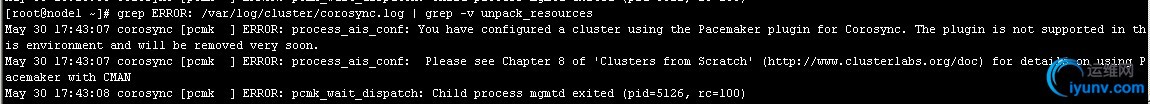

5、检查启动过程中是否有错误产生。下面的错误信息表示packmaker不久之后将不再作为corosync的插件运行，因此，建议使用cman作为集群基础架构服务；此处可安全忽略。
图5

6、查看pacemaker是否正常启动，图6


如果上面命令执行均没有问题，接着可以执行如下命令启动node2上的corosync
[iyunv@node1 ~]# ssh node2 -- /etc/init.d/corosync start

注意：启动node2需要在node1上使用如上命令进行，不要在node2节点上直接启动。

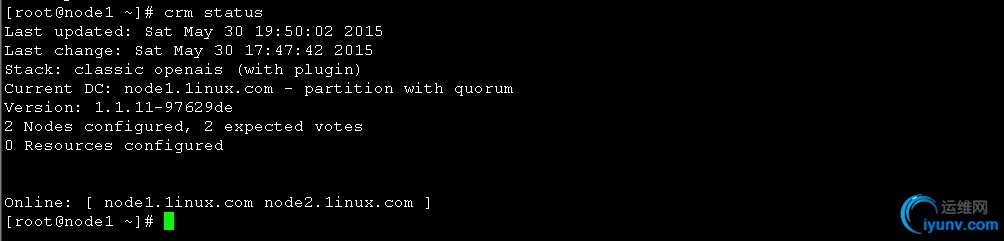

使用crmsh命令查看集群节点的启动状态
图7


五、配置集群的工作属性

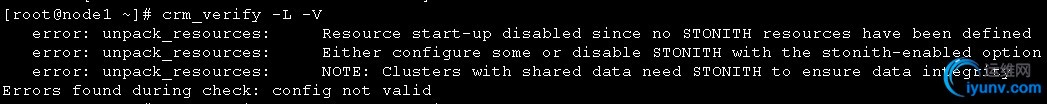

1、corosync默认启用了stonith，而当前集群并没有相应的stonith设备，因此此默认配置目前尚不可用，这可以通过如下命令验正：



禁用后查看

# crm configure property stonith-enabled=false
图9

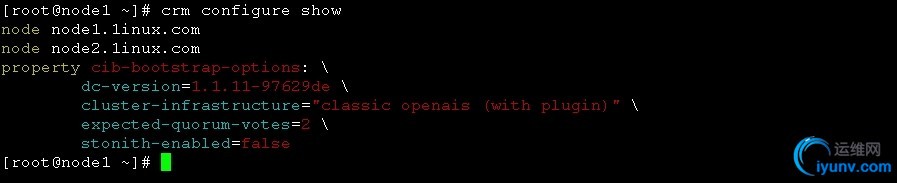

2、使用crmsh命令查看当前的配置信息
图10

[iyunv@node1 ~]# crm configure show
node node1.1inux.com
node node2.1inux.com
property cib-bootstrap-options: \
    dc-version=1.1.11-97629de \
    cluster-infrastructure="classic openais (with plugin)" \
    expected-quorum-votes=2 \
    stonith-enabled=false   //stonith  已被禁用
[iyunv@node1 ~]#

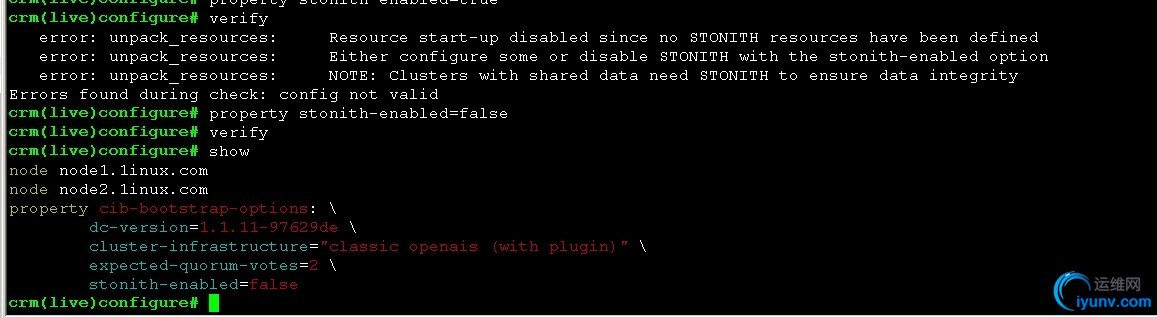

也可以进入crm命令模式关闭 图13

将no-quorum-policy 设置为ignore

1 2 3 4 5 6 7 8 9 10 11

crm(live)configure# property no-quorum-policy=ignore crm(live)configure# show node node1.1inux.com \     attributes standby=off node node2.1inux.com \     attributes standby=off property cib-bootstrap-options: \     dc-version=1.1.11-97629de \     cluster-infrastructure="classic openais (with plugin)" \     expected-quorum-votes=2 \     stonith-enabled=false \

    no-quorum-policy=ignore

3、为集群添加集群资源

corosync支持heartbeat，LSB和ocf等类型的资源代理，目前较为常用的类型为LSB和OCF两类，stonith类专为配置stonith设备而用；

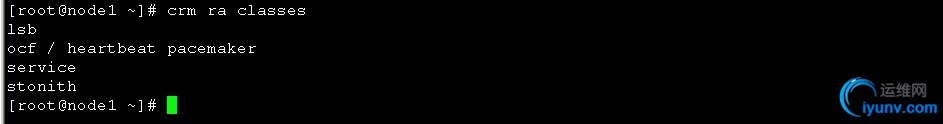

可以通过如下命令查看当前集群系统所支持的类型：
[iyunv@node1 ~]# crm ra classes

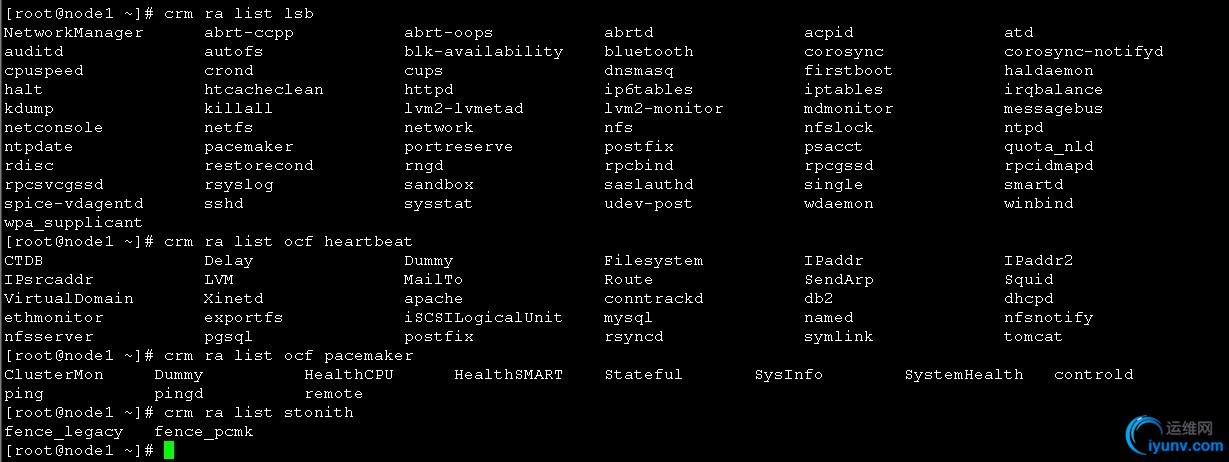

如果想要查看某种类别下的所用资源代理的列表，可以使用类似如下命令实现：

# crm ra list lsb
# crm ra list ocf heartbeat
# crm ra list ocf pacemaker
# crm ra list stonith


# crm ra info [class:[provider:]]resource_agent
例如：
# crm ra info ocf:heartbeat:IPaddr
图12

六、配置高可用的Web集群

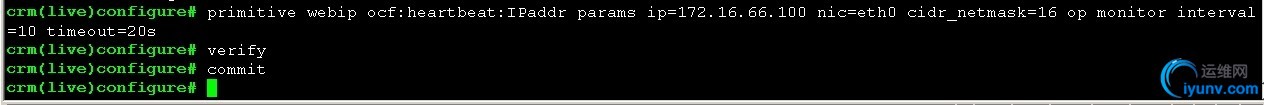

1、为web集群创建一个IP地址资源，以在通过集群提供web服务时使用

1 2 3 4

crm(live)configure# primitive webip ocf:heartbeat:IPaddr params ip=172.16.66.100 nic=eth0 cidr_netmask=16 op monitor interval=10 timeout=20s crm(live)configure# verify crm(live)configure# commit crm(live)configure#

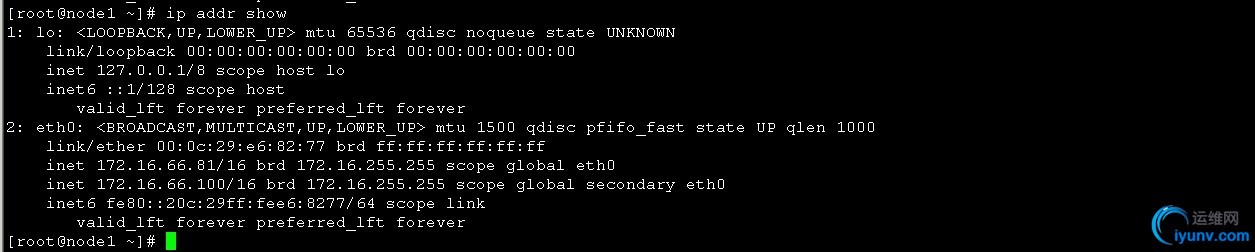

然后查看node1 ip 信息如图18  ，看以看到66.100 已经在node1上生效

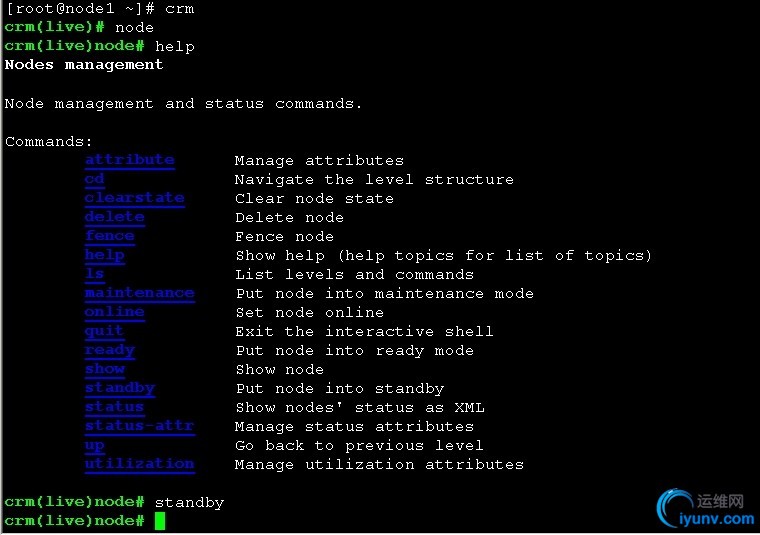

进入crm 命令行  下线node1  操作
crm(live)node# standby

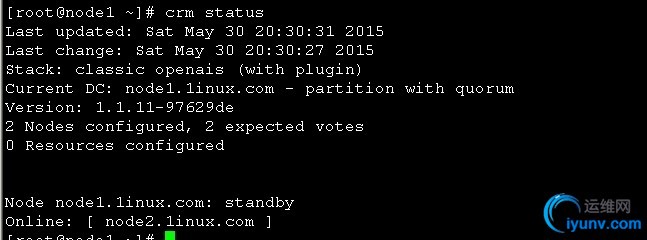

然后查看node节点状态信息
图15


图15 可以看到node1 已经下线 现在在线的是node2

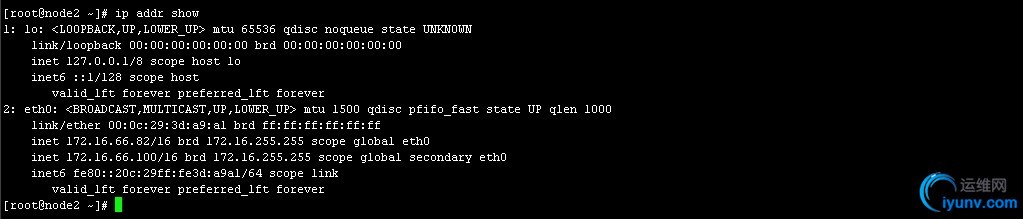

查看node2  ＩＰ　图１９　　


OK   IP配置完成，接下来我们配置httpd


2、高可用集群Web的配置


使用yum源分别在node1、node2 安装httpd
分别启动node1、node2上的httpd，并为其创建相应的主页

1 2 3 4 5 6 7 8

node1： [iyunv@node1 ~]# service httpd start Starting httpd:                                            [  OK  ] [iyunv@node1 ~]# echo "<h1>node1.1inux.com</h1>" > /var/www/html/index.html [iyunv@node1 ~]# curl 172.16.66.81 <h1>node1.1inux.com</h1> [iyunv@node1 ~]# chkconfig httpd off [iyunv@node1 ~]# service httpd stop

1 2 3 4 5 6 7 8

node2： [iyunv@node2 ~]# service httpd start Starting httpd:                                            [  OK  ] [iyunv@node2 ~]# echo "<h1>node2.1inux.com</h1>" > /var/www/html/index.html [iyunv@node2 ~]# curl 172.16.66.82 <h1>node2.1inux.com</h1> [iyunv@node2 ~]# service httpd stop [iyunv@node2 ~]# chkconfig httpd off

然后再node1 上配置如下

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23

configure # primitive webserver lsb:httpd  op monitor interval=10 timeout=20s crm(live)configure# verify crm(live)configure# commit crm(live)configure# group ip_web webip webserver            //创建组 crm(live)configure# verify crm(live)configure# commit crm(live)configure# show node node1.1inux.com \     attributes standby=off node node2.1inux.com \     attributes standby=off primitive webip IPaddr \     params ip=172.16.66.100 nic=eth0 cidr_netmask=16 \     op monitor interval=10 timeout=20s primitive webserver lsb:httpd \     op monitor interval=10 timeout=20s group ip_web webip webserver property cib-bootstrap-options: \     dc-version=1.1.11-97629de \     cluster-infrastructure="classic openais (with plugin)" \     expected-quorum-votes=2 \     stonith-enabled=false \     no-quorum-policy=ignore

1 2 3 4 5 6 7 8 9 10 11 12 13 14

crm(live)configure# cd .. crm(live)# status Last updated: Sun May 31 00:27:05 2015 Last change: Sun May 31 00:24:37 2015 Stack: classic openais (with plugin) Current DC: node2.1inux.com - partition with quorum Version: 1.1.11-97629de 2 Nodes configured, 2 expected votes 2 Resources configured Online: [ node1.1inux.com node2.1inux.com ] Resource Group: ip_web      webip    (ocf::heartbeat:IPaddr):    Started node1.1inux.com      webserver    (lsb:httpd):    Started node1.1inux.com            //就可以看到此时 webip   webserver  都在node1上面了 crm(live)#

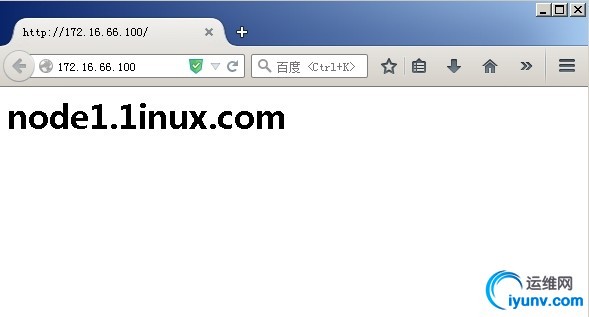

然后我们访问http://172.16.66.100，如图20 ，显示的是node1页面

然后我们在node1上运行如下命令，然后再访问 http://172.16.66.100
[iyunv@node1 ~]# service corosync stop
Signaling Corosync Cluster Engine (corosync) to terminate: [  OK  ]
Waiting for corosync services to unload:.                  [  OK  ]
[iyunv@node1 ~]#

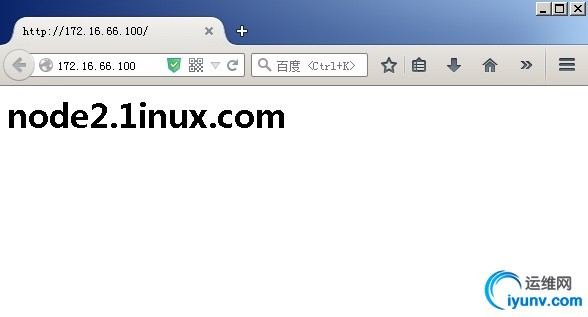

此时访问的页面已经变成了node2
OK  基于heartbeat，crmsh的高可用集群已经搭建完毕
