华为网络拓扑图实现不同网段连接

zidong

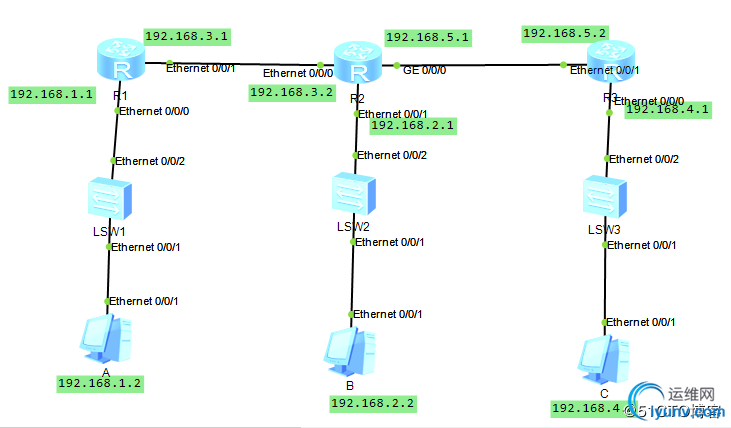

　　为了实现各个网段的连接，首先为各个主机配上IP地址，如图所示
　　A的IP地址为192.168.1.2  B的地址为192.168.2.2  C的地址为192.168.4.2
　　配好之后给A,B,C三台主机个配网关，进入路由器命令栏，先敲system-view回车进入系统视图模式，然后敲interface Ethernet 0/0/0回车进入接口模式，然后在敲ip address 192.168.1.1 24
　　回车，然后为各个端口敲上IP地址，图中GE端口的命令略有不同为它加IP地址得敲interface
　　GigabitEthernet 加端口，给各个路由器端口加好IP地址还不能互联，RI路由器只认识直连网段也就是192.168.1和192.168.3网段，其它都不认识，得给它加所需网段，也就是192.168.2和4和5网段。所以进入系统视图模式敲上ip route-static 192.168.2.0 24 192.168.3.2（格式为要去的网段，子网掩码位数，下一跳） 下一跳通俗解释一下：你要去的网段它的路线中的上一个连接点。像1网段要去2网段下一跳就是192.168.3.2   像1网段要去5网段还是192.168.3.2 但是1网段去4网段就不是它了而是192.168.5.2 反过来4网段要去1
　　网段就是192.168.3.1。 总之要为所有路由器配上它们不认识的网段如果不知道可以去路由器配置里系统视图模式下display ip routing-table 如果上面显示各个网段都有则证明已经认识各个网段，要为没个路由器都敲上才行。
